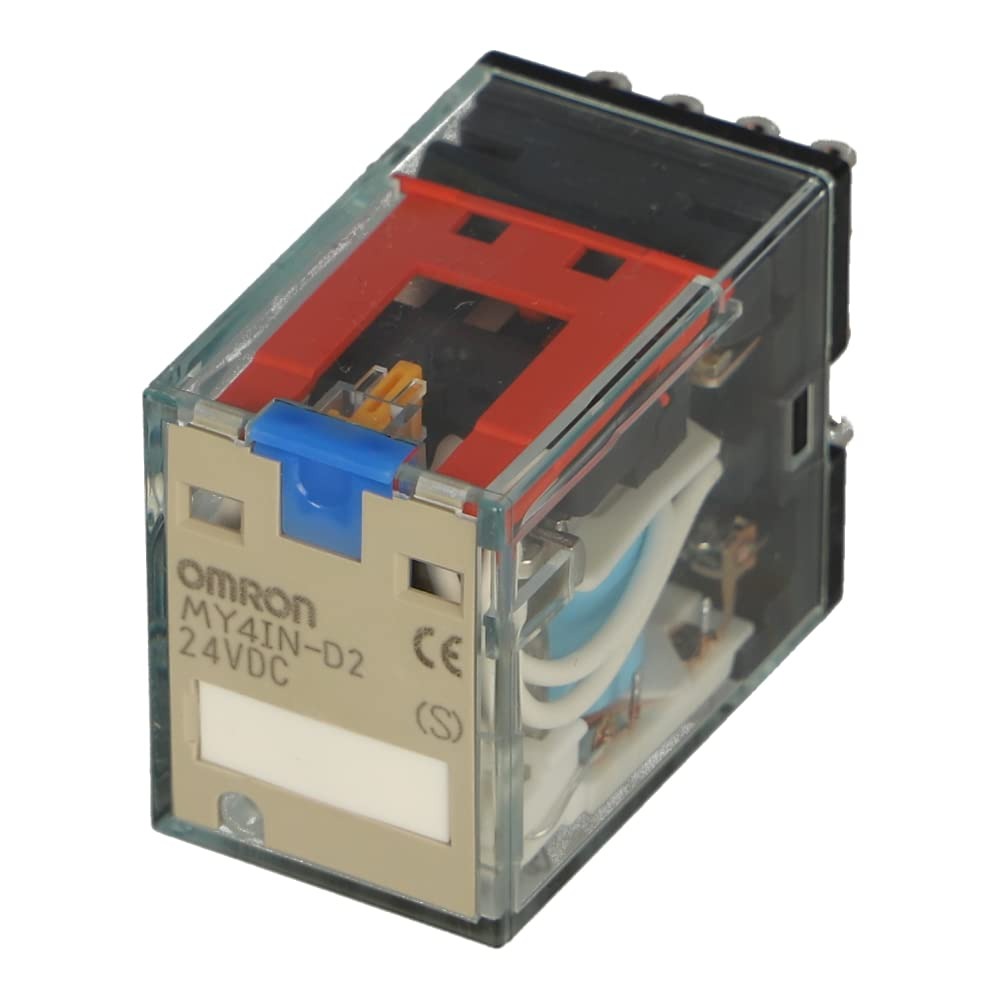

OMRON MY4IN24DCS

Descrizione del Prodotto

Il relè OMRON MY4IN24DCS è un relè di potenza in miniatura a 4 poli con contatti a scambio (4PDT), progettato per applicazioni industriali generali. È dotato di un indicatore LED per lo stato di funzionamento, un pulsante di test bloccabile e terminali a innesto per un’installazione semplice e sicura.

Caratteristiche Principali

– **Configurazione dei contatti**: 4PDT (4 poli, doppio scambio)

– **Tensione della bobina**: 24 V DC

– **Corrente nominale del contatto**: 3 A

– **Materiale dei contatti**: Lega di argento con placcatura in oro

– **Terminali**: A innesto

– **Indicatori**: LED per indicazione dello stato operativo

– **Funzioni aggiuntive**: Pulsante di test bloccabile, indicatore meccanico

Specifiche Tecniche

– **Resistenza della bobina**: 636 Ω

– **Corrente della bobina**: 37,7 mA

– **Potenza assorbita**: Circa 0,9 W

– **Tensione di funzionamento**: 80% della tensione nominale

– **Tensione di rilascio**: 10% della tensione nominale

– **Tensione massima**: 110% della tensione nominale a 23°C

– **Resistenza di isolamento**: Minimo 100 MΩ a 500 V DC

– **Rigidità dielettrica**: 2.000 V AC tra bobina e contatti per 1 minuto

– **Durata meccanica**: Minimo 100 milioni di operazioni

– **Durata elettrica**: Minimo 200.000 operazioni a carico nominale

– **Temperatura ambiente di funzionamento**: Da -55°C a 70°C (senza congelamento o condensa)

– **Umidità ambiente di funzionamento**: Dal 5% all’85%

Dimensioni e Peso

– **Larghezza**: 21,5 mm

– **Altezza**: 28 mm

– **Profondità**: 36 mm

– **Peso**: Circa 35 g

Montaggio e Compatibilità

– **Metodo di montaggio**: Su zoccolo a innesto

– **Zoccoli compatibili**: PYF14S, PYF14T, PYF-14-PU, PYF-14-PU-L, PYFZ-14, PYFZ-14-E, PY14, PY14-Y1, PY14QN, PY14QN2, PY14QN-Y1, PY14QN2-Y1, PY14-02

Certificazioni e Conformità

– **Conformità RoHS**: Conforme

– **Certificazioni**: UL, CSA

Note Aggiuntive

– **Polarità della bobina**: In caso di versioni DC, è necessario osservare la polarità

– **Funzioni aggiuntive**: Il relè è dotato di un diodo incorporato per la protezione contro le sovratensioni

Per ulteriori dettagli, consultare la scheda tecnica ufficiale del prodotto fornita da OMRON.
