OMRON PYFZ08E

Descrizione del Prodotto

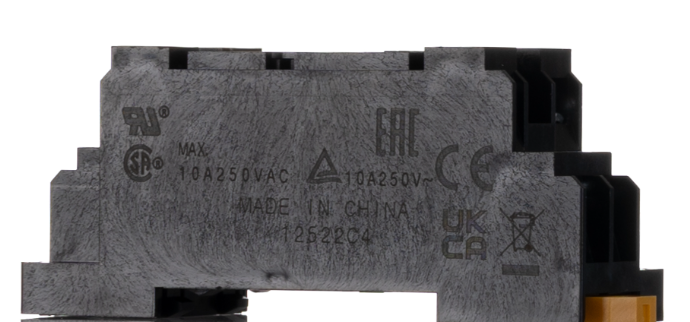

Il PYFZ-08-E è un zoccolo per relè prodotto da Omron, progettato per il montaggio su guida DIN e dotato di terminali a vite. È compatibile con relè a 8 pin della serie MY2 e offre una protezione per le dita per garantire la sicurezza durante l’installazione e l’uso.

Specifiche Tecniche

Famiglie di prodotti applicabili: G3F, H3YN, MY2, MY2-GS

Metodo di montaggio: Guida DIN/vite

Tipo di terminale: Vite

Dimensioni del prodotto (non imballato):

– Larghezza: 23 mm

– Altezza: 31 mm

– Profondità: 72 mm

Colore: Nero

Clip di fissaggio inclusa: No

Leva di rilascio inclusa: No

Terminali applicabili: Terminali a forcella

Certificazioni

Certificazione TÜV Rheinland:

– Modello: PYFZ-08-E

– Valutazione: 10A 250V

– Numero standard: EN 61984

– Numero di certificazione: R50405329

Accessori Compatibili

– PFP-100N: Guida DIN, 35 x 7,3 mm, lunghezza 1 m

– PFP-100N2: Guida di montaggio su guida DIN, 35 x 16 mm, lunghezza 1 m

– PFP-50N: Guida DIN, 500 mm

– PFP-M: Piastra terminale

– PFP-S: Distanziale

– PYC-A1: Clip di ritenzione per relè LY/MY e zoccoli PTF/PYF_E/N

– PYC-E1: Clip di ritenzione per relè MY2IN(S) e zoccoli PYF_A/N

– XW5Z-EP12: Piastra separatrice per morsettiere, larghezza 12 mm

– XW5Z-EP6: Staffa terminale per morsettiere, larghezza 6 mm

– Y92H-3: Clip per timer H3Y(N) e zoccoli PYF

Compatibilità

Il PYFZ-08-E è compatibile con una vasta gamma di relè plug-in a 8 pin, DPDT, 10 A, con indicatori meccanici e LED, pulsante di test bloccabile e varie tensioni di bobina, tra cui 110/120 VAC, 220/240 VAC, 100/110 VDC, 12 VDC, 24 VDC e 48 VDC.

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Omron o di contattare un distributore autorizzato.
