PHOENIX CONTACT 1424682

Descrizione del Prodotto

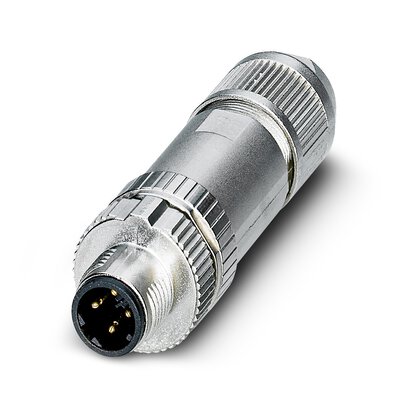

Il connettore PHOENIX CONTACT 1424682, noto anche come SACC-M12MSD-4PL SH PN, è un connettore maschio diritto M12 a 4 poli, schermato, con codifica D, progettato per applicazioni PROFINET CAT5 (100 Mbps). Dispone di una connessione a molla Push-Lock e supporta diametri esterni del cavo da 4 mm a 8 mm.

Caratteristiche Principali

– Connessione Push-Lock rapida: consente il collegamento e la disconnessione senza utensili dei conduttori aprendo le leve dei contatti.

– Connessione intuitiva: l’assegnazione dei singoli cavetti è facilitata grazie alla siglatura a colori e numerica delle leve dei contatti.

– Tecnologia Push-in integrata: facilita il cablaggio di conduttori rigidi e pretrattati tramite semplice innesto diretto.

– Collegamento a prova d’urto e vibrazioni: l’affermata tecnica a molla garantisce un collegamento stabile e sicuro.

Dati Tecnici

– Numero di posizioni: 4

– Codifica: D (dati)

– Tipo di connessione: Connessione a molla Push-Lock

– Materiale del corpo: Pressogetto di zinco, nichelato

– Materiale dei contatti: Rame stagnato con placcatura in oro

– Diametro esterno del cavo: 4 mm … 8 mm

– Sezione conduttore: 0,14 mm² … 0,75 mm² (senza ghiera); 0,08 mm² … 0,5 mm² (con ghiera)

– Corrente nominale: 4 A

– Tensione nominale: 48 V AC, 60 V DC

– Grado di protezione: IP65/IP67

– Temperatura di esercizio: -40 °C … 85 °C

Dimensioni

– Diametro alloggiamento: 19 mm

– Lunghezza: 60 mm

– Lunghezza di spelatura della guaina: 29 mm

– Lunghezza di spelatura del singolo filo: 8 mm

Norme e Certificazioni

– Conformità a IEC 61076-2-101 (Connettore M12)

– Resistenza a urti e vibrazioni secondo EN 50155:2001

– Classe di infiammabilità secondo UL 94: V0

Applicazioni

Ideale per applicazioni PROFINET CAT5 (100 Mbps) in ambienti industriali che richiedono connessioni affidabili e schermate.

Vantaggi

– Risparmio di tempo grazie alla connessione Push-Lock senza utensili.

– Facilità di installazione con assegnazione intuitiva dei conduttori.

– Connessione sicura e resistente a urti e vibrazioni.

– Compatibilità con cavi di diametro variabile.

Note

Questo prodotto è conforme alle linee guida PROFINET per cavi di interconnessione e tecnologia di linee, versione 2.00, codice: 2.252, Capitolo 8.2 Connettori per l’Ambiente Esterno (Bilanciato di cablaggio).

Codice Prodotto

1424682

Produttore

PHOENIX CONTACT

Link al Prodotto

SACC-M12MSD-4PL SH PN – Connettore – 1424682
