PHOENIX CONTACT 2862246

Descrizione del Prodotto

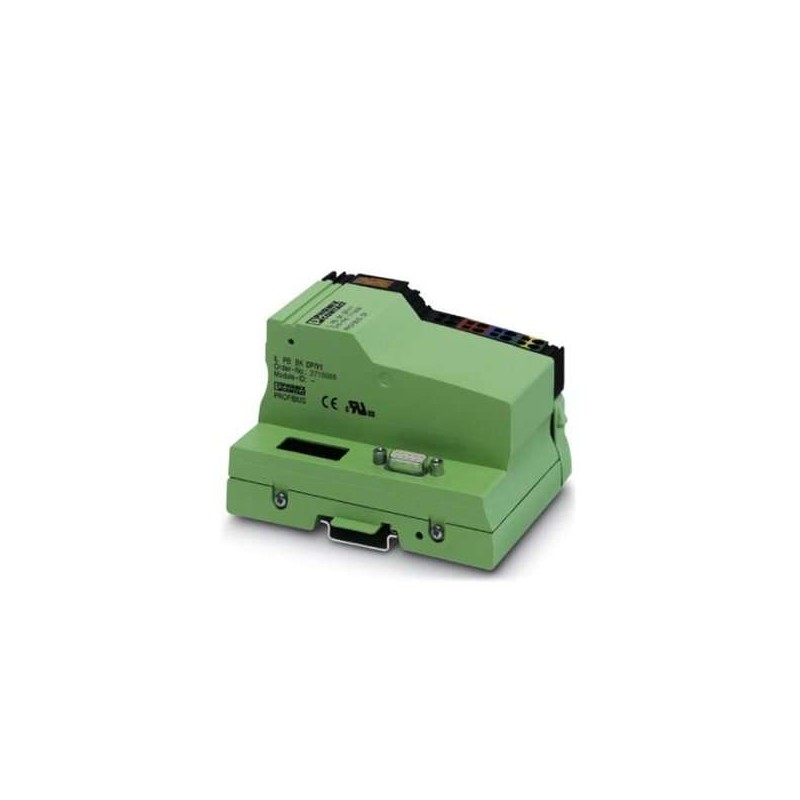

L’IL PB BK DP/V1-PAC è un accoppiatore bus PROFIBUS DP progettato per l’integrazione nei sistemi di automazione industriale. Fornisce un’interfaccia tra il bus PROFIBUS DP e il sistema di I/O Inline, consentendo una comunicazione efficiente e affidabile. ([phoenixcontact.com](https://www.phoenixcontact.com/en-pc/products/bus-coupler-il-pb-bk-dp-v1-pac-2862246?utm_source=openai))

Caratteristiche Principali

– Connessione INTERBUS tramite connettore D-SUB a 9 poli.

– Velocità di trasmissione dati PROFIBUS da 9,6 kbit/s a 12 Mbit/s.

– Isolamento elettrico tra l’interfaccia PROFIBUS e la logica interna.

– DIP switch per l’impostazione dell’indirizzo PROFIBUS.

– Supporto di indirizzi PROFIBUS da 0 a 126.

– Compatibilità con DP/V1 per master di classe 1 e classe 2. ([phoenixcontact.com](https://www.phoenixcontact.com/en-pc/products/bus-coupler-il-pb-bk-dp-v1-pac-2862246?utm_source=openai))

Dati Tecnici

– Tensione di alimentazione: 24 V DC (tramite connettore Inline).

– Range tensione di alimentazione: 19,2 V DC … 30 V DC (comprese tutte le tolleranze, ripple incluso).

– Corrente assorbita: tip. 100 mA (senza moduli I/O Inline collegati); max. 1,25 A (con numero massimo di moduli I/O collegati).

– Larghezza: 85 mm.

– Altezza: 119,8 mm.

– Profondità: 71,5 mm.

– Peso: 240 g.

– Temperatura ambiente (esercizio): 0 °C … 55 °C.

– Umidità relativa (esercizio): fino all’85% (senza condensa).

– Grado di protezione: IP20. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/804085/0/0/1/2862246?utm_source=openai))

Interfacce

– PROFIBUS DP: connettore femmina D-SUB a 9 poli; velocità di trasmissione da 9,6 kbit/s a 12 Mbit/s.

– Bus locale Inline: ripartitore dati Inline; velocità di trasmissione di 500 kbit/s. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/804085/0/0/1/2862246?utm_source=openai))

Certificazioni e Conformità

– Conformità RoHS.

– Certificazioni UL Listed, cUL Listed, cULus Listed. ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/804085/0/0/1/2862246?utm_source=openai))

Accessori Compatibili

– Connettore D-SUB bus: SUBCON-PLUS-PROFIB (codice 2744348).

– Connettore D-SUB bus: SUBCON-PLUS-PROFIB/SC2 (codice 2708232).

– Connettore D-SUB bus: SUBCON-PLUS-PROFIB/PG/SC2 (codice 2708245). ([digikey.com](https://www.digikey.com/en/htmldatasheets/production/804085/0/0/1/2862246?utm_source=openai))

Note

Per ulteriori dettagli e documentazione tecnica, si prega di consultare il sito ufficiale di Phoenix Contact o contattare il supporto tecnico autorizzato.
