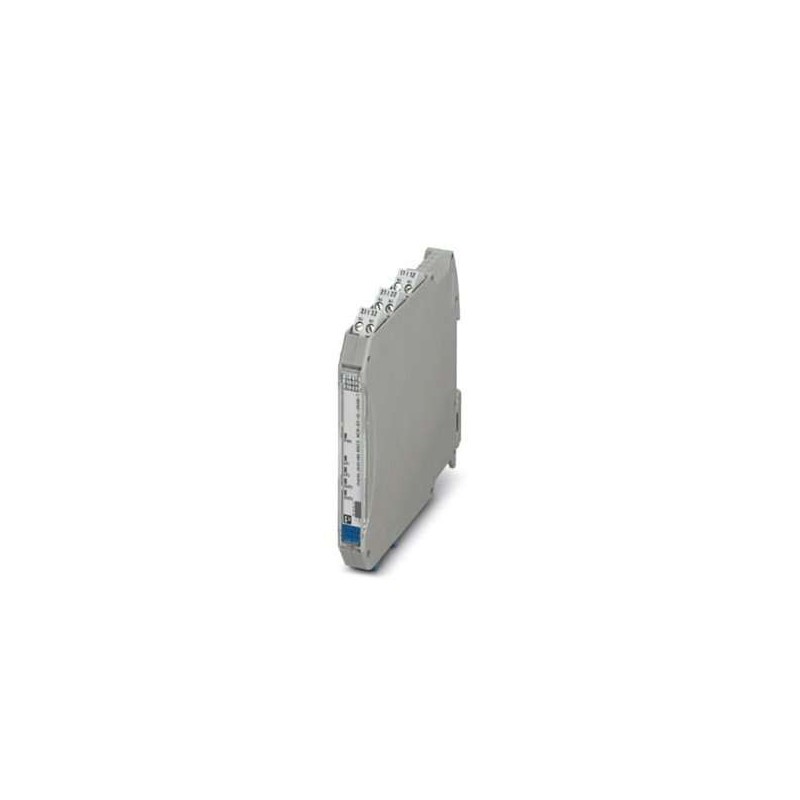

PHOENIX CONTACT 2865489

Descrizione del Prodotto

L’isolatore galvanico MACX MCR-EX-SL-2NAM-T di Phoenix Contact è progettato per il funzionamento di sensori di prossimità e interruttori in aree a rischio di esplosione (Ex). I segnali vengono trasmessi per ciascun canale tramite un’uscita a transistor passiva nell’area sicura. Questo dispositivo offre una separazione galvanica a 3 vie e supporta fino a SIL 2 secondo la norma EN 61508.

Caratteristiche Principali

– Alimentazione e segnalazione errori tramite connettore per guide di supporto.

– Installazione in zona 2 con tipo di protezione “n” (EN 60079-15).

– Rilevamento guasto linea (LFD) attivabile/disattivabile, con segnalazione tramite LED rosso lampeggiante e blocco dell’uscita transistor.

– Uscita segnale a transistor (passiva) fino a 5 kHz.

– Direzione d’azione commutabile (comportamento a corrente di lavoro o di riposo).

– Indicazioni LED per tensione di alimentazione, stato di commutazione e guasto secondo NAMUR NE 44.

– Separazione galvanica a 3 vie.

– 2 canali.

– Ingresso per sensori di prossimità NAMUR (EN 60947-5-6), contatti liberi da potenziale o con collegamento resistivo, [Ex ia] IIC.

Specifiche Tecniche

– Tensione di alimentazione nominale: 19,2 V DC – 30 V DC.

– Corrente di assorbimento: 34 mA.

– Numero di ingressi secondo NAMUR: 2.

– Numero di canali: 2.

– Tipo di collegamento elettrico: morsetti a vite.

– Tensione di commutazione: 30 V.

– Corrente di commutazione: 0,05 A.

– Separazione galvanica tra ingresso e uscita: sì.

– Separazione galvanica tra uscita e uscita: sì.

– Separazione galvanica tra tensione di alimentazione e tutti gli altri circuiti: sì.

– Adatto per funzioni di sicurezza: sì.

– Livello di performance secondo EN ISO 13849-1: senza.

– Larghezza: 12,5 mm.

– Altezza: 112,5 mm.

– Profondità: 113,7 mm.

– Assorbimento di potenza: 0,8 W.

– Temperatura di esercizio: -40°C ÷ 70°C.

– Grado di protezione (IP): IP20.

Certificazioni e Conformità

– Safety Integrity Level (SIL): 2 secondo IEC 61508.

– Systematic Capability: 3.

– Installazione in zona 2 con tipo di protezione “n” (EN 60079-15).

– Rilevamento guasto linea (LFD) conforme a NAMUR NE 44.

Applicazioni

Il MACX MCR-EX-SL-2NAM-T è ideale per l’uso in ambienti industriali a rischio di esplosione, dove è necessario isolare e trasmettere segnali da sensori di prossimità NAMUR o interruttori all’area sicura, garantendo al contempo la sicurezza e l’affidabilità del sistema.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Phoenix Contact.
