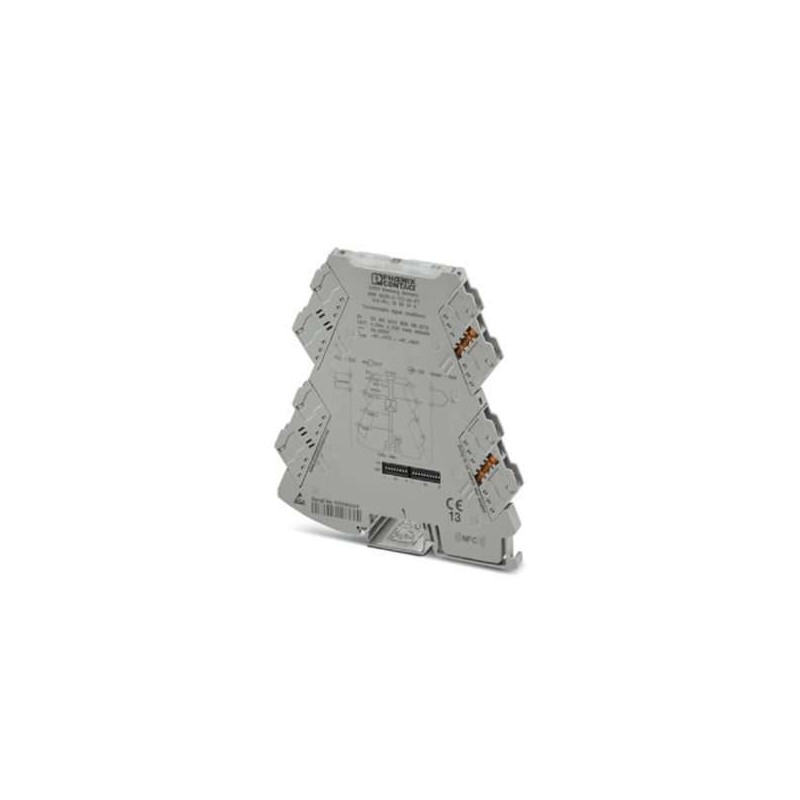

PHOENIX CONTACT 2905249

Descrizione del prodotto

Il convertitore di temperatura configurabile MINI MCR-2-TC-UI-PT (codice articolo 2905249) di PHOENIX CONTACT è progettato per il collegamento di termocoppie. Offre una configurazione tramite DIP switch o software e utilizza la tecnologia di connessione push-in per un’installazione semplice e sicura. ([phoenixcontact.com](https://www.phoenixcontact.com/it-it/prodotti/convertitore-per-sensore-di-temperatura-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

Specifiche tecniche

– **Alimentazione**: Tensione di alimentazione compresa tra 9,6 V DC e 30 V DC. Consumo tipico di 32,7 mA a 24 V DC e 66,8 mA a 12 V DC. Potenza assorbita ≤ 850 mW con I_OUT = 20 mA, 9,6 V DC e carico di 600 Ω. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

– **Connessioni**: Connessione push-in con sezioni di conduttore da 0,14 mm² a 2,5 mm², sia rigide che flessibili. Lunghezza di spelatura di 10 mm. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

– **Precisione**: Errore di trasmissione per termocoppie di 0,1% per range di misura ≤ 600 K; 0,2% per range > 600 K. Coefficiente termico massimo ≤ 0,01%/K. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

– **Isolamento**: Isolamento galvanico rinforzato secondo IEC 61010-1, con tensione di isolamento nominale di 300 V e tensione di prova ingresso/uscita/alimentazione di 3 kV (50 Hz, 1 min). ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

– **Compatibilità elettromagnetica**: Conforme alla direttiva EMC, con emissione di disturbi secondo EN 61000-6-4 e immunità ai disturbi secondo EN 61000-6-2. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))

Dimensioni e materiali

– **Dimensioni**: Larghezza 6,2 mm, altezza 109,81 mm, profondità 119,2 mm. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **Materiale della custodia**: PBT di colore grigio (RAL 7042). ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

Condizioni ambientali

– **Temperatura di esercizio**: Da -40 °C a 70 °C. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **Umidità operativa**: Dal 5% al 95% (senza condensa). ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **Altitudine**: Fino a 2000 m. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

Certificazioni e conformità

– **CE**: Conforme. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **ATEX**: II 3 G Ex ec IIC T4 Gc, certificato BVS 20 ATEX E 024 X. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **IECEx**: Ex ec IIC T4 Gc, certificato IECEx BVS 20.0017X. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **UL (USA/Canada)**: UL 508 Listed, Class I, Div. 2, Groups A, B, C, D T6; Class I, Zone 2, Group IIC T6. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **DNV GL**: Certificato TAA00002UA. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

– **Protezione antincendio per veicoli su rotaia (DIN EN 45545-2)**: R22, R23, R24 con livelli HL 1 – HL 2. ([proax.ca](https://proax.ca/en/product/193247/phx2905249?utm_source=openai))

Note aggiuntive

Per il ponticellamento della tensione di alimentazione, utilizzare il connettore bus ME 6,2 TBUS-2 1,5/5-ST-3,81 GN (codice articolo 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715. ([electricautomationnetwork.com](https://www.electricautomationnetwork.com/it/phoenixcontact/convertitore-di-temperatura-configurabile-con-sistema-di-collegame-phoenix-contact-mini-mcr-2-tc-ui-pt-2905249?utm_source=openai))
