Descrizione del Prodotto

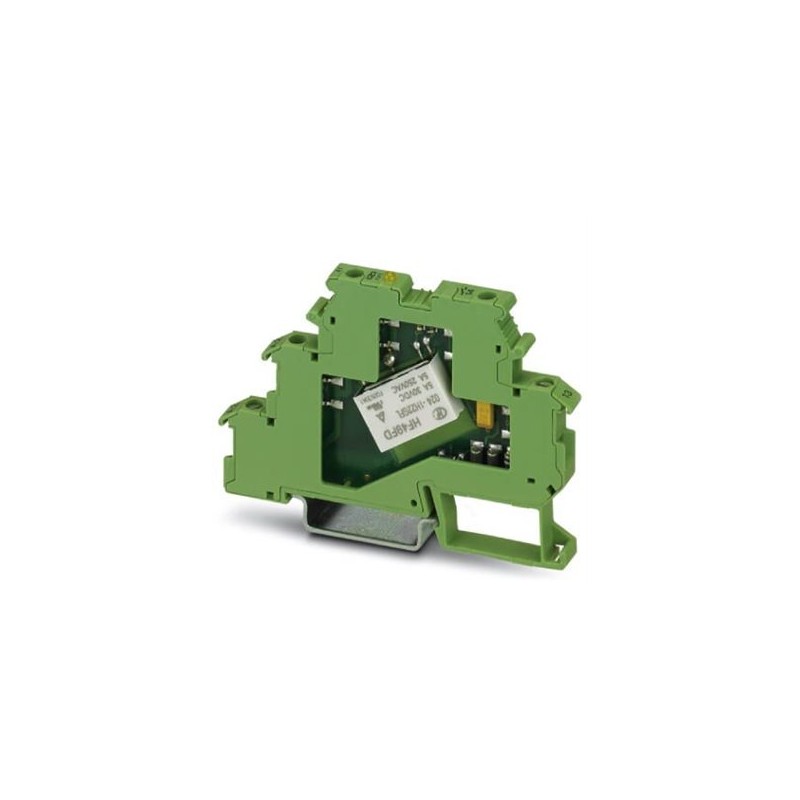

Il modulo portarelè DEK-REL-24/O/1 di Phoenix Contact, codice 2941154, è un morsetto a relè con relè in miniatura saldato. Dispone di un contatto in chiusura (AgNi+Au) adatto per potenze da piccole a medie. La tensione d’ingresso è di 24 V AC/DC, ed è progettato per il montaggio su guida DIN con una larghezza di 6,2 mm e una versione girata.
Caratteristiche Tecniche
Dimensioni: Larghezza 6,2 mm, Altezza 80 mm, Profondità 56 mm.
Tensione di Ingresso Nominale (UN): 24 V AC/DC.
Range di Ingresso rispetto a UN: 0,8 … 1,1.
Corrente di Ingresso Tipica con UN: 6,5 mA.
Tempo di Eccitazione Tipico: 5 ms.
Tempo di Diseccitazione Tipico: 15 ms.
Materiale dei Contatti: AgNi, doratura.
Massima Tensione Commutabile: 250 V AC, 125 V DC.
Minima Tensione Commutabile: 0,1 V.
Minima Corrente Commutabile: 1 mA.
Massima Corrente di Inserzione: 5 A.
Corrente di Carico Permanente: 3 A (5 A a 35 °C con 24 V DC).
Massima Potenza Commutabile (Carico Ohmico): 72 W (con 24 V DC), 750 VA (con 250 V AC).
Vantaggi
– Costi contenuti grazie al risparmio del morsetto per i potenziali comuni.
– Riduzione del 73% di spazio.
– Costi di cablaggio ridotti al minimo.
– Contatto a 2 strati con doratura a spessore per applicazioni universali con una corrente permanente da 1 mA fino a 5 A.
– Separazione galvanica tra ingresso e uscita di 2 kVeff.
– Circuito di ingresso integrato.
Applicazioni
Il modulo portarelè DEK-REL-24/O/1 è ideale per applicazioni industriali che richiedono un’interfaccia di commutazione affidabile e compatta, con una separazione galvanica tra il circuito di controllo e il carico.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita da Phoenix Contact.
