Descrizione del Prodotto

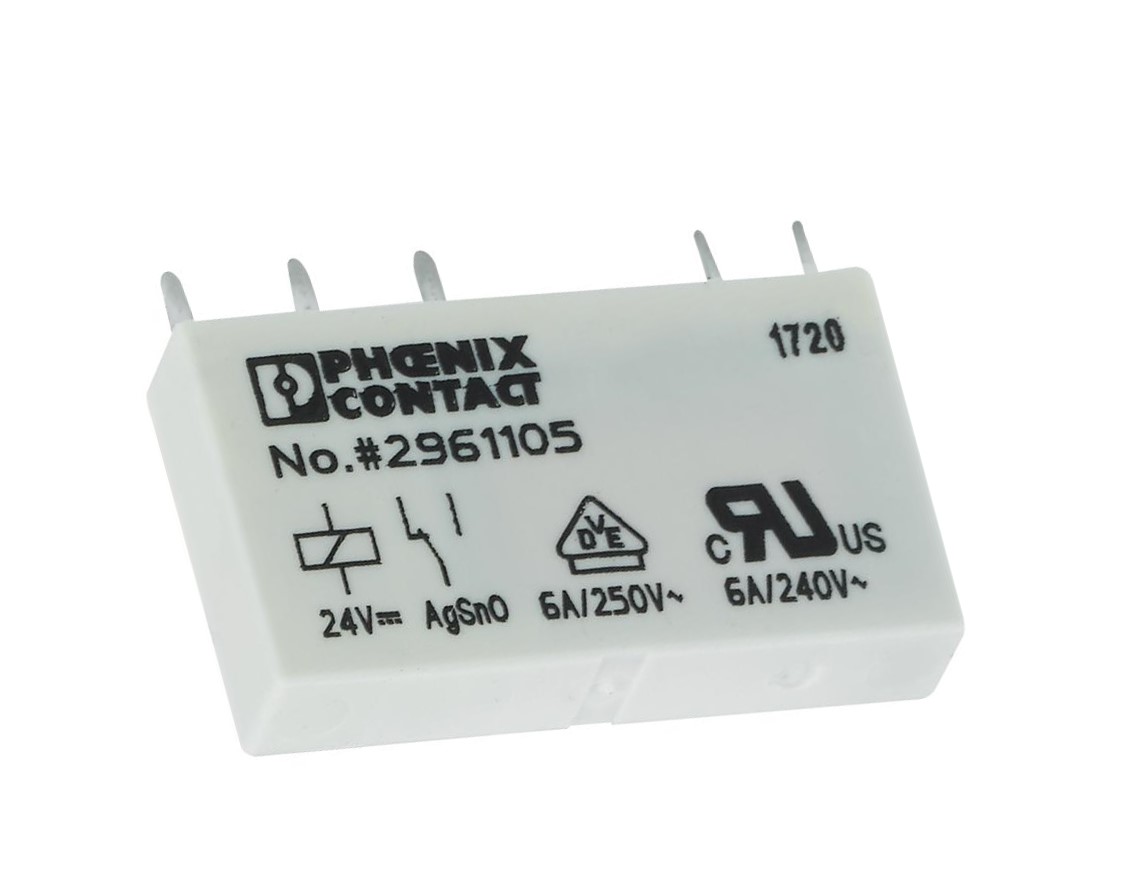

Il REL-MR-24DC/21 (codice prodotto 2961105) è un relè di potenza in miniatura a innesto prodotto da Phoenix Contact. È dotato di un contatto di scambio (SPDT) e richiede una tensione di ingresso di 24 V DC.
Caratteristiche Principali
– Separazione sicura tra il lato contatti e il lato bobina.
– Elevato grado di protezione fino a RT III (a prova di lavaggio).
– Contatti di potenza fino a 6 A.
Dati Tecnici
Bobina
– Tensione nominale di ingresso: 24 V DC.
– Corrente tipica di ingresso a 24 V DC: 7 mA.
– Resistenza della bobina: 3390 Ω ±10% a 20°C.
– Tempo di risposta tipico: 5 ms.
– Tempo di rilascio tipico: 2,5 ms.
Contatti
– Tipo di contatto: 1 contatto di scambio (SPDT).
– Materiale del contatto: AgSnO.
– Tensione massima di commutazione: 250 V AC/DC.
– Corrente nominale: 6 A.
– Corrente minima di commutazione: 10 mA a 12 V.
– Corrente massima di spunto: 10 A per 4 s.
– Potenza di interruzione massima (carico ohmico):
– 140 W a 24 V DC.
– 1500 VA a 250 V AC.
Generali
– Tensione di prova tra bobina e contatti: 4 kV AC (50 Hz, 1 min.).
– Modalità operativa: 100% del fattore di funzionamento.
– Grado di protezione: RT III (a prova di lavaggio).
– Durata meccanica: 20 milioni di cicli.
– Posizione di montaggio: qualsiasi.
– Istruzioni di montaggio: in file con spaziatura zero.
Dimensioni
– Larghezza: 5 mm.
– Altezza: 28 mm.
– Profondità: 15 mm.
Normative e Certificazioni
– Conformità alle normative: IEC 60664, EN 50178, EN 61810-1.
– Grado di inquinamento: 3.
– Categoria di sovratensione: III.
– Conformità ambientale: RoHS.
Applicazioni Tipiche
Il REL-MR-24DC/21 è ideale per applicazioni che richiedono una separazione sicura tra il lato bobina e il lato contatti, come nei sistemi di automazione industriale, controllo di processo e applicazioni generali di commutazione di potenza.
Note
Per il funzionamento di questo prodotto sono necessari ulteriori accessori. Si prega di consultare la documentazione tecnica per ulteriori dettagli.
