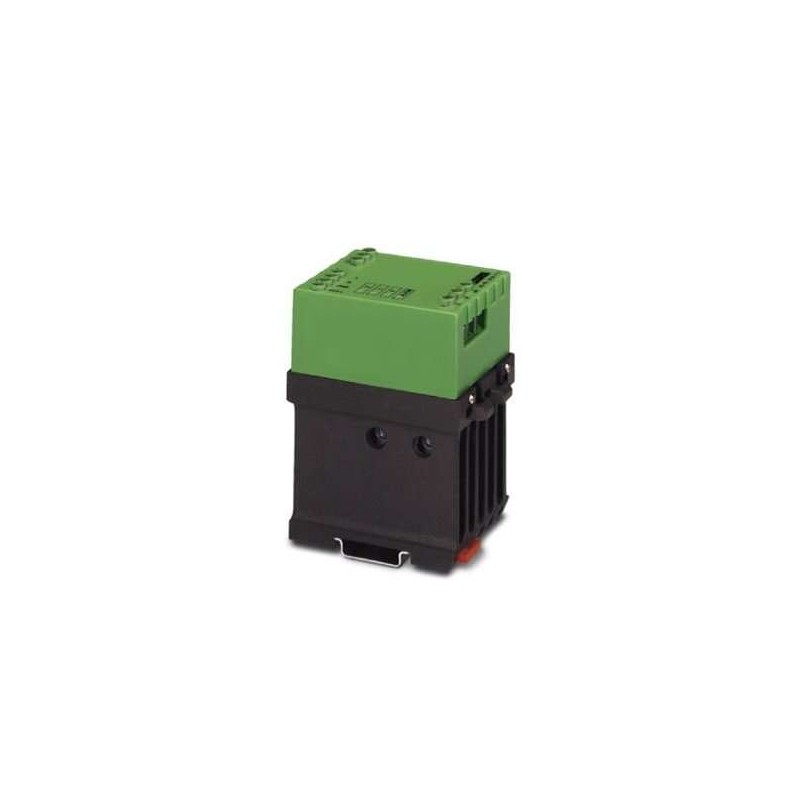

PHOENIX CONTACT 2964186

Descrizione del Prodotto

Il PHOENIX CONTACT 2964186 è un relè elettronico di inversione del carico progettato per il controllo diretto di apparecchiature in reti trifase. Dispone di indicatori luminosi e circuiti di protezione integrati, con un’uscita di 110-550 V AC e una corrente massima di 3 x 9 A.

Caratteristiche Principali

– Alta frequenza di commutazione

– Commutazione silenziosa e senza usura fino a 500 V AC/9 A

– Circuiti di protezione su ingresso e uscita

– Indicatori LED per funzionamento in avanti e indietro, tensione operativa e controllo non consentito

Specifiche Tecniche

Proprietà Elettriche

– Numero di fasi: 3

– Tensione operativa nominale: 500 V AC

– Gamma di tensione operativa: 110 V AC … 550 V AC

– Corrente di carico: 150 mA … 9 A

– Frequenza di rete: 50 Hz / 60 Hz

– Tensione di picco a stato spento: 1200 V

– Corrente di spunto: 230 A (tp = 10 ms, a 25 °C)

– Tensione di attivazione nominale: 24 V DC

– Gamma di tensione di attivazione: 19,2 V DC … 30 V DC

– Corrente di attivazione nominale: 7,5 mA

– Tempo di reazione in condizioni di carico normale: 50 ms

– Frequenza di inversione: ≤ 10 Hz (a cos φ = 0,5)

– Tempo di commutazione R_L/L_L (tempo di accensione): 20 ms

Proprietà Meccaniche

– Metodo di connessione: Connessione a vite

– Sezione del conduttore rigido: 0,2 mm² … 6 mm²

– Sezione del conduttore flessibile: 0,2 mm² … 4 mm²

– Sezione del conduttore AWG: 24 … 10

– Larghezza: 62 mm

– Altezza: 84 mm

– Profondità: 110 mm

– Peso: 0,779 kg

Condizioni Ambientali

– Grado di protezione: IP20

– Temperatura ambiente (funzionamento): -20 °C … 60 °C

– Temperatura ambiente (stoccaggio/trasporto): -20 °C … 70 °C

Conformità e Certificazioni

– Norme/regolamenti: EN 50178, EN 61000-6-2, EN 61000-6-4

Vantaggi

– Alta frequenza di commutazione

– Commutazione silenziosa e senza usura fino a 500 V AC/9 A

– Circuiti di protezione su ingresso e uscita

– Indicatori LED per funzionamento in avanti e indietro, tensione operativa e controllo non consentito

Applicazioni Tipiche

Il relè di inversione del carico PHOENIX CONTACT 2964186 è ideale per applicazioni che richiedono il controllo diretto di motori e altri carichi in reti trifase, offrendo una soluzione affidabile e duratura grazie alla commutazione senza usura e ai circuiti di protezione integrati.
