Descrizione del Prodotto

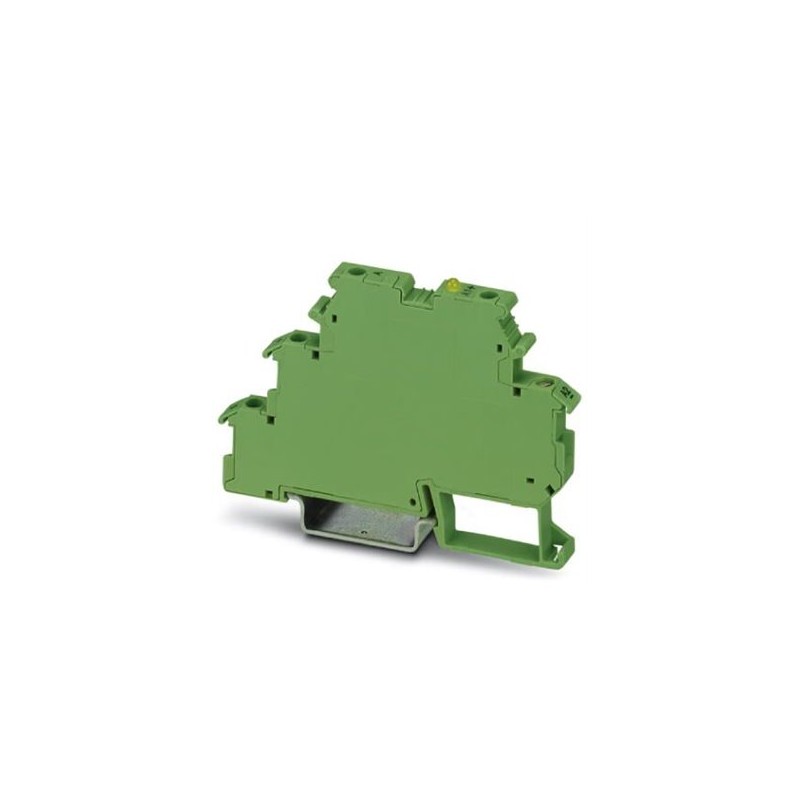

Il modulo relè a stato solido DEK-OE-24DC/24DC/100KHZ (codice prodotto 2964283) di Phoenix Contact è progettato per applicazioni industriali che richiedono un’elevata frequenza di commutazione fino a 100 kHz. Questo dispositivo è dotato di un LED per l’indicazione dello stato operativo e di circuiti di protezione sia in ingresso che in uscita. L’ingresso accetta una tensione nominale di 24 V DC, mentre l’uscita fornisce una tensione compresa tra 4 e 30 V DC con una corrente massima di 50 mA.

Caratteristiche Principali

– Frequenza di trasmissione fino a 100 kHz.

– LED integrato per l’indicazione dello stato operativo.

– Protezione contro le sovratensioni e l’inversione di polarità.

– Condensatore sul lato ingresso per la soppressione dei disturbi.

– Adatto per segnali a schede PLC.

Dati Tecnici

Ingresso:

– Tensione nominale: 24 V DC.

– Intervallo di tensione: 19,2 V DC … 28,8 V DC.

– Corrente tipica: 6 mA.

– Tempo di risposta tipico: 1,5 µs.

– Tempo di disattivazione tipico: 2 µs.

– Protezione: contro l’inversione di polarità e sovratensioni.

Uscita:

– Intervallo di tensione: 4 V DC … 30 V DC.

– Corrente continua massima: 50 mA.

– Caduta di tensione alla corrente massima: ≤ 0,5 V DC.

– Circuito di uscita: a 3 conduttori, riferito a terra.

– Protezione: contro le sovratensioni.

Generali:

– Larghezza: 6,2 mm.

– Altezza: 80 mm.

– Profondità: 56 mm.

– Tensione di prova ingresso/uscita: 2,5 kV AC.

– Temperatura ambiente (funzionamento): -20 °C … 60 °C.

– Temperatura ambiente (stoccaggio/trasporto): -20 °C … 70 °C.

– Posizione di montaggio: qualsiasi.

– Modalità operativa: 100% fattore di servizio.

– Standard/regolamenti: IEC 60664, EN 50178, IEC 62103.

– Categoria di sovratensione: II.

– Grado di inquinamento: 2.

Connessioni

– Tipo di connessione: morsetti a vite.

– Lunghezza di spelatura: 8 mm.

– Filettatura vite: M3.

– Sezione del conduttore rigido: 0,2 mm² … 4 mm².

– Sezione del conduttore flessibile: 0,2 mm² … 2,5 mm².

– Sezione del conduttore AWG: 24 … 12.

Applicazioni

Il modulo è ideale per l’interfacciamento di segnali a schede PLC, in particolare per applicazioni che richiedono una frequenza di commutazione elevata e una soppressione efficace dei disturbi.

Vantaggi

– Elevata frequenza di commutazione fino a 100 kHz.

– Indicazione visiva dello stato operativo tramite LED.

– Protezione integrata contro sovratensioni e inversione di polarità.

– Design compatto per un’installazione efficiente su guida DIN.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Phoenix Contact.
