PHOENIX CONTACT 2966676

Descrizione del Prodotto

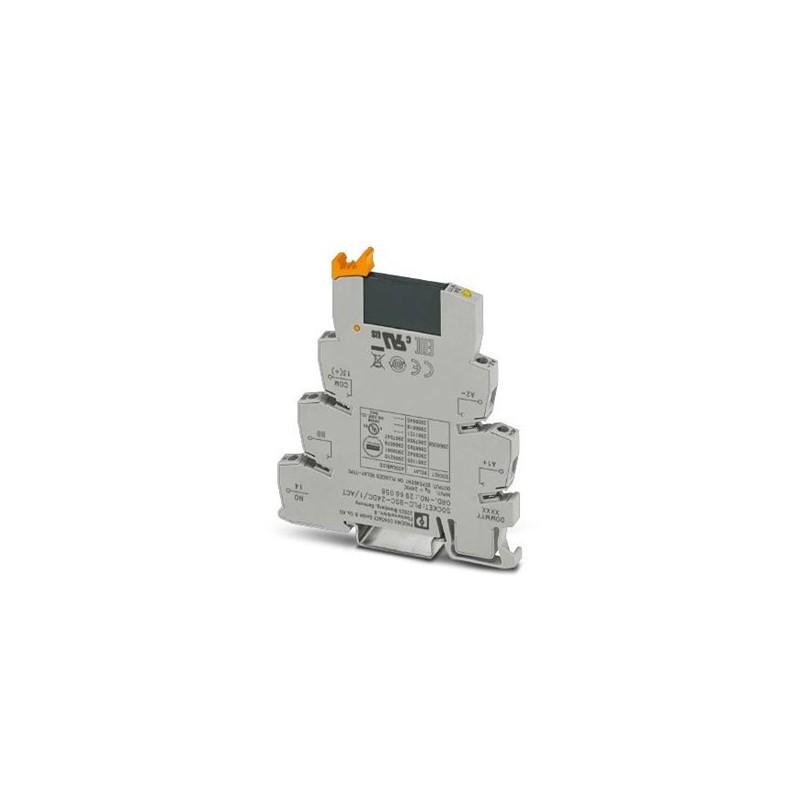

Il modulo relè a stato solido PLC-OSC- 24DC/ 24DC/ 2/ACT di Phoenix Contact è progettato per funzioni di output. È composto da un morsetto base PLC-BSC…/ACT con connessione a vite e un relè a stato solido in miniatura a innesto, adatto per il montaggio su guida DIN NS 35/7,5. Dispone di un contatto normalmente aperto, con ingresso a 24 V DC e uscita compresa tra 3 e 33 V DC con una corrente nominale di 3 A.

Caratteristiche Tecniche

– Tensione nominale di ingresso: 24 V DC
– Gamma di tensione di ingresso: 19,2 V DC … 28,8 V DC
– Corrente di ingresso tipica: 8,5 mA
– Tempo di risposta tipico: 20 µs
– Tempo di disattivazione tipico: 300 µs
– Tensione di uscita: 3 V DC … 33 V DC
– Corrente continua massima: 3 A
– Corrente di spunto massima: 15 A (10 ms)
– Caduta di tensione alla corrente continua massima: ≤ 200 mV
– Frequenza di trasmissione: 300 Hz
– Temperatura ambiente di funzionamento: -25 °C … 60 °C
– Metodo di connessione: Connessione a vite
– Sezione del conduttore: 0,14 mm² … 2,5 mm²
– Larghezza: 6,2 mm
– Altezza: 80 mm
– Profondità: 94 mm

Vantaggi

– Connessione diretta dell’attuatore al modulo relè
– Eliminazione della necessità di morsetti componibili aggiuntivi
– Collegamento efficiente al cablaggio di sistema mediante adattatore V8
– Risparmio di tempo fino al 60%
– Moduli relè con separazione sicura secondo DIN EN 50178 tra bobina e contatto
– Risparmio di spazio fino all’80%
– Ponticelli a innesto funzionali

Informazioni Commerciali

– Codice prodotto: 2966676
– Unità di imballaggio: 10 pezzi
– Peso per pezzo (escluso imballaggio): 35,5 g
– Numero tariffario doganale: 85364190
– Paese di origine: Germania

Conformità Ambientale

Il prodotto è conforme alle normative ambientali vigenti.

Prodotti Compatibili

Accessori e componenti aggiuntivi sono disponibili per migliorare le funzionalità del modulo relè.
