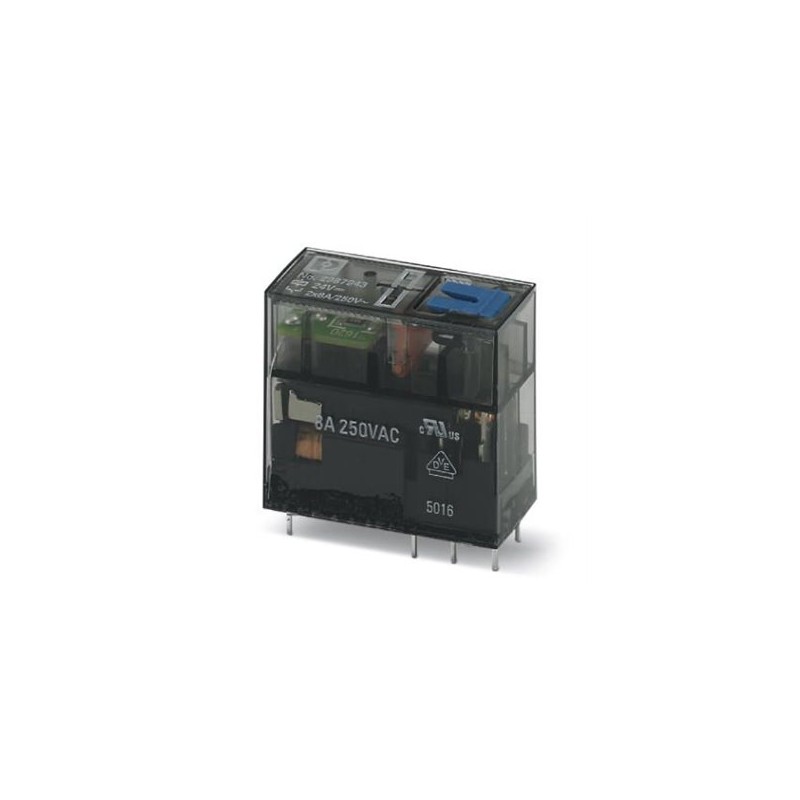

PHOENIX CONTACT 2987943

Descrizione del Prodotto

Relè in miniatura ad innesto, con contatto di potenza, 2 contatti di scambio, tasto di prova, segnalazione meccanica di stato, LED di stato, diodo di smorzamento, polarità A1+, A2-, tensione d’ingresso 24 V DC.

Caratteristiche Principali

– Azionamento manuale con tasto di prova.

– Diodo di smorzamento integrato per i tipi DC.

– LED di stato integrato.

– Segnalazione meccanica della posizione di commutazione.

Dati Tecnici

Dimensioni

– Larghezza: 12,7 mm

– Altezza: 29 mm

– Profondità: 25 mm

Condizioni Ambientali

– Temperatura ambiente (esercizio): -40 °C … 70 °C

– Temperatura ambiente (trasporto e stoccaggio): -40 °C … 85 °C

Lato Eccitazione

– Tensione d’ingresso nominale: 24 V DC

– Corrente d’ingresso tipica con tensione nominale: 18 mA

– Tempo di eccitazione tipico: 9 ms

– Tempo di diseccitazione tipico: 6 ms

– Potenza dissipata in condizioni nominali: 0,43 W

Lato Contatti

– Esecuzione dei contatti: 2 contatti di scambio

– Tipo di contatto di commutazione: contatto semplice

– Materiale dei contatti: AgNi

– Tensione massima commutabile: 250 V AC/DC

– Tensione minima commutabile: 12 V (a 10 mA)

– Corrente minima: 10 mA (a 12 V)

– Corrente di carico permanente: 8 A

– Potenza massima commutabile (carico ohmico): 2000 VA (con 250 V AC)

Durata

– Durata meccanica: 5 x 10⁶ cicli di manovre

– Durata elettrica: vedere diagramma

Normative e Certificazioni

– Norme/Disposizioni: EN 61810-1, VDE 0435-201, EN 50178

– Omologazioni: cULus, EAC, UR

Codici e Identificativi

– Codice prodotto: 2987943

– GTIN: 4046356480659

– Numero tariffa doganale: 85364190

– Paese di origine: Cina

Note

Per il funzionamento di questo prodotto sono necessari ulteriori accessori.
