PHOENIX CONTACT 3209510

Descrizione del Prodotto

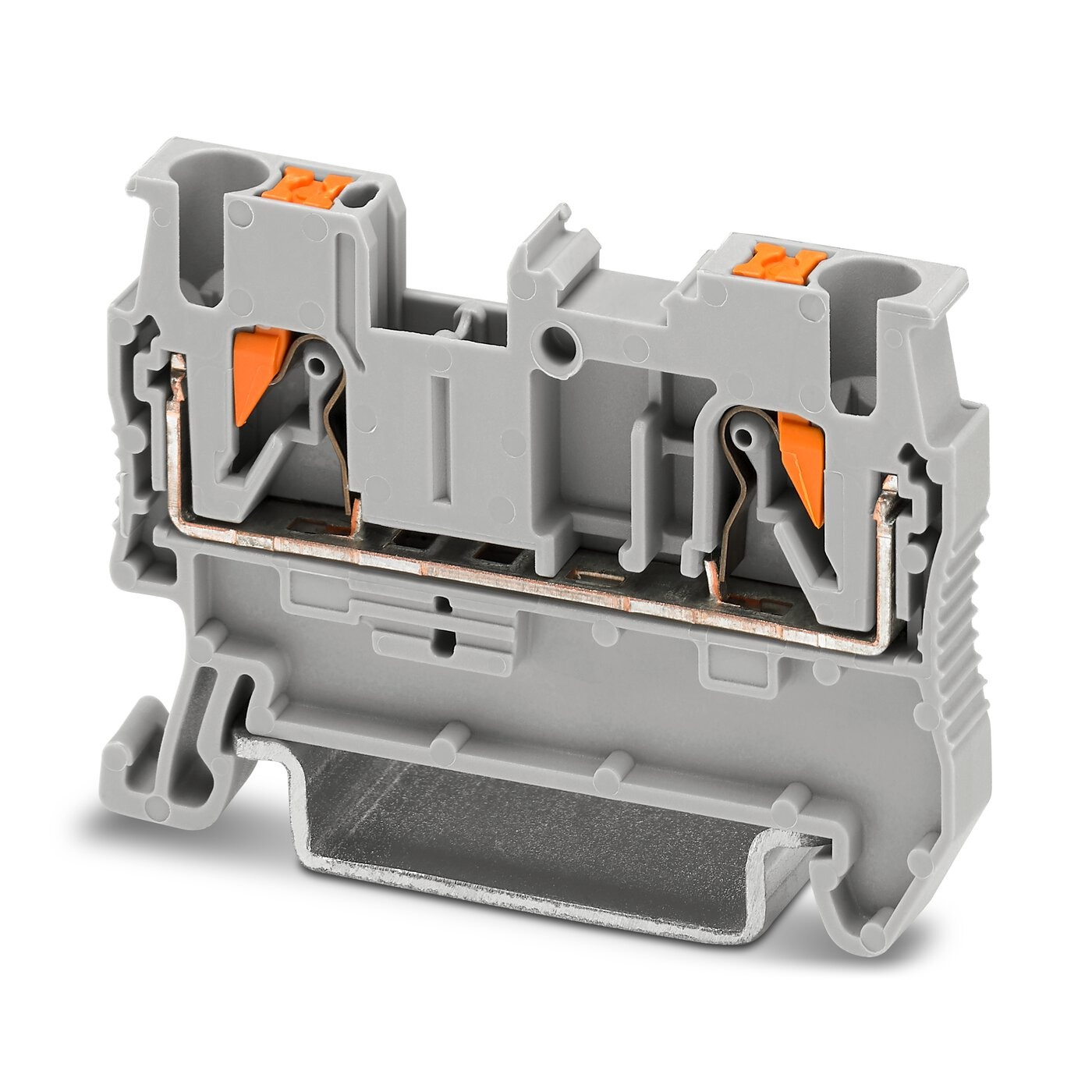

Il morsetto passante PT 2,5 di Phoenix Contact, codice articolo 3209510, è progettato per connessioni elettriche affidabili e sicure. Utilizza la tecnologia di connessione Push-in, che consente un cablaggio semplice e senza utensili per conduttori con capocorda o conduttori rigidi. La sua forma compatta e la connessione frontale permettono il cablaggio in spazi ristretti. Inoltre, offre una doppia possibilità di prova nel vano funzionale e una presa di prova supplementare per ogni morsetto. Questo prodotto è testato per applicazioni ferroviarie. ([phoenixcontact.com](https://www.phoenixcontact.com/it-it/prodotti/morsetto-passante-pt-25-3209510?utm_source=openai))

Specifiche Tecniche

– Tensione nominale: 800 V
– Corrente nominale: 24 A
– Numero di connessioni: 2
– Numero di poli: 1
– Tipo di connessione: Connessione Push-in
– Sezione di dimensionamento: 2,5 mm²
– Sezione del conduttore: da 0,14 mm² a 4 mm²
– Tipo di montaggio: NS 35/7,5, NS 35/15
– Colore: grigio (RAL 7042)
– Materiale isolante: Poliammide
– Temperatura di esercizio: da -60 °C a 105 °C
– Larghezza: 5,2 mm
– Lunghezza: 48,5 mm
– Altezza: 35,3 mm (su guida NS 35/7,5), 44 mm (su guida NS 35/15)
– Lunghezza di spelatura del conduttore: 8 mm – 10 mm
– Sezione conduttore rigido: da 0,14 mm² a 4 mm²
– Sezione conduttore flessibile: da 0,14 mm² a 2,5 mm²
– Sezione conduttore flessibile con capocorda senza collare in plastica: da 0,14 mm² a 2,5 mm²
– Sezione conduttore flessibile con capocorda con collare in plastica: da 0,14 mm² a 2,5 mm²
– Sezione conduttore flessibile con capocorda TWIN con collare in plastica: fino a 0,5 mm²
– Certificazioni: IEC 60947-7-1, UL 94-V-0, RoHS conforme, REACH conforme, DNV GL, ClassNK, CSA, BV, LR, ABS, UL, IECEE CB Scheme, VDE, EAC, cULus Recognized, EAC Ex Certified, IECEx, ATEX

Vantaggi

– Cablaggio semplice e senza utensili grazie alla connessione Push-in.
– Design compatto che consente il cablaggio in spazi ristretti.
– Doppia possibilità di prova nel vano funzionale e presa di prova supplementare per ogni morsetto.
– Testato per applicazioni ferroviarie.

Applicazioni

Il morsetto passante PT 2,5 è ideale per applicazioni nel settore ferroviario, nella costruzione di macchine, nell’ingegneria meccanica e impiantistica, nonché nell’industria di processo. ([phoenixcontact.com](https://www.phoenixcontact.com/it-it/prodotti/morsetto-passante-pt-25-3209510?utm_source=openai))

Accessori Compatibili

– Piastra di chiusura: D-ST 2,5 (codice 3030417)

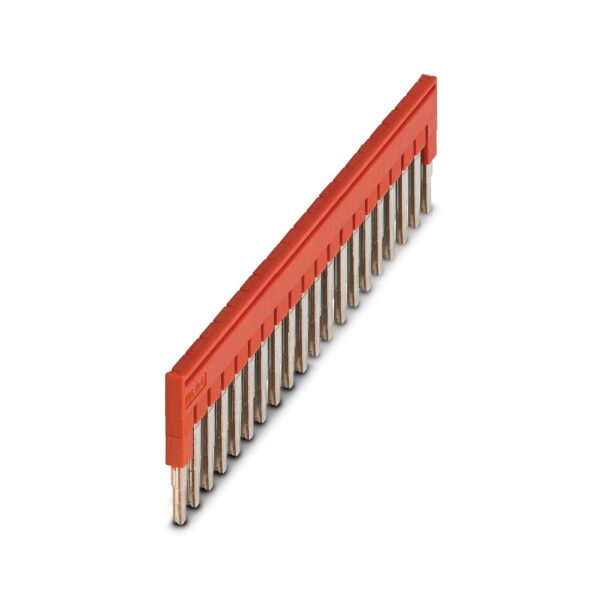

– Ponte a innesto: FBS 3-5 (codice 3030174), FBS 4-5 (codice 3030187), FBS 5-5 (codice 3030190), FBS 10-5 (codice 3030213), FBS 20-5 (codice 3030226), FBS 50-5 (codice 3038930)
– Strumento di montaggio: SZF 1-0,6X3,5 (codice 1204517)
– Clip di fissaggio: CLIPFIX 35-5 (codice 3022276), CLIPFIX 35 (codice 3022218)

Conformità Ambientale

Il prodotto è conforme alle normative RoHS e REACH, garantendo l’assenza di sostanze pericolose e la compatibilità ambientale. ([phoenixcontact.com](https://www.phoenixcontact.com/it-it/prodotti/morsetto-passante-pt-25-3209510?utm_source=openai))
