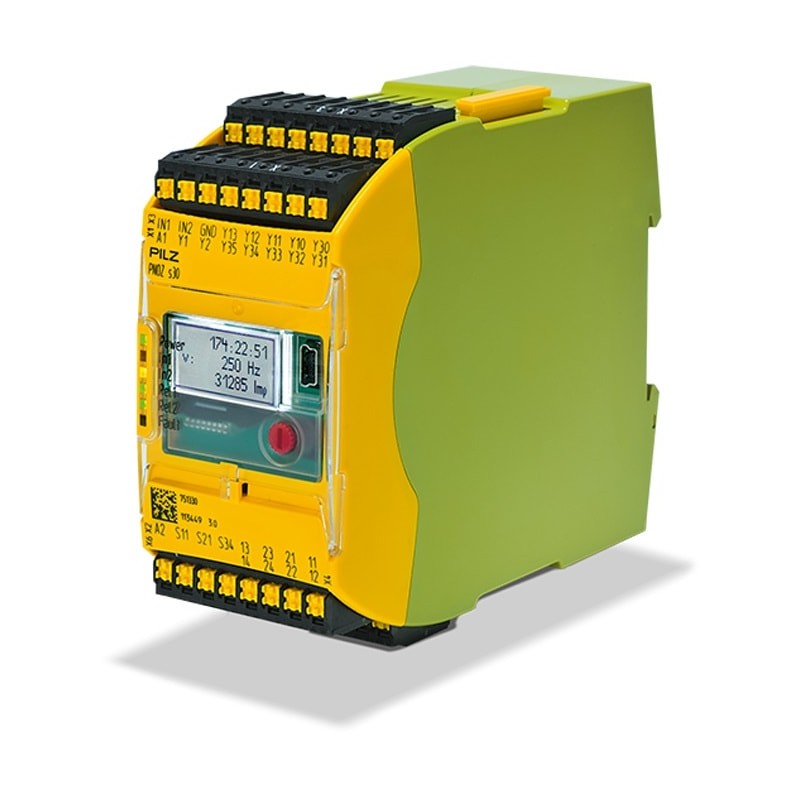

PILZ 750330

Descrizione del Prodotto

Il PILZ 750330 è un modulo di sicurezza PNOZsigma progettato per il monitoraggio sicuro di arresto, velocità, intervallo di velocità, posizione e direzione. Supporta ingressi da encoder incrementali e sensori di prossimità, con uscite di sicurezza 2 NO e 2 NC. L’alimentazione varia da 24 a 240 V AC/DC, e il modulo ha una larghezza di 45 mm. È dotato di display per la gestione tramite push & turn e morsetti a vite estraibili. È possibile l’espansione con moduli di contatto PNOZsigma.

Dati Elettrici

– Tensione di alimentazione: 24 – 240 V AC/DC
– Consumo di potenza AC: 9 VA
– Consumo di potenza DC: 5,5 W
– Tensione di alimentazione 2: 48 – 240 V AC
– Tolleranza di U2: -15 %/+10 %
– Massima corrente di contatto AC1: 4 A a 240 V
– Massima corrente di contatto DC1: 4 A a 24 V

Ingressi

– Numero di encoder incrementali supportati: 1
– Connessione per encoder incrementale: connettore RJ-45 a 8 poli
– Frequenza di monitoraggio programmabile: 10 mHz – 1.000 kHz

Uscite

– Numero di uscite a semiconduttore: 4
– Numero di uscite analogiche: 1 (corrente, range 4-20 mA o 0-20 mA)
– Numero di uscite relè: 2 NO, 2 NC

Dati Ambientali

– Temperatura ambiente: -20 – 55 °C
– Umidità relativa: 93 % a 40 °C
– Grado di protezione (montaggio): IP54
– Grado di protezione (custodia): IP30
– Grado di protezione (terminali): IP20

Dati Meccanici

– Posizione di montaggio: orizzontale su guida DIN
– Materiale della custodia: PC (poliestere)
– Dimensioni (H x L x P): 98 mm x 45 mm x 120 mm
– Peso netto: 405 g

Certificazioni

– Conformità a EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 61326-3-1
– Categoria di sovratensione: II
– Grado di inquinamento: 2

Applicazioni

Il PILZ 750330 è ideale per il monitoraggio sicuro di arresto, velocità, intervallo di velocità, posizione e direzione in applicazioni industriali, garantendo un controllo affidabile e sicuro dei processi.
