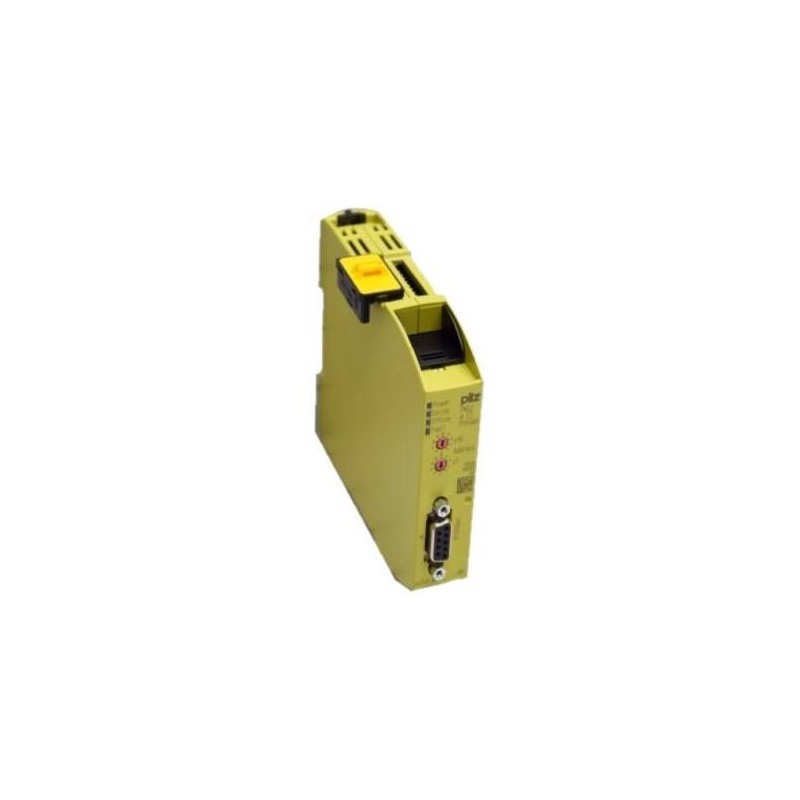

PILZ 772132

Descrizione del Prodotto

Il modulo di comunicazione Pilz PNOZ m ES Profibus (codice 772132) è un modulo di espansione progettato per i sistemi di controllo di sicurezza compatti e configurabili PNOZmulti 2. Questo modulo consente l’integrazione dei sistemi PNOZmulti 2 in reti Profibus, facilitando la comunicazione e lo scambio di dati tra dispositivi di automazione industriale.

Caratteristiche Principali

– Compatibilità: Progettato per l’uso con i sistemi PNOZmulti 2.

– Interfaccia: Profibus DP Slave DPV0.

– Indirizzamento: Supporta indirizzi stazione da 0 a 99.

– Velocità di trasmissione: Da 9,6 kBit/s a 12 MBit/s.

– Connessione: Connettore D-Sub femmina a 9 pin.

– Isolamento galvanico: Presente, con tensione di prova di 500 V AC.

Dati Elettrici

– Tensione di alimentazione: 24 V DC (-20% / +25%).

– Consumo di corrente: 35 mA.

– Consumo di potenza: 0,9 W.
– Dissipazione massima di potenza del modulo: 1,50 W.

Indicatori di Stato

– LED per indicazione dello stato operativo.

Dati Ambientali

– Temperatura ambiente operativa: Da 0 a 60 °C (fino a 55 °C senza convezione forzata nel quadro elettrico).

– Temperatura di stoccaggio: Da -25 a 70 °C.

– Umidità relativa: Condensazione non ammessa durante il funzionamento.

– Resistenza alle vibrazioni: Frequenza da 10,0 a 150,0 Hz con accelerazione di 1g.

– Resistenza agli urti: Accelerazione di 15g per una durata di 11 ms.

– Altitudine operativa massima: 2000 m sopra il livello del mare.

Dati Meccanici

– Posizione di montaggio: Orizzontale su guida DIN da 35 x 7,5 mm (EN 50022).

– Dimensioni: Altezza 101,4 mm, Larghezza 22,5 mm, Profondità 115,0 mm.

– Peso: 95 g.

Connessioni

– Sezioni dei conduttori supportate:

– Con morsetti a vite:

– Flessibile monofilare: 0,25 – 2,50 mm² (24 – 12 AWG).

– Flessibile bifilare senza capicorda o con capicorda TWIN: 0,20 – 1,50 mm² (24 – 16 AWG).

– Rigido monofilare, flessibile multifilare o multifilare con capicorda: 0,5 – 1,5 mm².

– Coppia di serraggio: 0,50 Nm.

– Con morsetti a molla:

– Flessibile con/senza capicorda: 0,20 – 2,50 mm² (24 – 12 AWG).

– Punti di connessione per terminale: 2.

– Lunghezza di spelatura: 9 mm.

Certificazioni e Conformità

– Approvazioni: CCC, CE, EAC (Eurasian), cULus Listed.

– Tensione di isolamento nominale: 30 V.

– Grado di protezione:

– Alloggiamento: IP54.

– Terminali: IP20.

– Categoria di sovratensione: II.

– Grado di inquinamento: 2.

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare il manuale operativo fornito dal produttore. È fondamentale seguire le linee guida e le normative vigenti per garantire un’installazione sicura e conforme alle specifiche tecniche.
