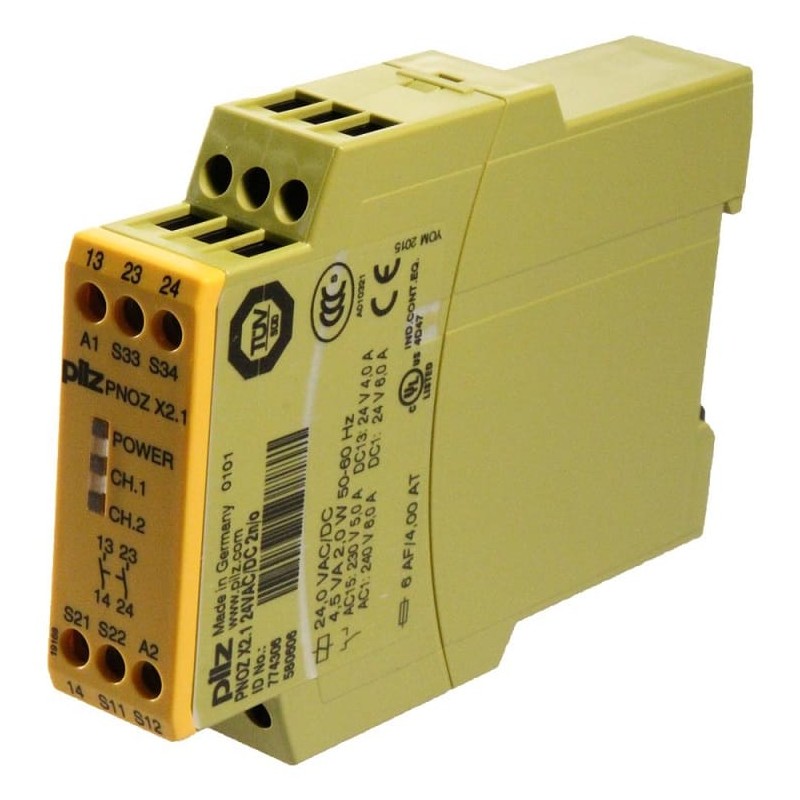

PILZ 774306

Descrizione del Prodotto

Il PILZ 774306, noto anche come PNOZ X2.1, è un relè di sicurezza progettato per il monitoraggio di arresti di emergenza e cancelli di sicurezza. Questo dispositivo garantisce un’elevata affidabilità e conformità agli standard di sicurezza internazionali.

Caratteristiche Principali

– **Tensione di Alimentazione:** 24 V AC/DC

– **Configurazione dei Contatti:** 2 contatti N/O (normalmente aperti)

– **Montaggio:** Guida DIN

– **Corrente Nominale dei Contatti:** 6 A

– **Terminali:** Morsetti a vite

– **Materiale dei Contatti:** Argento con ossido di stagno

– **Categorie di Sicurezza:** Categoria 4 secondo EN ISO 13849-1

– **Livello di Prestazioni (PL):** e

– **SIL (Safety Integrity Level):** 3 secondo IEC 61508

– **Grado di Protezione:** IP20, IP40, IP54

– **Dimensioni:** 87 mm (altezza) x 22,5 mm (larghezza) x 121 mm (profondità)

– **Temperatura di Funzionamento:** da -10°C a +55°C

Funzionalità

– **Monitoraggio di Arresto di Emergenza:** Consente il collegamento di pulsanti E-STOP o interruttori di fine corsa per cancelli di sicurezza.

– **Reset Automatico e Manuale:** Supporta sia il reset automatico che quello manuale, offrendo flessibilità nelle applicazioni.

– **Indicazione LED:** LED dedicati per il monitoraggio dei canali 1 e 2 e dell’alimentazione, facilitando la diagnostica.

– **Rilevamento dei Cortocircuiti:** Capacità di rilevare cortocircuiti tra i canali, aumentando la sicurezza operativa.

Applicazioni Tipiche

– **Monitoraggio di Cancelli di Sicurezza:** Garantisce che i cancelli siano chiusi prima dell’avvio delle operazioni.

– **Monitoraggio di Arresti di Emergenza:** Assicura che i pulsanti di arresto di emergenza siano funzionanti e pronti all’uso.

– **Monitoraggio di Interruttori di Fine Corsa:** Verifica la posizione corretta dei componenti mobili nelle macchine.

Certificazioni e Conformità

– **Standard di Sicurezza:** Conforme a EN 60204-1, EN 62061, EN ISO 13849-1, VDE 0113-1, EN 60947-5-1.

– **Certificazioni:** CE, cULus Listed, TÜV, KOSHA, CCC.

Note Aggiuntive

– **Montaggio:** Progettato per il montaggio su guida DIN da 22,5 mm, facilitando l’integrazione nei quadri elettrici.

– **Durata Operativa:** Progettato per una lunga durata operativa, garantendo affidabilità nel tempo.

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la scheda tecnica ufficiale fornita dal produttore.
