PILZ 774734

Descrizione del Prodotto

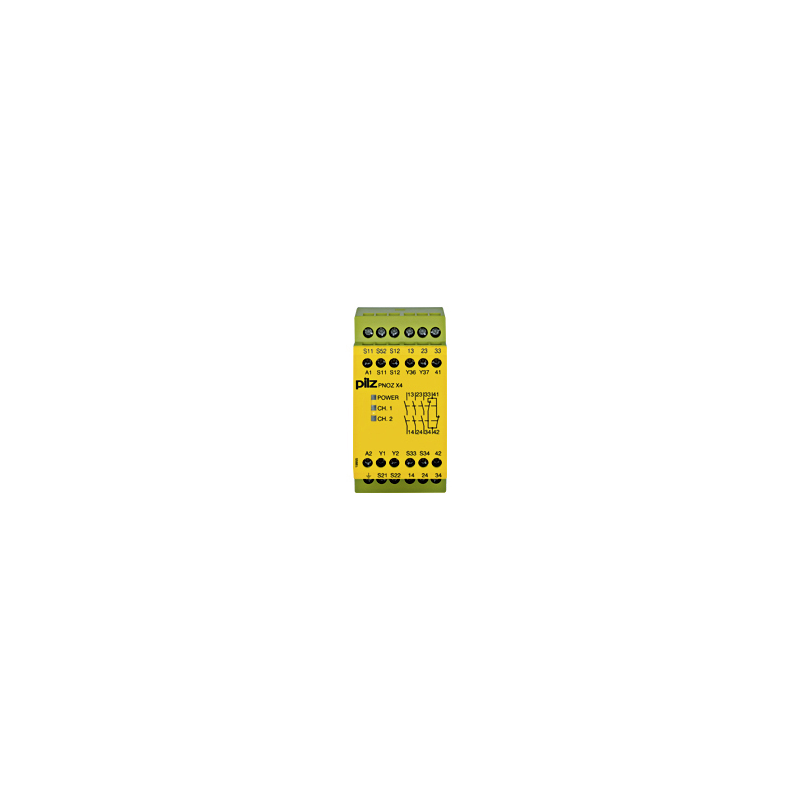

Il Pilz PNOZ X4 è un modulo relè di sicurezza progettato per il monitoraggio di funzioni di sicurezza come l’arresto di emergenza, la protezione di porte di sicurezza e il controllo di barriere fotoelettriche. Questo dispositivo standalone offre ingressi per cablaggio mono e bicanale, con o senza rilevamento di cortocircuiti tra i contatti, e uscite configurate come 3 contatti normalmente aperti (NA) e 1 contatto normalmente chiuso (NC). Supporta avvio automatico, manuale o monitorato e opera con una tensione di alimentazione di 110 V AC. La larghezza del modulo è di 45 mm e dispone di morsetti a vite integrati per un’installazione semplice e sicura.

Specifiche Tecniche

– **Tensione di Alimentazione:** 110 V AC
– **Consumo di Potenza:** 5 VA
– **Ingressi:** Cablaggio mono/bicanale con/senza rilevamento di cortocircuiti
– **Uscite:** 3 contatti NA, 1 contatto NC
– **Corrente Massima per Contatti di Sicurezza:**
– AC15 (230 V): 5,0 A
– DC13 (24 V, 6 cicli di commutazione/min): 7,0 A
– **Avvio:** Automatico, manuale o monitorato
– **Montaggio:** Guida DIN
– **Dimensioni:**
– Larghezza: 45 mm
– Altezza: 87 mm
– Profondità: 121 mm
– **Peso Netto:** 370 g
– **Temperatura di Funzionamento:** da -10 °C a +55 °C
– **Grado di Protezione:** IP54 (custodia), IP40 (morsetti), IP20 (connessioni)
– **Materiale della Custodia:** Plastica (PPO UL 94 V0)
– **Standard e Certificazioni:**
– EN 60204-1
– EN 954-1
– VDE 0113-1
– CE
– cULus Listed
– TÜV
– CCC

Applicazioni Tipiche

Il PNOZ X4 è ideale per applicazioni che richiedono il monitoraggio sicuro di funzioni come l’arresto di emergenza, la protezione di porte di sicurezza e il controllo di barriere fotoelettriche. Grazie alla sua versatilità e affidabilità, è adatto per l’uso in vari settori industriali dove la sicurezza è una priorità.

Vantaggi

– **Sicurezza Potenziata:** Garantisce la protezione di persone e macchinari, conformandosi ai più rigorosi requisiti di sicurezza.
– **Facilità di Installazione e Utilizzo:** Il design compatto e i morsetti a vite integrati semplificano l’installazione e l’operatività.
– **Affidabilità:** Progettato per operare in condizioni difficili, assicurando un funzionamento affidabile nel tempo.
– **Versatilità:** Adatto a una vasta gamma di applicazioni, rappresentando una soluzione economica per diverse esigenze di sicurezza delle macchine.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare il manuale d’uso fornito dal produttore.
