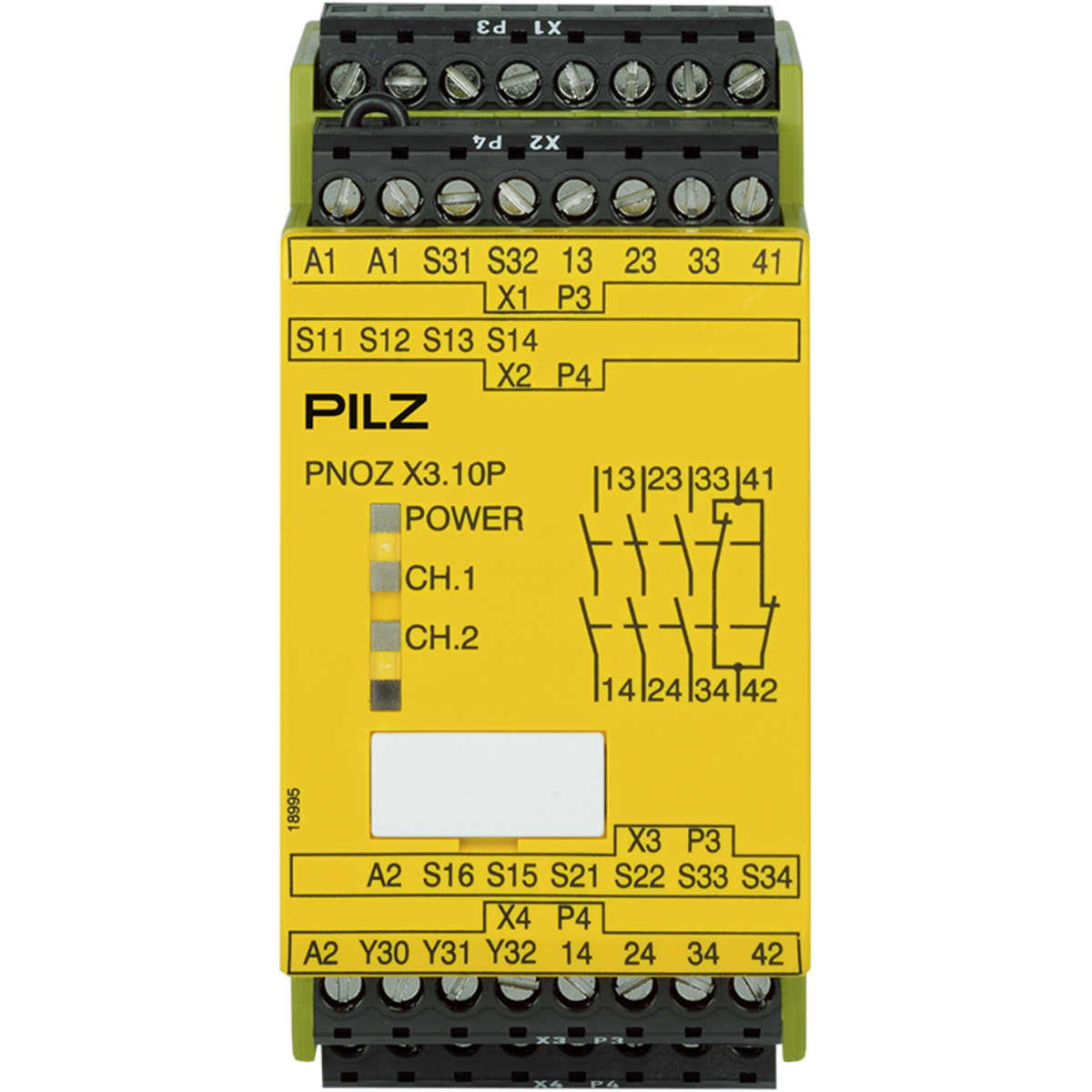

PILZ 777314

Descrizione del Prodotto

Il PILZ 777314 è un relè di sicurezza della serie PNOZ X3.10P, progettato per garantire la protezione di persone e macchinari in applicazioni industriali. È adatto per il monitoraggio di circuiti di arresto di emergenza, porte di sicurezza e barriere fotoelettriche.

Specifiche Tecniche

– Numero di ingressi: 6
– Numero di uscite: 4
– Uscite di sicurezza: 3 contatti NO
– Uscite ausiliarie: 1 contatto NC
– Uscita segnaletica: Transistor 24V DC
– Proprietà d’ingresso: 2 canali con o senza rilevazione dei cortocircuiti tra canali
– Categoria di sicurezza: 4
– Temperatura di lavoro: da -20°C a +55°C
– Classe di protezione: IP40
– Montaggio: Guida DIN
– Connessione elettrica: Morsetti a vite
– Dimensioni: 94 mm (altezza) x 45 mm (larghezza) x 121 mm (profondità)
– Tensione di alimentazione: 24V AC/DC
– Corrente nominale: 2 A
– Corrente massima: 4 A
– Tempo di attivazione: ≤ 20 ms
– Tempo di reset: ≤ 20 ms
– Consumo di corrente: ≤ 100 mA
– Materiale dei contatti del relè: AgSnO₂ con placcatura in oro da 0,2 µm
– Certificazioni: IEC 61508 SIL 3, TÜV PL e, ATEX Cat. 3
– Conformità EMC: EN 60947-5-1, EN 61000-6-2, EN 61326-3-1
– Vibrazioni: EN 60068-2-6
– Categoria di sovratensione: III/II
– Grado di inquinamento: 2
– Posizione di montaggio: Qualsiasi
– Materiale della custodia: PPO UL 94 V0
– Materiale del pannello frontale: ABS UL 94 V0
– Materiale della parte inferiore della custodia: PFO UL 94 V0
– Tipo di terminale: Morsetti a vite estraibili
– Sezione del cavo: 24–12 AWG
– Umidità relativa: 93% a 40°C
– Condensazione: Non ammessa
– Conformità RoHS: Conforme
– Conformità REACH: Assenza di sostanze SVHC
– Classificazione WEEE: 5 dispositivi (dimensione < 50 cm)
– Codice EAN: 4046548009781
– Codice UNSPSC: 39121535
– Codice doganale: 8536490099
– Paese di origine: Francia
– Peso netto: 290 g
– Peso lordo: 300 g
– Dimensioni con imballo: 123 mm x 89 mm x 46 mm
– Garanzia: 3 anni
– Conformità normativa: EN 60947-5-1, EN 60204-1, VDE 0113-1
– Applicazioni: Arresto di emergenza, porte di sicurezza, barriere fotoelettriche
– Funzioni di sicurezza: Circuito ridondante con auto-monitoraggio, verifica automatica dell’apertura e chiusura dei relè ad ogni ciclo di accensione/spegnimento
– Compatibilità: Compatibile con PNOZ X3
– Altre caratteristiche: Start automatico/controllato, rilevamento cortocircuiti tra canali, montaggio su guida DIN, morsetti a vite estraibili
– Note: Prodotto standard a magazzino, disponibile per la spedizione immediata
– Contatti del produttore: Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern, Germania, Email: [email protected], URL: www.pilz.com

Applicazioni

Il relè di sicurezza PILZ 777314 è ideale per applicazioni che richiedono un elevato livello di sicurezza, come il monitoraggio di circuiti di arresto di emergenza, porte di sicurezza e barriere fotoelettriche. Grazie alla sua progettazione robusta e alle certificazioni ottenute, garantisce un funzionamento affidabile in ambienti industriali esigenti.

Note

Per ulteriori informazioni, consultare la documentazione tecnica fornita dal produttore o contattare il supporto tecnico di Pilz.
