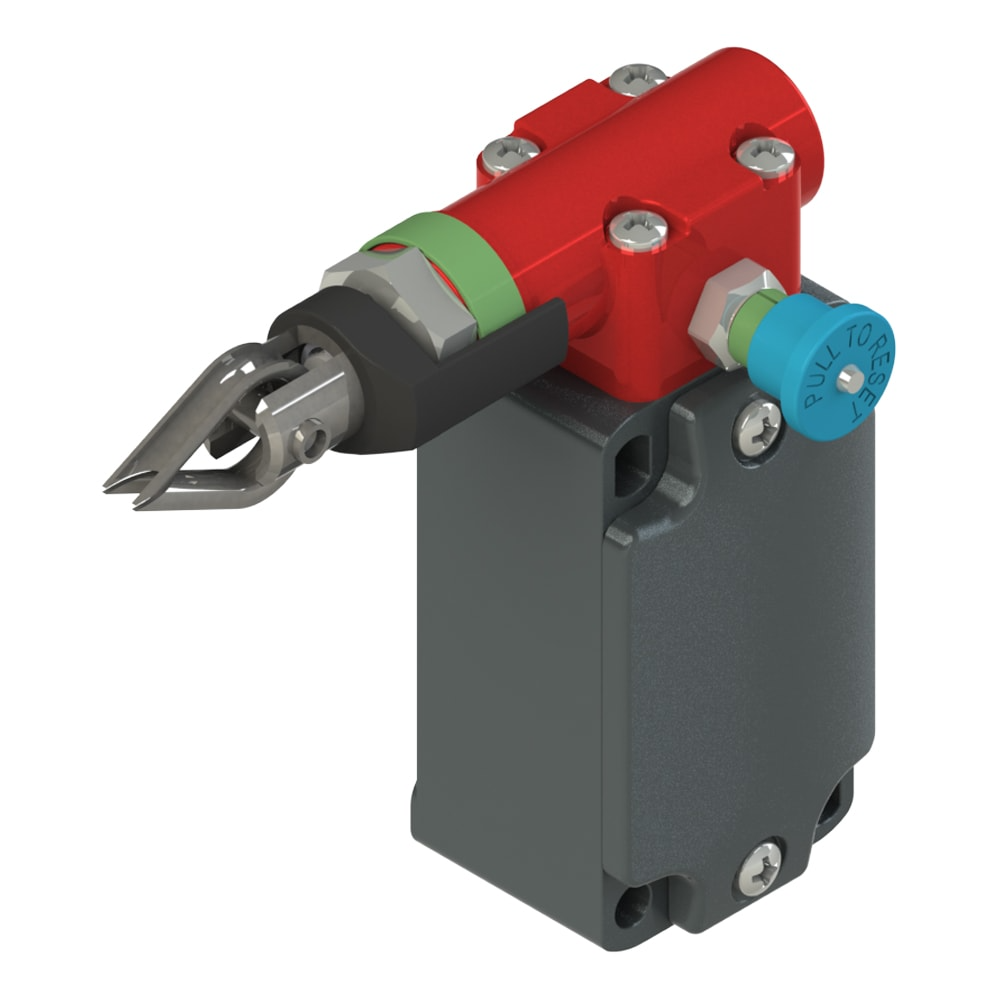

PIZZATO FD1883

Descrizione del Prodotto

L’interruttore di sicurezza a fune Pizzato FD 1883 è progettato per arresti di emergenza, consentendo l’arresto immediato di macchine o nastri trasportatori da qualsiasi punto lungo la fune. È dotato di una funzione di autocontrollo che verifica costantemente il corretto funzionamento, segnalando eventuali allentamenti o rotture della fune attraverso l’apertura dei contatti. Dopo l’azionamento, l’interruttore mantiene i contatti aperti fino al ripristino manuale tramite il reset.

Caratteristiche Generali

– Custodia: Metallica con una entrata cavi filettata PG 13,5.

– Unità di contatto: 1NO+1NC a scatto lento con contatti ravvicinati (B18).

– Testa: A fune con reset per arresti d’emergenza, testa trasversale sinistra.

– Grado di protezione: IP67 secondo EN 60529.

– Apertura positiva: Sì.

Specifiche Tecniche

– Configurazione dei contatti: 1 contatto normalmente aperto (NO) e 1 contatto normalmente chiuso (NC).

– Parametri elettrici dei contatti: 250V AC / 6A.

– Temperatura di lavoro: -25°C…+80°C.

– Durata meccanica: 1.000.000 di cicli.

– Forza di azionamento: 250N.

– Indicatore di tensione corretta della fune: Presente.

Installazione

L’interruttore FD 1883 può essere installato con una fune di lunghezza massima di 50 metri per montaggio su un solo lato e fino a 70 metri per montaggio su entrambi i lati.

Certificazioni

– Certificato CCC.

– Certificato cULus.

– Certificato EAC.

– Certificato IMQ.

– Dichiarazione CE di conformità.

– Dichiarazione UKCA di conformità.

Documentazione

– Catalogo Generale: ZE_GCS05A24-ITA_251-258.pdf.

– File 2D: ZF_DXF_FD_x83.zip.

– File 3D: ZF_STEP_FD_x83.zip.

– Istruzioni per l’uso: ZE_FOG12-EU.pdf.

Note

Per ulteriori informazioni e dettagli tecnici, si consiglia di consultare la documentazione ufficiale fornita dal produttore.
