SCHMERSAL 101109210

Nome del prodotto

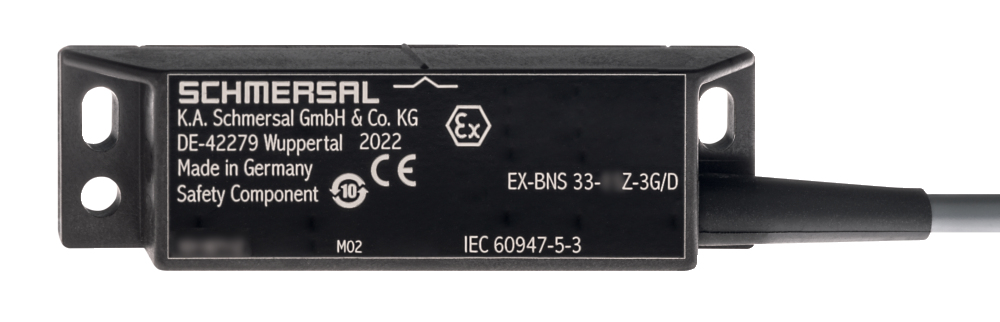

BNS 33-11ZG

Codice articolo

101109210

Descrizione

Il BNS 33-11ZG è un sensore di sicurezza magnetico progettato per monitorare dispositivi di protezione mobili secondo le normative EN ISO 14119 e EN 60947-5-3. Richiede l’utilizzo dell’attuatore BPS 33 per l’attivazione, poiché magneti convenzionali non sono compatibili. Il sensore è dotato di un indicatore LED e di un robusto alloggiamento in termoplastica, offrendo protezione in ambienti industriali.

Caratteristiche principali

• Versione con LED
• Custodia in plastica
• Possibilità di montaggio nascosto
• Non sensibile a spostamenti laterali
• Dimensioni: 88 mm x 25 mm x 13 mm
• Lunga durata
• Nessuna usura meccanica
• Non sensibile allo sporco

Dati per l’ordine

• Codice: BNS 33-11ZG
• Codice articolo (codice d’ordine): 101109210
• EAN (European Article Number): 4030661026480
• eCl@ss number, versione 12.0: 27-27-44-01
• eCl@ss number, versione 11.0: 27-27-24-02
• Numero eCl@ss, versione 9.0: 27-27-24-02
• ETIM number, versione 7.0: EC002544
• ETIM number, versione 6.0: EC002544

Omologazioni – Prescrizioni

• Certificazioni: cULus

Dati generali

• Prescrizioni: BG-GS-ET-14 EN IEC 60947-5-3
• Livello di codifica secondo EN ISO 14119: ridotta
• Principio d’azione: magnetico
• Condizioni di montaggio (meccanico): non allineato
• Materiale della custodia: materiale sintetico, termoplastica rinforzata con fibra di vetro
• Peso lordo: 65 g

Dati generali – Caratteristiche

• Codifica: Sì
• Display integrato, generale: Sì
• Presupposto un’unità di valutazione: Sì
• Quantità di contatti d’apertura: 1
• Quantità di contatti di chiusura: 1

Osservazioni per la sicurezza

• Norma, Prescrizioni: EN ISO 13849-1
• Durata di utilizzo: 20 Anno(i)

Osservazioni per la sicurezza – Uscite di sicurezza

• B_10D valore, contatti /contatto (NC/NO): 25.000.000 manovre

Dati meccanici

• Area attiva: lateralmente
• Elemento di azionamento: magnete
• Direzione del movimento: frontale verso la superficie attiva

Dati meccanici – Distanze di commutazione secondo EN IEC 60947-5-3

• Campo, distanza di commutazione sicura “ON”: 5 mm 8 mm
• Distanza di commutazione sicura “OFF”: 15 mm 18 mm
• Nota (Precisione di ripetizione R): Wiederholgenauigkeit R ≤ 0,1 x S_ao

Dati meccanici – Tecnologia di collegamento

• Lunghezza del cavo: 1 m
• Connettore di collegamento: cavo
• Sezione conduttore: 0,25 mm²
• Sezione conduttore: 23 AWG
• Materiale della guaina del cavo: PVC

Dati meccanici – Dimensioni

• Lunghezza del sensore: 13 mm
• Larghezza del sensore: 88 mm
• Altezza del sensore: 25 mm

Certificazioni

• Dichiarazione di conformità UE
• Dichiarazione di conformità UK

Note

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.

Data di generazione

24/10/2024, 10:38
