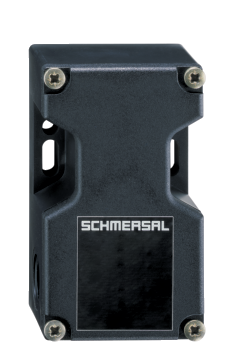

SCHMERSAL 101172563

Nome del prodotto

BNS 16-12ZD

Codice articolo

101172563

Descrizione

Interruttore di sicurezza magnetico codificato con contatti reed, progettato per applicazioni industriali che richiedono un’elevata affidabilità e durata.

Caratteristiche principali

– 3 passacavi M20 x 1.5
– Vano di collegamento
– Custodia in plastica termoplastica rinforzata con fibra di vetro
– Adatto per il settore alimentare
– Montaggio nascosto possibile
– Dimensioni: 52 mm x 90 mm x 39 mm
– Lunga durata senza usura meccanica
– Insensibile a spostamenti laterali e allo sporco
– Interruttore di sicurezza a contatto reed codificato

Dati per l’ordine

– Codice: BNS 16-12ZD
– Codice articolo (codice d’ordine): 101172563
– EAN (European Article Number): 4030661301167
– Numero eCl@ss, versione 12.0: 27-27-44-01
– Numero eCl@ss, versione 11.0: 27-27-24-02
– Numero eCl@ss, versione 9.0: 27-27-24-02
– Numero ETIM, versione 7.0: EC002544
– Numero ETIM, versione 6.0: EC002544

Omologazioni – Prescrizioni

Certificazioni: cULus

Dati generali

– Prescrizioni: BG-GS-ET-14, EN IEC 60947-5-3
– Livello di codifica secondo EN ISO 14119: ridotta
– Principio d’azione: magnetico
– Condizioni di montaggio (meccanico): non allineato
– Materiale della custodia: materiale sintetico, termoplastica rinforzata con fibra di vetro
– Peso lordo: 150 g

Dati generali – Caratteristiche

– Codifica: Sì
– Presuppone un’unità di valutazione: Sì
– Quantità di contatti d’apertura (NC): 2
– Quantità di contatti di chiusura (NO): 1

Osservazioni per la sicurezza

– Norma, Prescrizioni: EN ISO 13849-1
– Durata di utilizzo: 20 anni

Osservazioni per la sicurezza – Uscite di sicurezza

B_10D valore, contatti NC/NO: 25.000.000 manovre

Dati meccanici

– Area attiva: lato coperchio
– Elemento di azionamento: magnete
– Direzione del movimento: frontale verso la superficie attiva

Dati meccanici – Distanze di commutazione secondo EN IEC 60947-5-3

– Distanza di commutazione sicura “ON” (Sao): 8 mm
– Distanza di commutazione sicura “OFF” (Sar): 18 mm

Dati meccanici – Tecnologia di collegamento

– Connettore di collegamento: Morsetti a vite M20 x 1.5
– Sezione di collegamento, minima: 0,25 mm²
– Sezione di collegamento, massima: 1,5 mm²
– Osservazioni (Sezione di collegamento): Tutte le indicazioni sulla sezione del cavo includono le bussole del conduttore.
– Sezione conduttore: 15 AWG

Dati meccanici – Dimensioni

– Lunghezza del sensore: 39 mm
– Larghezza del sensore: 52 mm
– Altezza del sensore: 90 mm

Dati ambientali

– Grado di protezione: IP67
– Temperatura ambiente: -25 … +70 °C

Dati elettrici

– Tensione di commutazione, massima: 100 V AC/DC
– Corrente di commutazione, massima: 0,4 A
– Potenza di commutazione, massima: 10 W
– Frequenza di commutazione, massima: 5 Hz

Note

L’attuatore deve essere ordinato separatamente. Raccomandazione per l’attuatore: BPS 16.
