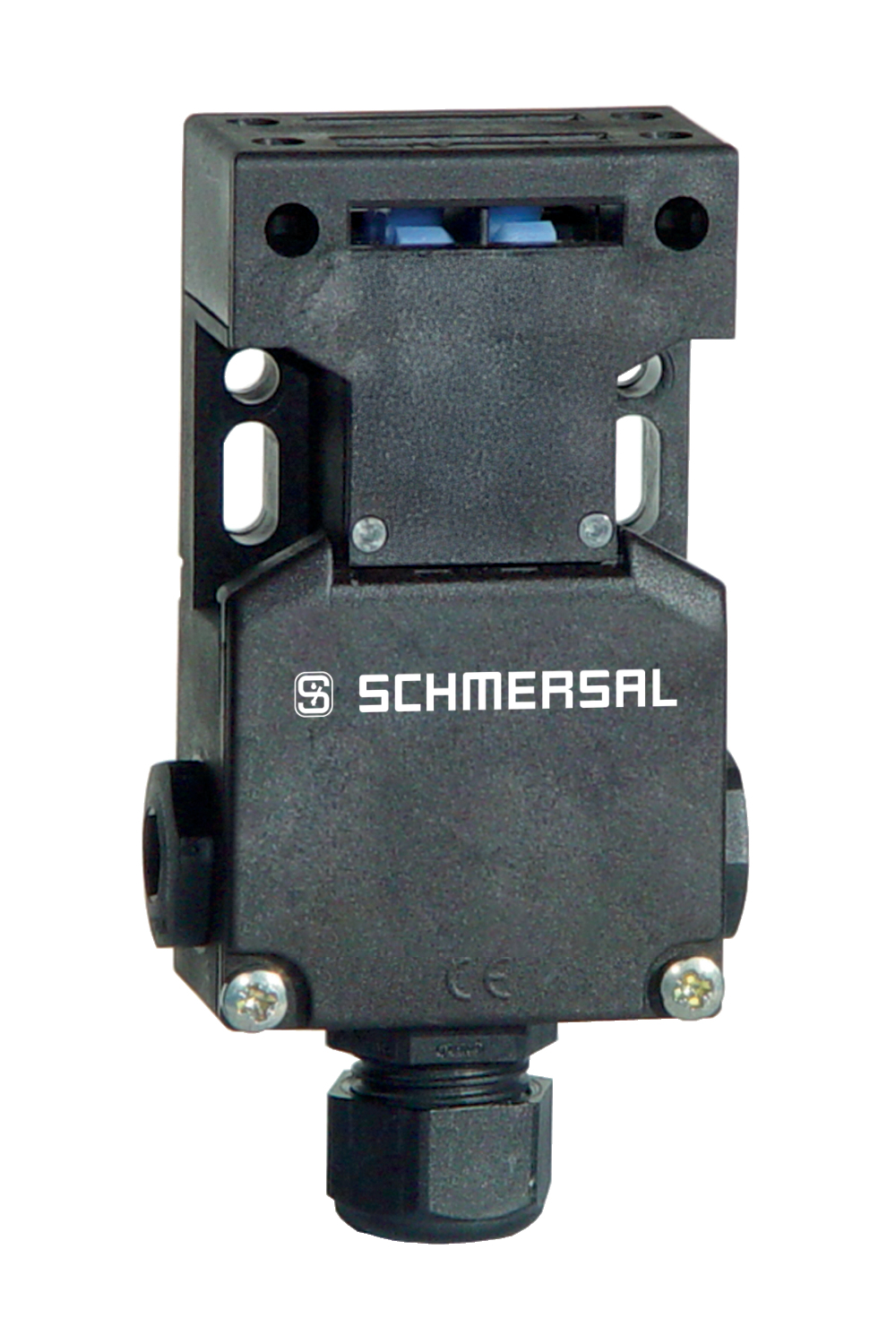

SCHMERSAL 101195484

Descrizione del Prodotto

L’interruttore di sicurezza SCHMERSAL EX-AZ 16-12ZVRK-M20-3D (codice articolo 101195484) è progettato per applicazioni in ambienti con rischio di esplosione, specificamente per la Zona 22. Questo dispositivo garantisce un’elevata affidabilità dei contatti anche a basse tensioni e correnti. La sua custodia in termoplastico rinforzato con fibra di vetro offre resistenza e durabilità. L’interruttore presenta un codificatore universale e richiede un attuatore separato per il funzionamento. ([automatyka24.pl](https://www.automatyka24.pl/pl/katalog/wylaczniki-z-aktywatorem-1/ex-az-16-12zvrk-m20-3d?utm_source=openai))

Caratteristiche Principali

• Tre ingressi per cavi M20 x 1,5.
• Adatto per l’uso in Zona Ex 22.
• Custodia in termoplastico rinforzato con fibra di vetro, autoestinguente.
• Codifica universale.
• Dimensioni: 52 mm x 90 mm x 30 mm.
• Elevata affidabilità dei contatti a basse tensioni e correnti.
• Fori asolati per regolazione e fori rotondi per fissaggio.
• Doppio isolamento.

Specifiche Tecniche

• Codice Prodotto: EX-AZ 16-12ZVRK-M20-3D
• Numero Articolo: 101195484
• EAN: 4030661361062
• eCl@ss (versione 12.0): 27-27-26-02
• ETIM (versione 7.0): EC002592

Protezione Antideflagrante

• Normative: EN IEC 60079-0, EN 60079-31
• Zona di Protezione: 22
• Categoria di Protezione: 3D
• Marcatura: D II 3D Ex tc IIIC T90°C Dc X

Caratteristiche Generali

• Livello di Codifica (EN ISO 14119): Basso
• Materiale della Custodia: Termoplastico rinforzato con fibra di vetro, autoestinguente
• Peso Lordo: 140 g

Contatti

• Numero di Contatti di Sicurezza: 2
• Numero di Contatti Ausiliari: 1

Classificazioni

• Normative: EN ISO 13849-1, EN IEC 60947-5-1
• Durata di Vita: 20 anni

Affidabilità dei Contatti

• B10D Contatti NC: 2.000.000 operazioni
• B10D Contatti NO: 1.000.000 operazioni (al 10% di Ie con carico resistivo)

Dati Meccanici

• Durata Meccanica Minima: 1.000.000 operazioni
• Forza di Ritenuta: 30 N
• Corsa di Apertura Forzata: 8 mm
• Forza di Apertura Forzata Minima: 10 N
• Velocità di Azionamento Massima: 1 m/s

Connessioni

• Tipo di Connessione: Morsetti a vite M20 x 1,5
• Sezione del Cavo: 0,75 mm² – 2,5 mm² (con capicorda)

Dimensioni

• Lunghezza: 30 mm
• Larghezza: 52 mm
• Altezza: 90 mm

Condizioni Ambientali

• Grado di Protezione: IP67
• Temperatura Ambiente: -20°C … +70°C

Valori di Isolamento

• Tensione Nominale di Isolamento: 500 V
• Tensione Nominale di Tenuta all’Impulso: 6 kV

Dati Elettrici

• Corrente Termica Nominale: 2,5 A
• Categoria di Utilizzo AC-15: 230 V AC, 2,5 A
• Categoria di Utilizzo DC-13: 24 V DC, 2,5 A
• Elemento di Commutazione: Contatti NO e NC
• Principio di Commutazione: Azione lenta
• Materiale dei Contatti Elettrici: Argento

Fornitura

• L’attuatore deve essere ordinato separatamente.
• Tappi di tenuta per fori inclusi.
• Fornito con pressacavi filettati e tappo con certificazioni Ex.

Note

• Codifica individuale disponibile su richiesta.
