SCHMERSAL 103044805

Descrizione del Prodotto

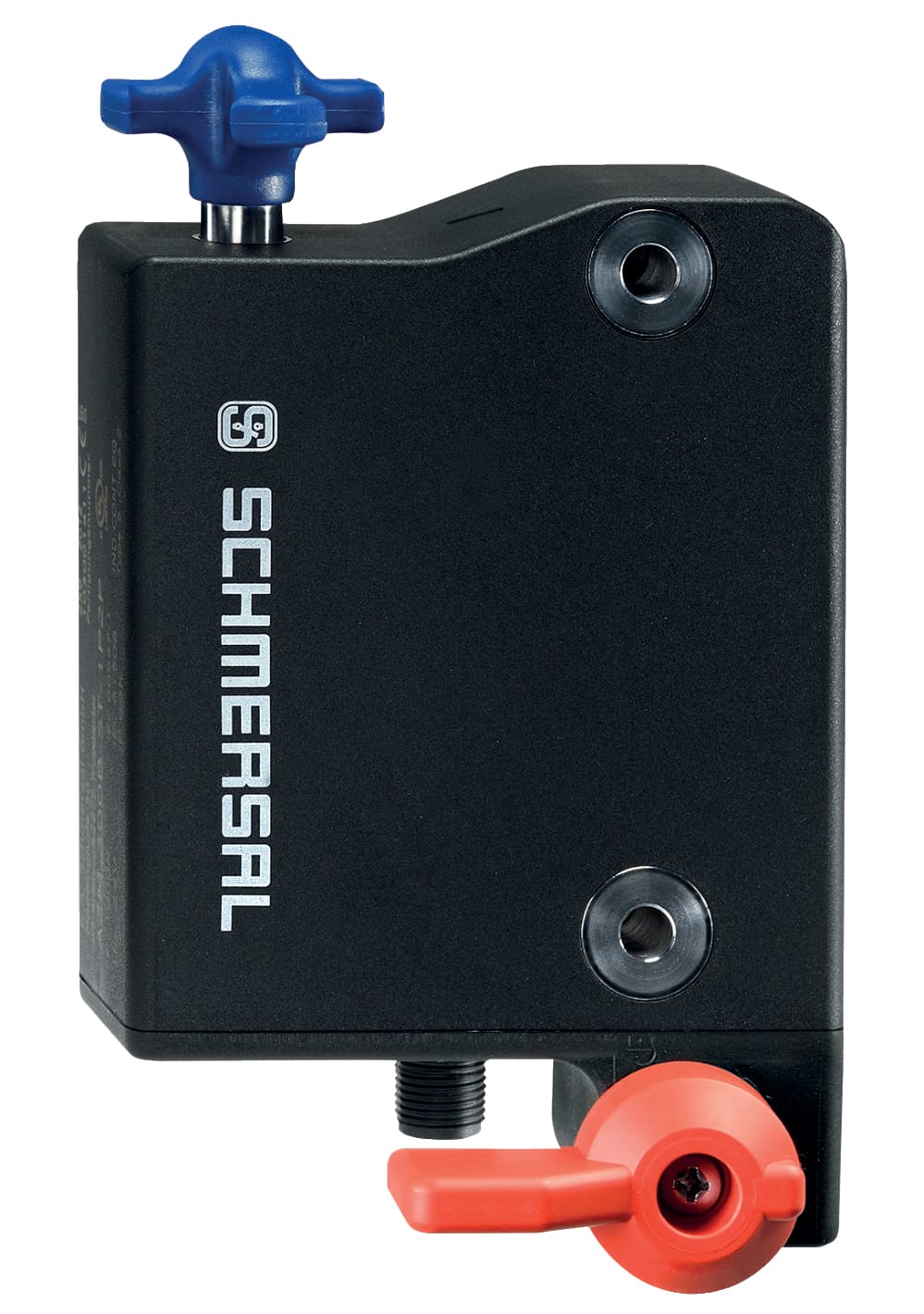

Il dispositivo Schmersal AZM300Z-I2-ST-1P2P-A-T-DU (codice prodotto 103044805) è un interruttore di sicurezza con tecnologia RFID, progettato per garantire un’elevata protezione contro la manipolazione non autorizzata. È adatto per l’installazione su porte a battente e scorrevoli, offrendo tre diverse direzioni di attuazione e un design compatto.

Caratteristiche Principali

– Codifica universale con tecnologia RFID

– Connettore M12 a 8 poli

– Uscita diagnostica

– Fluchtentriegelung (sblocco di emergenza)

– Monitoraggio della chiusura

– Livello di codifica alto secondo ISO 14119

– Principio di funzionamento a corrente di lavoro

– Design igienico

– Grado di protezione IP69

– Adatto per il montaggio su sistemi di profili

– Custodia in plastica

– Protezione contro la manipolazione grazie alla tecnologia RFID

– Tre diverse direzioni di attuazione

– Design compatto

– Tre LED per l’indicazione degli stati operativi

– Adatto per porte a battente e scorrevoli

– Possibilità di collegamento in serie

– Sblocco ausiliario

Dati Meccanici

– Forza di ritenuta tipica: 750 N

– Forza di ritenuta garantita: 500 N

– Forza di bloccaggio minima: 45 N

– Forza di bloccaggio massima: 115 N

– Vita meccanica minima: 1.000.000 di operazioni

– Tipo di viti di fissaggio: 2x M6

– Coppia di serraggio delle viti di fissaggio: 8 Nm

Dati Elettrici

– Tensione di alimentazione: 24 VDC

– Corrente di utilizzo categoria DC-13: 0,05 A

– Uscita diagnostica: PNP, protetta contro i cortocircuiti

– Caduta di tensione: 2 V

Condizioni Ambientali

– Grado di protezione: IP69

– Temperatura ambiente: -25 … +55 °C

– Umidità relativa: 30% … 95% (senza condensa, senza formazione di ghiaccio)

– Resistenza alle vibrazioni: 10 … 150 Hz, ampiezza 0,35 mm / 5 g

– Resistenza agli urti: 30 g / 11 ms

Classificazione di Sicurezza

– Performance Level (PL): e

– Categoria: 4

– Valore PFH: 3,54 x 10⁻⁹ /h

– Safety Integrity Level (SIL): 3

– Tempo di missione: 20 anni

Dimensioni

– Lunghezza: 36 mm

– Larghezza: 111,5 mm

– Altezza: 92 mm

Note

– L’angolo di apertura impostato in fabbrica è di 4°.

– La cerniera aggiuntiva include il materiale per il montaggio ed è ordinabile con la descrizione TES/S/45.

Documentazione

– Manuale d’istruzioni e dichiarazione UE di conformità disponibili in diverse lingue.

– Certificazioni UL e CCC disponibili.

– Scheda tecnica (PDF provvisorio) disponibile.

– Libreria SISTEMA-VDMA disponibile.

– Immagini del prodotto e disegni quotati disponibili.

Certificazioni

– Certificazione UL

– Certificato CCC

– Dichiarazione del produttore KAS

– Certificazione DGUV

Download

– Manuale d’istruzioni e dichiarazione UE di conformità

– Scheda tecnica (PDF provvisorio)

– Libreria SISTEMA-VDMA

– Immagini del prodotto

– Disegni quotati

– Diagramma della corsa di azionamento

Contatti

– K.A. Schmersal GmbH & Co. KG

– Möddinghofe 30

– 42279 Wuppertal

– Germania

– Internet: www.schmersal.com

Nota

I dettagli e i dati qui riportati sono stati attentamente verificati. Le immagini possono differire dagli originali. Altri dati tecnici possono essere trovati nei manuali. Salvo modifiche tecniche o errori.
