Nome del prodotto

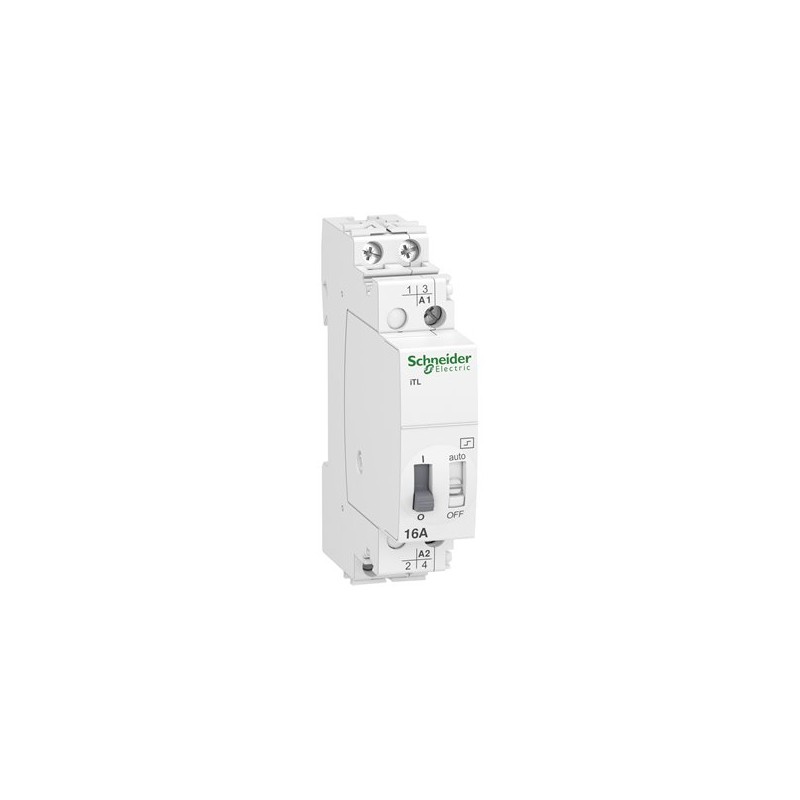

Relè passo-passo iTL 2NA 16A comando 230÷240Vca/110Vcc
Codice prodotto
A9C30812
Gamma di prodotto
Acti9
Tipo di prodotto o componente
Relè passo-passo
Applicazione del dispositivo
Standard
Numero di poli
2P
Composizione dei contatti
2 NO (Normalmente Aperto)
Corrente nominale [In]
16 A
Tensione del circuito di comando [Uc]
230…240 V AC 50/60 Hz
110 V DC
Frequenza di rete
50/60 Hz
Tensione nominale di esercizio [Ue]
250 V AC 50/60 Hz
Tipo di controllo
Controllo remoto e manuale
Disconnessione della bobina
Tipo di segnale di controllo
Impulso
Frequenza di commutazione
5 operazioni di commutazione al minuto
100 operazioni di commutazione al giorno
Durata dell’impulso
50 ms…1 s
Tipo di controllo remoto
Pulsante luminoso 3 mA
Segnalazione locale
Indicazione ON/OFF
Modalità di montaggio
Fisso
Supporto di montaggio
Guida DIN
Numero di moduli da 9 mm
2
Altezza
84 mm
Larghezza
18 mm
Profondità
60 mm
Durata elettrica
AC-21: 200.000 cicli
AC-22: 100.000 cicli
Connessioni – terminali
Circuito di comando: terminali a tunnel per 1 cavo rigido da 0,5…4 mm²
Circuito di comando: terminali a tunnel per 1 cavo rigido con capocorda da 0,5…4 mm²
Circuito di comando: terminali a tunnel per 1 cavo flessibile da 1…4 mm²
Circuito di comando: terminali a tunnel per 1 cavo flessibile con capocorda da 1…4 mm²
Circuito di potenza: terminali a tunnel per 1 cavo rigido da 1,5…4 mm²
Circuito di potenza: terminali a tunnel per 1 cavo rigido con capocorda da 1,5…4 mm²
Circuito di potenza: terminali a tunnel per 1 cavo flessibile da 1,5…4 mm²
Circuito di potenza: terminali a tunnel per 1 cavo flessibile con capocorda da 1,5…4 mm²
Lunghezza di spelatura dei fili
11 mm
Coppia di serraggio
1 N·m
Compatibilità di gamma
Acti 9 iATEt
Acti 9 iATL4
Acti 9 iATLc
Acti 9 iATLc+s
Acti 9 iATLm
Acti 9 iATLs
Acti 9 iATLz
Acti 9 iETL iTL 16
Acti 9 iATLc+c
Acti 9 iATL24
Standard
EN 669-1
EN 669-2-2
Certificazioni del prodotto
GOST
Marchi di qualità
NF
CEBEC
KEMA
VDE
IMQ
Livello di rumore
60 dB
Grado di protezione IP
IP20 conforme a IEC 60529 (a sportello aperto)
IP40 conforme a IEC 60529 (in involucro)
Grado di inquinamento
3
Tropicalizzazione
2
Umidità relativa
95% a 55 °C
Temperatura ambiente di funzionamento
-20…50 °C
Temperatura ambiente di stoccaggio
-40…70 °C
Tipo di confezione 1
PCE
Numero di unità nella confezione 1
1
Altezza della confezione 1
1,8 cm
Larghezza della confezione 1
7,5 cm
Lunghezza della confezione 1
8,5 cm
Peso della confezione 1
110 g
Tipo di confezione 2
BB1
Numero di unità nella confezione 2
12
Altezza della confezione 2
8 cm
Larghezza della confezione 2
9 cm
Lunghezza della confezione 2
23 cm
Peso della confezione 2
1,376 kg
Tipo di confezione 3
S03
Numero di unità nella confezione 3
144
Altezza della confezione 3
30 cm
Larghezza della confezione 3
30 cm
Lunghezza della confezione 3
40 cm
Peso della confezione 3
17,196 kg
Garanzia
18 mesi
