Descrizione del Prodotto

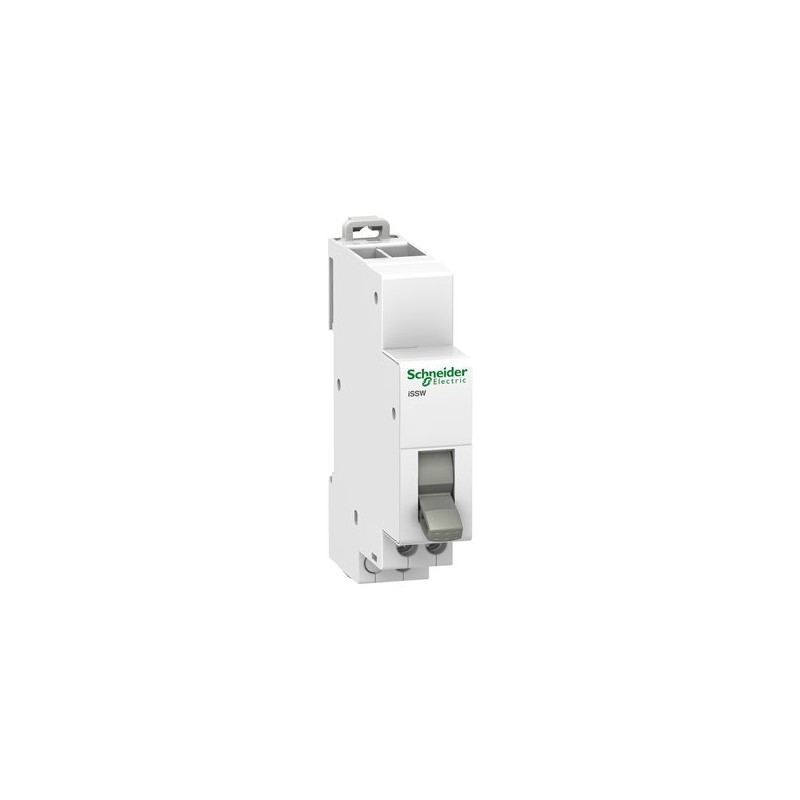

Il commutatore iSSW A9E18071 di Schneider Electric è un interruttore lineare utilizzato per il controllo manuale dei circuiti elettrici. Presenta 2 posizioni con 2 contatti di scambio (2 C/O). La parete separata da fasi può essere divisa per consentire il passaggio di tutti i tipi di barre di distribuzione a pettine. È dotato di terminali sfalsati per semplificare la connessione.
Caratteristiche Tecniche
Gamma di prodotto: Acti9
Nome del prodotto: Acti9 iSSW
Tipo di prodotto o componente: Interruttore lineare
Nome dispositivo: iSSW
Applicazione: Controllo di circuiti elettrici
Composizione e tipologia contatti: 2 C/O
Tensione nominale di esercizio [Ue]: 250 V AC 50/60 Hz
Corrente operativa nominale [Ie]: 20 A
Tipo di comando: Leva a 2 posizioni
Marcatura: 0 – 1
Modalità di montaggio: Aggancio
Supporto per montaggio: Guida DIN
Passi da 9 mm: 4
Altezza: 82 mm
Larghezza: 36 mm
Profondità: 75 mm
Colore: Bianco
Durata elettrica: AC-22: 30.000 cicli con cos φ = 0,8
Connessioni – morsetti: Morsetto tunnel alternato (lato inferiore) per 2 cavi flessibili da 0,5 a 2,5 mm²; Morsetto tunnel alternato (lato inferiore) per 2 cavi rigidi senza terminazione cavo da 0,5 a 2,5 mm²
Lunghezza spelatura fili: 9 mm
Coppia di serraggio: 1 Nm
Grado di protezione (IP): IP20 conforme a IEC 60529
Tropicalizzazione: Trattamento 2 (umidità relativa 95% a 55°C)
Grado di inquinamento: 3
Temperatura di funzionamento: da -20°C a +50°C
Temperatura di stoccaggio: da -40°C a +70°C
Norme di riferimento: IEC 60669-1, IEC 60947-5-1
Informazioni Ambientali
Il prodotto è confezionato con cartone riciclato con un contenuto minimo del 70% (50% negli Stati Uniti). Alcuni ordini possono includere cartone non riciclato fino ad esaurimento scorte. Il prodotto non è attualmente incluso in un programma di recupero partner di Schneider Electric.
Garanzia
Il prodotto è coperto da una garanzia di 18 mesi.
Documentazione
Per ulteriori dettagli, è possibile consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
