Descrizione del Prodotto

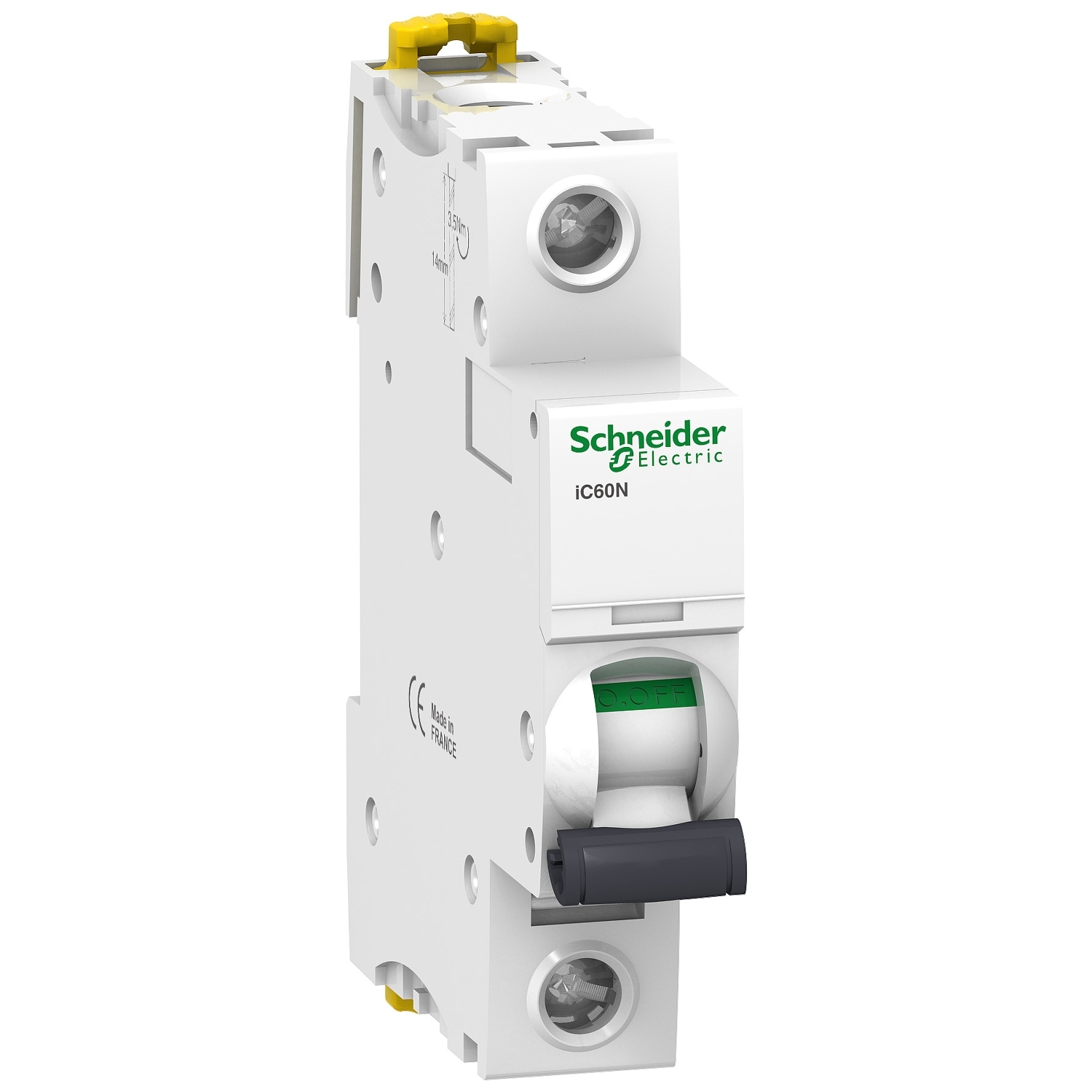

L’interruttore magnetotermico SCHNEIDER A9F78116 appartiene alla gamma Acti9 iC60N ed è progettato per la protezione dei circuiti elettrici da sovraccarichi e cortocircuiti. È un dispositivo monofase con una corrente nominale di 16A e una curva di intervento di tipo B.
Caratteristiche Tecniche
– Numero di Poli: 1P
– Numero di Poli Protetti: 1
– Corrente Nominale [In]: 16A
– Curva di Intervento: B
– Potere di Interruzione: 6000A conforme a EN/IEC 60898-1 a 230V AC; 10kA conforme a EN/IEC 60947-2 a 220-240V AC
– Tensione Nominale di Isolamento [Ui]: 500V AC
– Tensione Nominale di Tenuta ad Impulso [Uimp]: 6kV
– Frequenza di Rete: 50/60Hz
– Classe di Limitazione Energetica: 3
– Categoria di Sovratensione: IV
– Grado di Inquinamento: 3
– Temperatura di Funzionamento: da -35°C a 70°C
– Temperatura di Stoccaggio: da -40°C a 85°C
– Durata Meccanica: fino a 20.000 cicli
– Durata Elettrica: fino a 10.000 cicli
– Grado di Protezione: IP20; IP40 se installato in quadro
– Dimensioni (LxAxP): 18mm x 85mm x 78,5mm
– Peso: 0,215 kg
Connessioni e Montaggio
– Sezione Conduttore Collegabile: 1-25mm² rigido; 1-16mm² flessibile
– Lunghezza Spelatura Fili: 14mm
– Coppia di Serraggio: 2Nm
– Montaggio: su guida DIN
– Compatibilità Pettini di Distribuzione: parte superiore o inferiore
Normative e Certificazioni
– Conformità Norme: EN/IEC 60898-1, EN/IEC 60947-2
– Idoneità al Sezionamento: Sì, conforme a EN/IEC 60898-1 e EN/IEC 60947-2
– Categoria di Utilizzazione: Categoria A conforme a EN/IEC 60947-2
Informazioni Aggiuntive
– Applicazione: Distribuzione
– Gamma Prodotto: Acti9 iC60
– Nome Dispositivo: iC60N
– Colore: Bianco (RAL 9003)
Note
Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
