Descrizione del Prodotto

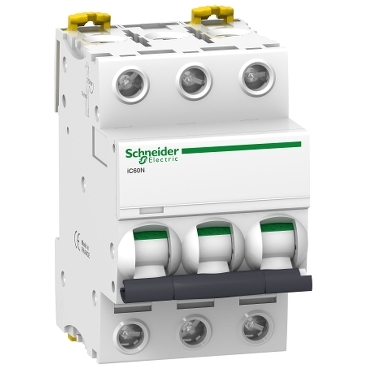

L’interruttore magnetotermico Schneider Electric A9F79306 è un dispositivo di protezione modulare della serie Acti9 iC60N, progettato per la protezione dei circuiti elettrici da sovraccarichi e cortocircuiti. È adatto per applicazioni in impianti di distribuzione elettrica in ambito residenziale, commerciale e industriale.
Caratteristiche Tecniche
Numero di poli: 3
Numero di poli protetti: 3
Corrente nominale [In]: 6 A
Codice curva: C
Potere di interruzione nominale [Icn] secondo EN 60898-1 a 400 V: 6 kA
Potere di interruzione nominale [Icu] secondo IEC 60947-2 a 400 V: 10 kA
Tensione nominale di esercizio [Ue]: 400 V AC 50/60 Hz
Tensione nominale di isolamento [Ui]: 500 V
Tensione nominale di tenuta ad impulso [Uimp]: 6 kV
Frequenza di rete: 50/60 Hz
Classe di limitazione energetica: 3
Categoria di sovratensione: IV
Grado di inquinamento: 3
Grado di protezione (IP): IP20
Temperatura ambiente durante il funzionamento: da -35 °C a 70 °C
Durata meccanica: 20.000 cicli
Durata elettrica: 10.000 cicli
Compatibilità con pettini di distribuzione: Sì, parte superiore o inferiore
Montaggio: Guida DIN
Dimensioni (H x L x P): 85 mm x 54 mm x 78,5 mm
Peso: 0,375 kg
Colore: Bianco
Connessioni
Sezione conduttore collegabile unifilare: 1…25 mm²
Sezione conduttore collegabile multifilare: 1…16 mm²
Lunghezza spelatura fili: 14 mm
Coppia di serraggio: 2 Nm
Certificazioni e Conformità
Norme di riferimento: EN 60898-1, IEC 60947-2
Conformità RoHS: Sì
Conformità REACh: Sì
Informazioni Aggiuntive
Applicazioni: Distribuzione elettrica in ambito residenziale, commerciale e industriale
Funzioni aggiuntive: Sistema VisiSafe™ per indicazione visiva dello stato dell’interruttore
Compatibilità con dispositivi supplementari: Sì
Note
Per ulteriori dettagli e documentazione tecnica, consultare il sito ufficiale di Schneider Electric o contattare il supporto tecnico autorizzato.
