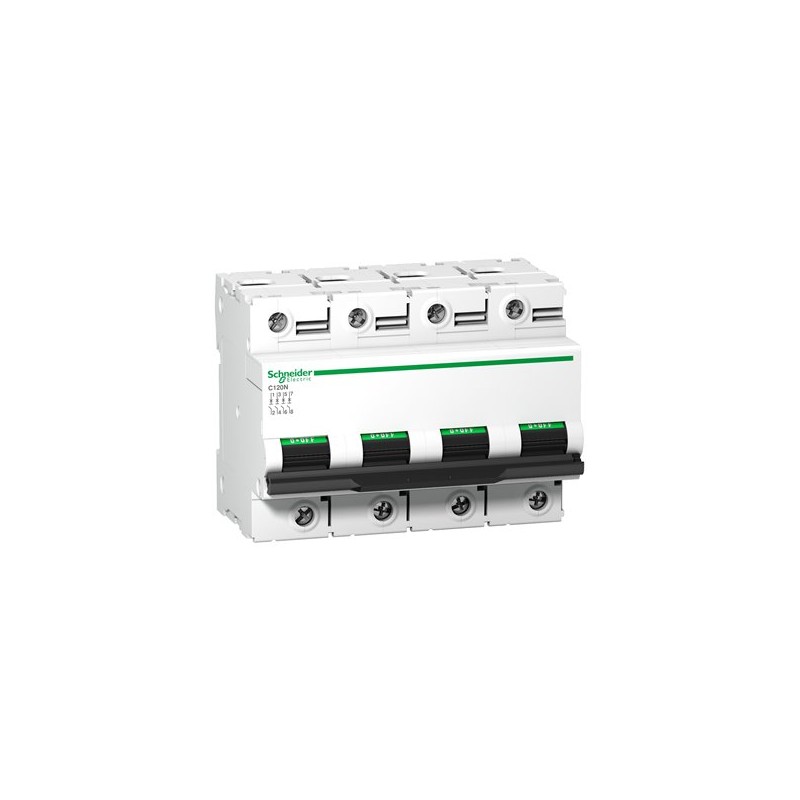

SCHNEIDER A9N18372

Descrizione del Prodotto

L’interruttore magnetotermico SCHNEIDER A9N18372 è un dispositivo modulare della serie Acti9 C120N, progettato per la protezione dei circuiti elettrici contro sovraccarichi e cortocircuiti. È adatto per applicazioni di distribuzione in impianti industriali e commerciali.

Caratteristiche Principali

– **Numero di poli:** 4 (tutti protetti)

– **Corrente nominale (In):** 80 A a 30 °C

– **Curva di intervento:** C

– **Potere di interruzione nominale (Icn):** 10 kA a 230/400 V AC secondo EN/IEC 60898-1

– **Potere di interruzione nominale (Icu):** 20 kA a 220/240 V AC secondo EN/IEC 60947-2; 10 kA a 380/415 V AC secondo EN/IEC 60947-2

– **Tensione nominale di esercizio (Ue):** 380…415 V AC 50/60 Hz

– **Tensione nominale di isolamento (Ui):** 500 V AC

– **Tensione nominale di tenuta ad impulso (Uimp):** 6 kV

– **Frequenza di rete:** 50/60 Hz

– **Classe di limitazione energetica:** 3

– **Categoria di sovratensione:** IV

– **Grado di inquinamento:** 3

– **Grado di protezione (IP):** IP20

– **Durata meccanica:** 20.000 cicli

– **Durata elettrica:** 5.000 cicli

– **Temperatura di funzionamento:** da -25 °C a +70 °C

– **Temperatura di stoccaggio:** da -40 °C a +85 °C

– **Sezione conduttore collegabile unifilare:** 1,5…50 mm²

– **Sezione conduttore collegabile multifilare:** 1…35 mm²

– **Lunghezza spelatura fili:** 15 mm

– **Coppia di serraggio:** 3,5 Nm

– **Compatibilità con pettini di distribuzione:** Sì

– **Possibilità di dispositivi supplementari:** Sì

– **Montaggio:** Guida DIN simmetrica 35 mm

– **Larghezza in unità di suddivisione:** 6

– **Dimensioni (H x L x P):** 81 mm x 108 mm x 73 mm

– **Peso:** 0,82 kg

– **Colore:** Bianco

– **Standard di conformità:** EN/IEC 60898-1, EN/IEC 60947-2

– **Certificazioni:** EAC

– **Garanzia:** 18 mesi

Applicazioni

Questo interruttore è ideale per la protezione dei circuiti elettrici in ambienti industriali e commerciali, garantendo sicurezza e affidabilità grazie alle sue elevate prestazioni e conformità agli standard internazionali.
