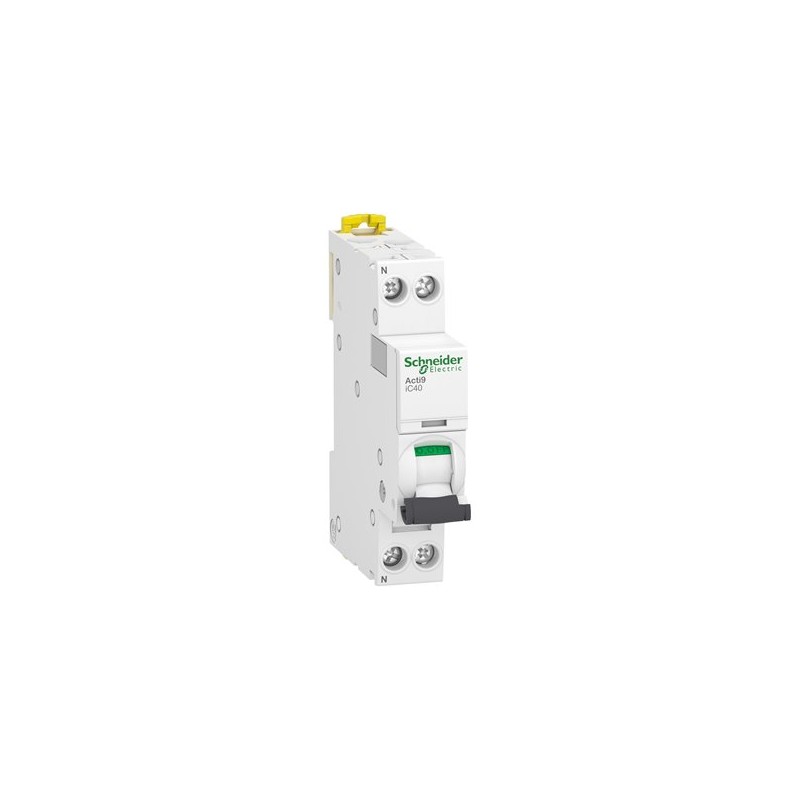

SCHNEIDER A9P42606

Descrizione del Prodotto

L’interruttore magnetotermico Schneider Electric A9P42606 appartiene alla gamma Acti9 iC40. È un dispositivo 1P+N con 1 polo protetto, una corrente nominale di 6 A e una curva di intervento B. Questo interruttore combina la protezione da cortocircuito e sovraccarico, offrendo un potere di interruzione fino a 4,5 kA a 230 V AC secondo la norma EN/IEC 60898-1 e 6 kA a 230 V AC secondo la norma EN/IEC 60947-2. ([se.com](https://www.se.com/it/it/product/A9P42606/interruttore-magnetotermico-ic40a-1p%2Bn-b-6a-4500a/?utm_source=openai))

Caratteristiche Tecniche

– Numero di poli totali: 2
– Numero di poli protetti: 1
– Corrente nominale: 6 A
– Caratteristica di intervento: Curva B
– Tensione nominale di esercizio (Ue): 230 V AC
– Tensione nominale di isolamento (Ui): 400 V AC
– Tensione nominale di tenuta ad impulso (Uimp): 4 kV
– Potere di interruzione nominale (Icn) secondo EN 60898-1 a 230 V: 4,5 kA
– Potere di interruzione nominale (Icu) secondo IEC 60947-2 a 230 V: 6 kA
– Frequenza: 50/60 Hz
– Classe di limitazione energetica: 3
– Categoria di sovratensione: 3
– Grado di inquinamento: 3
– Temperatura ambiente durante il funzionamento: da -25°C a 70°C
– Grado di protezione (IP): IP20
– Profondità di incasso: 44 mm
– Larghezza in unità di suddivisione: 1 modulo DIN (18 mm)
– Sezione conduttore collegabile unifilare: da 1 a 16 mm²
– Sezione conduttore collegabile multifilare: da 1 a 10 mm²
– Conduttore neutro a connessione: Sì
– Dispositivi supplementari possibili: Sì
– Installazione a incasso: No
– Antideflagrante: No

Benefici

– Risparmio di spazio nel quadro elettrico: Design compatto che ottimizza l’utilizzo dello spazio disponibile.
– Protezione combinata: Offre protezione sia contro i cortocircuiti che contro i sovraccarichi, garantendo una maggiore sicurezza dell’impianto elettrico.
– Sistema VisiTrip: Permette il rilevamento rapido di difettosità, riducendo i tempi di riparazione e manutenzione. ([se.com](https://www.se.com/it/it/product/A9P42606/interruttore-magnetotermico-ic40a-1p%2Bn-b-6a-4500a/?utm_source=openai))

Applicazioni

Il sistema Acti9 iC40 è dedicato a installazioni nel settore terziario, offrendo soluzioni affidabili per la protezione dei circuiti elettrici in ambienti commerciali e industriali. ([se.com](https://www.se.com/it/it/product/A9P42606/interruttore-magnetotermico-ic40a-1p%2Bn-b-6a-4500a/?utm_source=openai))

Documentazione

Per ulteriori dettagli tecnici e certificazioni, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric. ([se.com](https://www.se.com/it/it/product/A9P42606/interruttore-magnetotermico-ic40a-1p%2Bn-b-6a-4500a/?utm_source=openai))
