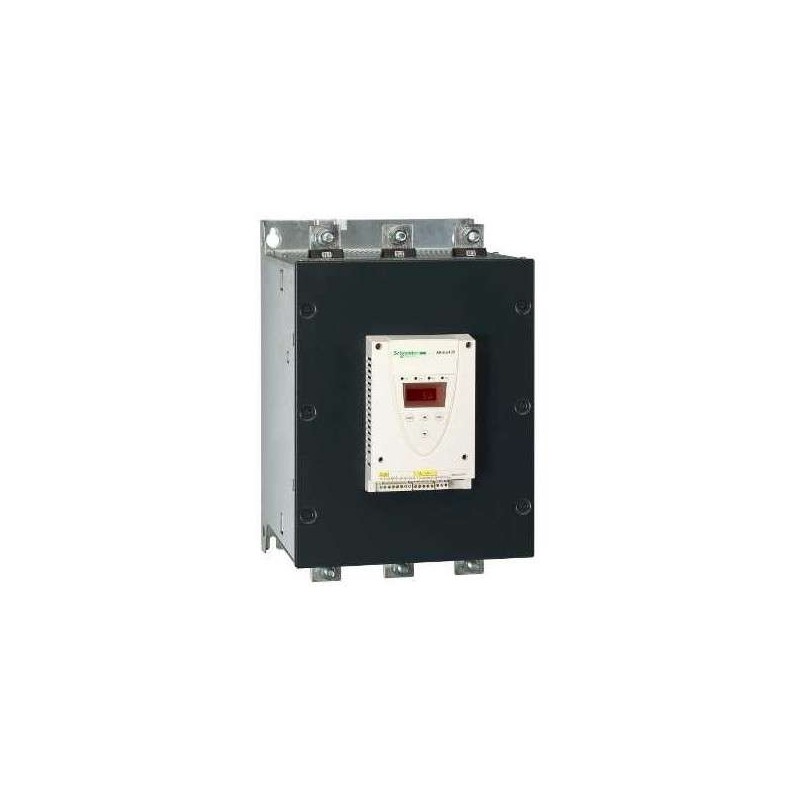

SCHNEIDER ATS22C48Q

Descrizione del prodotto

L’avviatore statico Altistart 22 di Schneider Electric, modello ATS22C48Q, è progettato per l’avvio e l’arresto controllato di motori asincroni trifase. È ideale per applicazioni come pompe centrifughe e a pistone, ventilatori, compressori a vite e apparecchiature per la movimentazione dei materiali. Dispone di un ingresso per sonda termica PTC per rilevare il surriscaldamento del motore e offre numerose funzioni di monitoraggio. Inoltre, è dotato di un bypass integrato ed è compatibile con il software SoMove, che consente il salvataggio e il trasferimento delle impostazioni di configurazione.

Caratteristiche tecniche

Corrente nominale di esercizio (Ie) a 40°C: 480 A

Tensione di esercizio nominale (Ue): 230 V

Potenza nominale motore trifase, circuito standard, a 230 V: 132 kW

Potenza nominale motore trifase, circuito standard, a 400 V: 250 kW

Potenza nominale motore trifase, circuito a triangolo, a 230 V: 220 kW

Potenza nominale motore trifase, circuito a triangolo, a 400 V: 355 kW

Funzione: Una direzione di rotazione

Bypass integrato: Sì

Con display: No

Regolazione della coppia: Sì

Temperatura ambiente senza declassamento: 40 °C

Tensione di alimentazione pilota nominale (Us) per AC 50 Hz: 230 V

Tensione di alimentazione pilota nominale (Us) per AC 60 Hz: 220 V

Tensione di alimentazione pilota nominale (Us) per DC: 24 V

Tipo di tensione per l’azionamento: AC

Protezione integrata contro il sovraccarico del motore: Sì

Classe di intervento: Altro

Grado di protezione (IP): IP20

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
