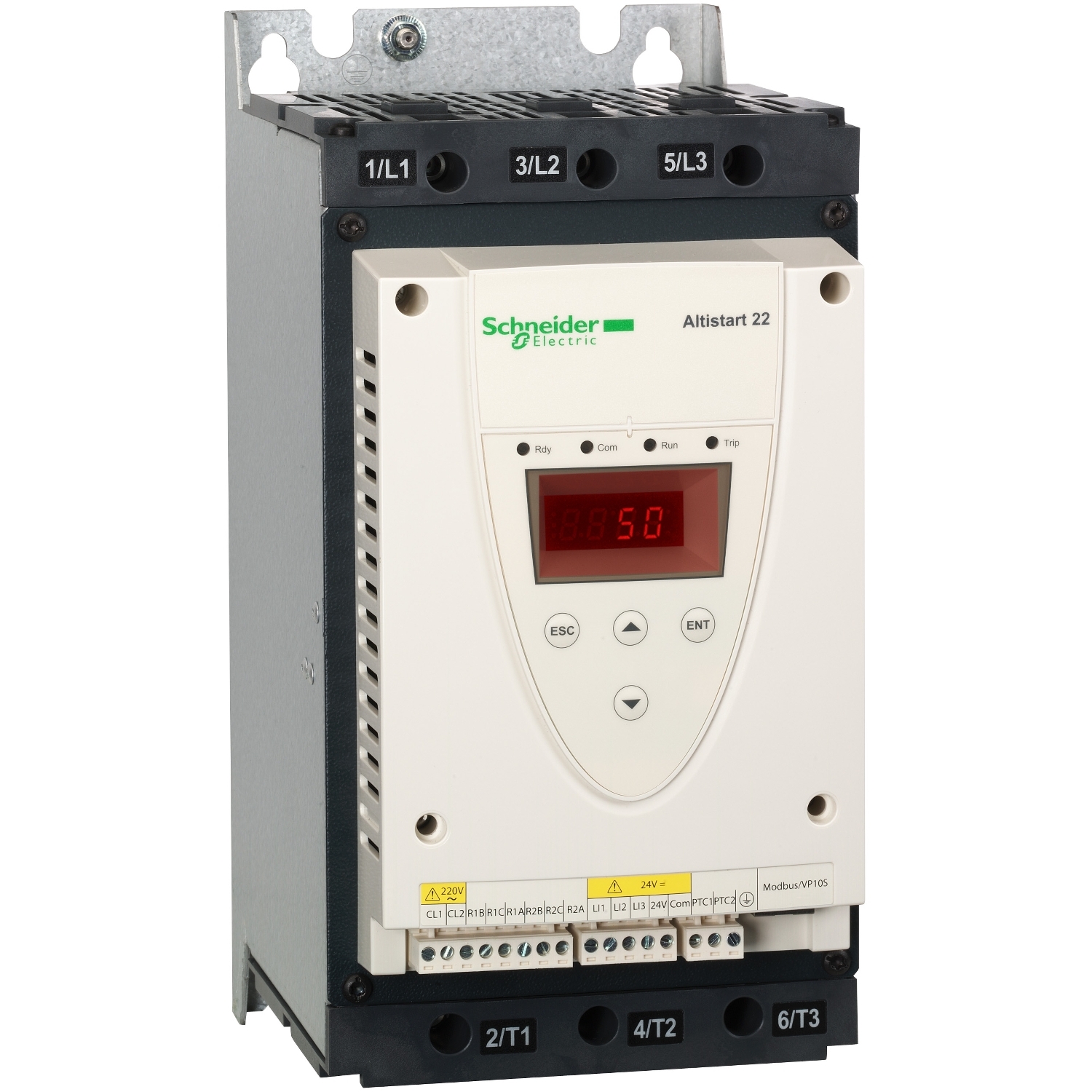

SCHNEIDER ATS22D75Q

Descrizione del Prodotto

L’ATS22D75Q di Schneider Electric è un avviatore statico (soft starter) progettato per motori asincroni trifase, ideale per applicazioni su pompe e ventilatori. Questo dispositivo consente un avvio e un arresto graduali, riducendo gli stress meccanici e prolungando la durata delle apparecchiature.

Caratteristiche Principali

– **Gamma di prodotto**: Altistart 22

– **Tipo di prodotto**: Avviatore statico

– **Applicazioni specifiche**: Pompe e ventilatori

– **Numero di fasi**: 3 fasi

– **Tensione di alimentazione nominale [Us]**: 230…440 V -15…10%

– **Potenza motore**: 18,5 kW a 230 V; 37 kW a 400 V; 37 kW a 440 V

– **Corrente nominale di fabbrica**: 69 A

– **Categoria di utilizzo**: AC-53A

– **Tipo di avviamento**: Avvio con controllo della coppia (corrente limitata a 3,5 In)

– **Grado di protezione IP**: IP20

Caratteristiche Complementari

– **Stile di montaggio**: Con dissipatore di calore

– **Funzioni disponibili**: Bypass interno

– **Limiti di tensione di alimentazione**: 195…484 V

– **Frequenza di alimentazione**: 50…60 Hz -10…10%

– **Frequenza di rete**: 45…66 Hz

– **Connessione del dispositivo**: Nella linea di alimentazione del motore; Ai terminali delta del motore

– **Tensione del circuito di controllo [Uc]**: 230 V -15…10% 50/60 Hz

– **Consumo del circuito di controllo**: 20 W

– **Numero di uscite discrete**: 2

– **Tipo di uscite discrete**: Uscite a relè R1 e R2 230 V per funzionamento, allarme, trip, fermo, non fermo, avviamento, pronto C/O

– **Corrente minima di commutazione**: 100 mA a 12 V DC (uscite a relè)

– **Corrente massima di commutazione**: 5 A a 250 V AC resistivo; 5 A a 30 V DC resistivo; 2 A a 250 V AC induttivo; 2 A a 30 V DC induttivo

– **Numero di ingressi discreti**: 3

– **Tipo di ingressi discreti**: (LI1, LI2, LI3) logici, 5 mA 4,3 kΩ

– **Tensione degli ingressi discreti**: 24 V ≤ 30 V

– **Logica degli ingressi discreti**: Logica positiva LI1, LI2, LI3 a Stato 0: 11 V, ≥ 5 mA

– **Corrente di uscita**: 0,4…1 Icl regolabile

– **Ingresso sonda PTC**: 750 Ω

– **Protocollo della porta di comunicazione**: Modbus

– **Tipo di connettore**: 1 RJ45

– **Collegamento dati di comunicazione**: Serial

– **Interfaccia fisica**: RS485 multidrop

– **Velocità di trasmissione**: 4800, 9600 o 19200 bps

– **Dispositivi installati**: 31

– **Tipo di protezione**: Guasto di fase: linea; Protezione termica: motore; Protezione termica: avviatore

– **Marcatura**: CE

– **Tipo di raffreddamento**: Convezione forzata

– **Posizione operativa**: Verticale +/- 10 gradi

– **Altezza**: 295 mm

– **Larghezza**: 145 mm

– **Profondità**: 207 mm

– **Peso netto**: 12 kg

– **Gamma di potenza motore AC-3**: 15…25 kW a 200…240 V 3 fasi; 30…50 kW a 380…440 V 3 fasi

– **Tipo di avviatore motore**: Avviatore statico

Ambiente

– **Compatibilità elettromagnetica**: Emissioni condotte e irradiate livello A conforme a IEC 60947-4-2; Onde oscillanti smorzate livello 3 conforme a IEC 61000-4-12; Scarica elettrostatica livello 3 conforme a IEC 61000-4-2; Immunità ai transitori elettrici livello 4 conforme a IEC 61000-4-4; Immunità alle interferenze radioelettriche irradiate livello 3 conforme a IEC 61000-4-3; Impulso di tensione/corrente livello 3 conforme a IEC 61000-4-5

– **Standard**: EN/IEC 60947-4-2

– **Certificazioni del prodotto**: CSA; UL; GOST; CCC; C-Tick

– **Resistenza alle vibrazioni**: 1 gn (f= 13…200 Hz) conforme a EN/IEC 60068-2-6; 1,5 mm (f= 2…13 Hz) conforme a EN/IEC 60068-2-6

– **Resistenza agli urti**: 15 gn per 11 ms conforme a EN/IEC 60068-2-27

– **Livello di rumore**: 45 dB

– **Grado di inquinamento**: Livello 2 conforme a IEC 60664-1

– **Umidità relativa**: 0…95% senza condensa o gocciolamento conforme a EN/IEC 60068-2-3

– **Temperatura ambiente per il funzionamento**: -10…40 °C (senza derating); 40…60 °C (con derating della corrente del 2,2% per °C)

– **Temperatura ambiente per lo stoccaggio**: -25…70 °C

– **Altitudine operativa**: ≤ 1000 m senza derating; > 1000…< 2000 m con derating della corrente del 2,2% per ogni 100 m aggiuntivi
