Descrizione del Prodotto

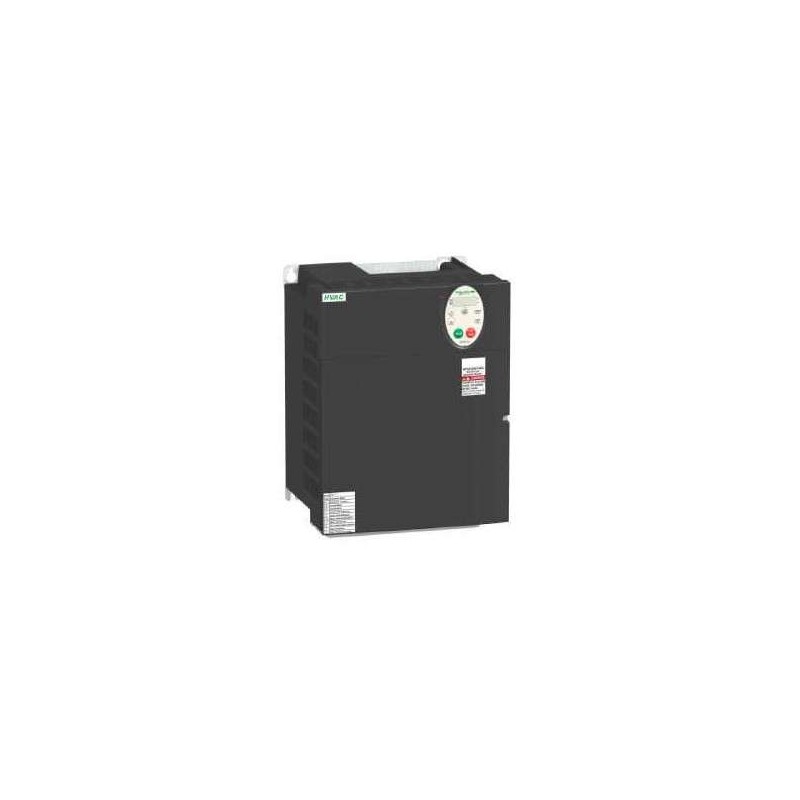

Il variatore di velocità Altivar 212 (modello ATV212HD18N4) è progettato per il controllo di motori asincroni trifase, con una potenza nominale fino a 18,5 kW (25 HP) e una tensione di alimentazione compresa tra 380 V e 480 V AC. È specificamente indicato per applicazioni HVAC, come riscaldamento, ventilazione, condizionamento e pompaggio. Il dispositivo integra un filtro EMC di classe C2 e presenta un grado di protezione IP21, rendendolo adatto per ambienti interni.
Caratteristiche Tecniche
– Potenza Motore: 18,5 kW (25 HP)
– Tensione di Alimentazione: 380…480 V AC (-15%…+10%)
– Frequenza di Alimentazione: 50/60 Hz (-5%…+5%)
– Corrente di Linea: 27,8 A a 480 V; 34,8 A a 380 V
– Corrente di Uscita Nominale: 37 A
– Frequenza di Uscita: 0,5…200 Hz
– Numero di Fasi in Ingresso/Uscita: 3
– Ingressi Analogici: 2
– Uscite Analogiche: 1
– Ingressi Digitali: 3
– Protocolli di Comunicazione Supportati: Modbus, BACnet, METASYS N2, APOGEE FLN P1, LonWorks
– Grado di Protezione: IP21
– Filtro EMC Integrato: Classe C2
– Dimensioni (L x A x P): 245 mm x 330 mm x 190 mm
– Peso: 11,65 kg
– Temperatura di Funzionamento: -10…40 °C
– Certificazioni: CE, UL, CSA, C-Tick, NOM
Funzionalità Principali
– Efficienza Energetica: Riduzione dei consumi energetici fino al 70% rispetto ai sistemi di controllo tradizionali.
– Compatibilità Ambientale: Conforme alle direttive RoHS e RAEE per la protezione dell’ambiente.
– Facilità di Integrazione: Supporta vari protocolli di comunicazione per una facile integrazione nei sistemi di gestione degli edifici.
– Protezione Avanzata: Include protezioni contro sovracorrente, sovratensione, sottotensione, sovratemperatura e cortocircuito.
– Design Compatto: Dimensioni ridotte per un’installazione agevole in spazi limitati.
Applicazioni Tipiche
– HVAC: Riscaldamento, ventilazione e condizionamento dell’aria.
– Pompaggio: Controllo di pompe in sistemi idraulici.
– Gestione dei Fluidi: Applicazioni che richiedono un controllo preciso della velocità del motore per la gestione dei fluidi.
Note
Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
