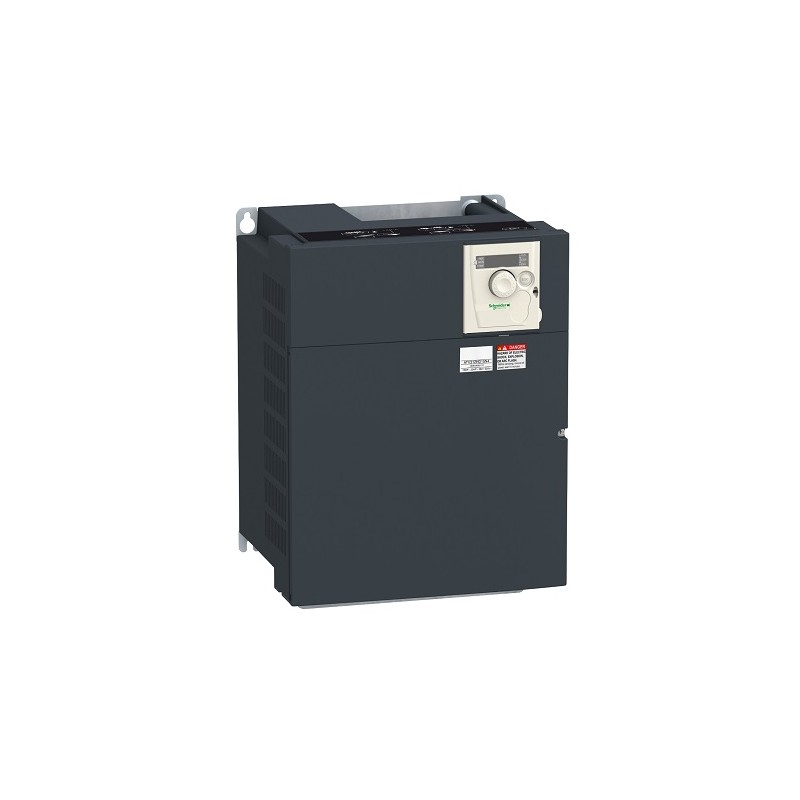

SCHNEIDER ATV312HD11N4

Descrizione del Prodotto

L’ATV312HD11N4 è un variatore di velocità della serie Altivar 312 di Schneider Electric, progettato per il controllo di motori asincroni in applicazioni industriali semplici. Offre funzionalità avanzate di controllo e comunicazione, garantendo efficienza e affidabilità.

Specifiche Tecniche

– **Potenza del motore**: 11 kW (15 HP)
– **Tensione di alimentazione**: 380…500 V (-15%…+10%)
– **Frequenza di alimentazione**: 50…60 Hz (-5%…+5%)
– **Numero di fasi**: 3 fasi
– **Corrente di linea**: 37,2 A a 380 V; 28,4 A a 500 V
– **Potenza apparente**: 25 kVA
– **Corrente transitoria massima**: 41,6 A per 60 s
– **Dissipazione di potenza**: 397 W a carico nominale
– **Gamma di velocità**: 1…50
– **Frequenza di uscita**: 0…500 Hz
– **Frequenza di commutazione nominale**: 4 kHz (regolabile da 2 a 16 kHz)
– **Coppia di sovraccarico transitoria**: 170…200% della coppia nominale del motore
– **Coppia di frenatura**: 150% per 60 s con resistenza di frenatura; 100% con resistenza di frenatura in continuo; 150% senza resistenza di frenatura
– **Filtri EMC**: Integrati, Classe A
– **Protocolli di comunicazione**: Modbus, CANopen
– **Ingressi analogici**: 3
– **Uscite analogiche**: 1
– **Ingressi digitali**: 6
– **Uscite digitali**: 2
– **Grado di protezione**: IP20 sulla parte superiore senza piastra di copertura; IP21 sui terminali di connessione; IP31 sulla parte superiore; IP41 sulla parte superiore
– **Dimensioni (L x P x A)**: 245 mm x 198 mm x 329,5 mm
– **Peso**: 9 kg

Caratteristiche Principali

– **Controllo del motore**: Controllo vettoriale senza sensore con segnale PWM
– **Protezione**: Protezione da sovracorrente, sovratensione, sottotensione, perdita di fase, cortocircuito tra fasi motore e terra, surriscaldamento del drive e del motore
– **Montaggio**: Montaggio a parete in ambienti puliti o in armadi elettrici
– **Temperatura di funzionamento**: -10…50°C senza derating con copertura protettiva; -10…60°C con derating senza copertura protettiva
– **Altitudine operativa**: ≤ 1000 m senza derating; > 1000 m con derating di 1% ogni 100 m

Applicazioni Tipiche

– Macchine semplici
– Sistemi di movimentazione materiali
– Sistemi HVAC
– Applicazioni industriali generali

Note

L’ATV312HD11N4 è stato dichiarato obsoleto il 25 novembre 2022. Si consiglia di verificare la disponibilità di modelli sostitutivi o aggiornati presso Schneider Electric o rivenditori autorizzati.
