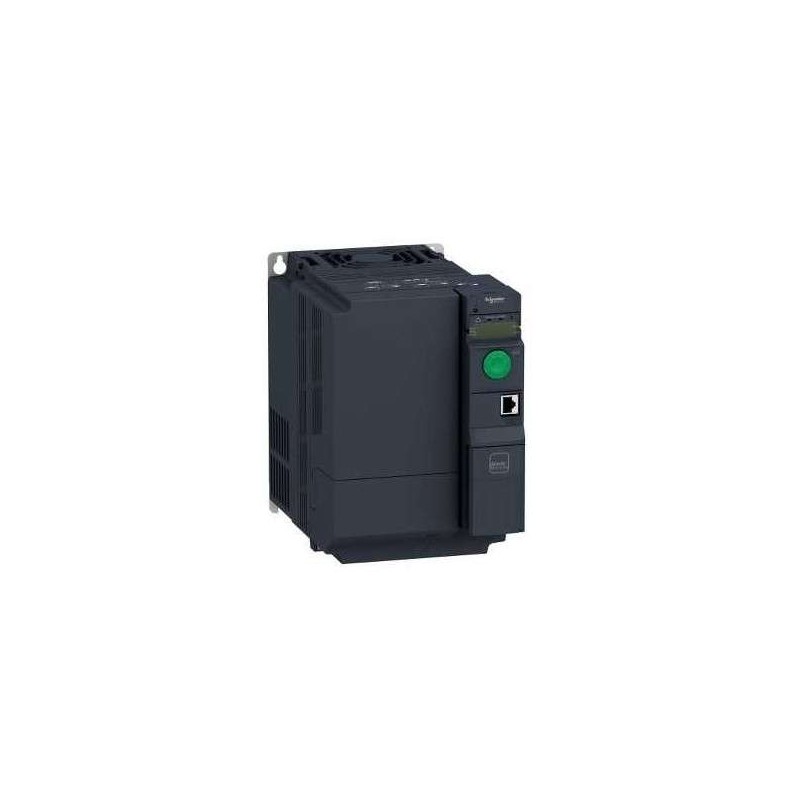

SCHNEIDER ATV320U55N4B

Descrizione del Prodotto

L’Altivar Machine ATV320U55N4B è un variatore di velocità progettato per alimentare motori asincroni e sincroni trifase. Il suo formato “book” consente un’installazione semplice e compatta nei quadri di automazione. È ideale per applicazioni industriali e commerciali, come imballaggi, movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. ([spesaelettrica.it](https://www.spesaelettrica.it/schneider-variatore-di-velocita-atv320-5-5kw-380-500v-3-phase-book-SNRATV320U55N4B?utm_source=openai))

Specifiche Tecniche

• Modello: ATV320U55N4B
• Serie: Altivar Machine ATV320
• Potenza Motore: 5,5 kW (7,5 HP) a 380–500 V, trifase
• Tensione di Alimentazione: 380–500 V (-15% a +10%)
• Corrente di Linea: 20,7 A a 380 V; 14,5 A a 500 V
• Corrente Nominale di Uscita: 14,3 A a 4 kHz di frequenza di commutazione
• Potenza Apparente: 12,6 kVA a 500 V
• Corrente Transitoria Massima: 21,5 A per 60 s
• Gamma di Velocità:
  • Motore Asincrono: 1–100 (anello aperto); 1–1000 (anello chiuso con feedback encoder)
  • Motore Sincrono: 1–50 (anello aperto)
• Precisione di Velocità:
  • Senza Feedback di Velocità: ±10% dello scorrimento nominale per variazione di coppia da 0,2 Tn a Tn
  • Con Feedback Encoder: ±0,01% della velocità nominale per variazione di coppia da 0,2 Tn a Tn
• Precisione di Coppia:
  • Modalità Anello Aperto: ±15%
  • Modalità Anello Chiuso: ±5% con feedback encoder
• Rampe di Accelerazione/Decelerazione: Regolabili separatamente da 0,01 a 9000 s
• Frenatura fino all’Arresto: Tramite iniezione di corrente continua
• Grado di Protezione: IP20
• Temperatura di Funzionamento: -10°C a +50°C senza derating
• Temperatura di Stoccaggio: -25°C a +70°C
• Umidità: 5–95% senza condensa
• Altitudine: ≤1000 m senza derating; derating applicato sopra i 1000 m
• Dimensioni (L x A x P): 90 mm x 232 mm x 172 mm
• Peso: Circa 2,9 kg

Caratteristiche Aggiuntive

• Filtro EMC: Classe C2 integrato
• Unità di Frenatura Integrata: Sì
• Ingressi Analogici: 3
• Ingressi Digitali: 6
• Uscite Analogiche: 1
• Uscite Digitali: 1
• Interfacce di Comunicazione: Modbus, CANopen
• Frequenza di Uscita Massima: 599 Hz
• Funzionalità di Sicurezza: 5 funzioni di sicurezza configurabili tramite software SoMove
• Conformità Normativa: IEC/EN 61800-5-1, IEC/EN 61800-3, CE, UL, CSA, NOM, EAC, RCM

Applicazioni Tipiche

L’ATV320U55N4B è progettato per soddisfare le esigenze di costruttori di macchine (OEM) in applicazioni quali imballaggi, movimentazione dei materiali, tessile, lavorazione dei materiali, attuatori meccanici e sollevamento. ([schneidercontrol.com](https://schneidercontrol.com/pdd/1/3/17/405/ATV320U55N4B?utm_source=openai))
