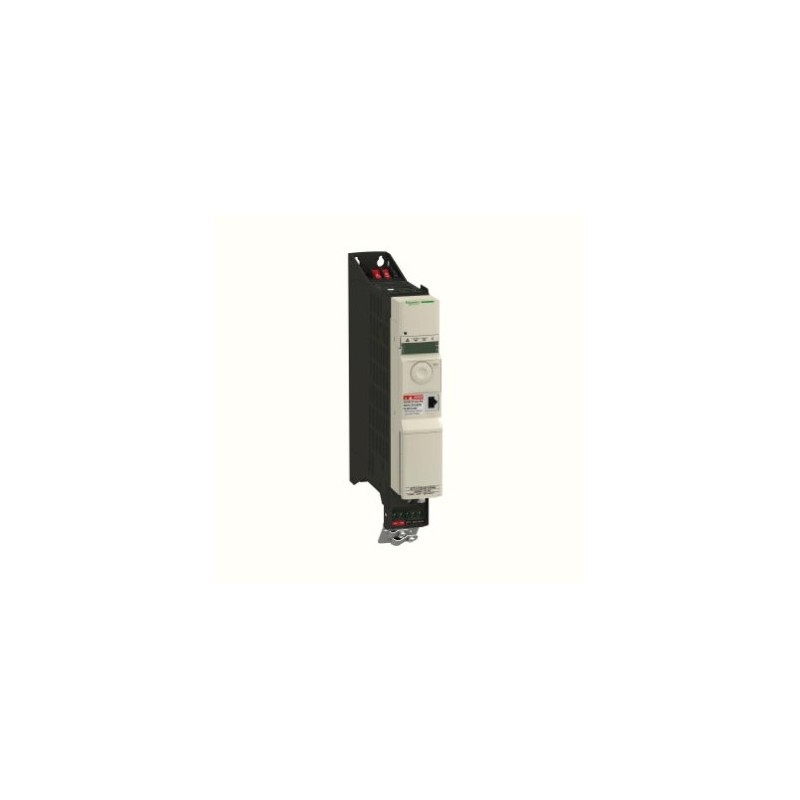

SCHNEIDER ATV32H037N4

Descrizione del Prodotto

Il variatore di velocità Schneider Electric ATV32H037N4 è progettato per il controllo di motori asincroni e sincroni in applicazioni industriali complesse. Offre un design compatto con dissipatore di calore integrato, facilitando l’installazione in spazi ristretti. ([se.com](https://www.se.com/be/en/product/ATV32H037N4/variable-speed-drive-atv32-0-37-kw-400-v-3-phase-with-heat-sink/?utm_source=openai))

Caratteristiche Principali

– **Gamma di prodotti**: Altivar 32
– **Tipo di prodotto**: Variatore di velocità
– **Applicazione specifica**: Macchine complesse
– **Filtro EMC**: Integrato, Classe C2
– **Numero di fasi**: 3 fasi
– **Tensione di alimentazione**: 380…500 V (-15…+10%)
– **Frequenza di alimentazione**: 50…60 Hz (-5…+5%)
– **Potenza motore**: 0,37 kW (0,5 HP)
– **Corrente di linea**: 2,1 A a 380 V; 1,6 A a 500 V
– **Potenza apparente**: 1,4 kVA a 500 V
– **Corrente di uscita nominale**: 1,5 A a 4 kHz
– **Corrente transitoria massima**: 2,3 A per 60 s
– **Frequenza di uscita**: 0,0005…0,599 kHz
– **Frequenza di commutazione nominale**: 4 kHz
– **Frequenza di commutazione regolabile**: 2…16 kHz
– **Gamma di velocità**: 1…100 per motori asincroni in modalità a circuito aperto
– **Precisione della velocità**: ±10% dello scorrimento nominale da 0,2 Tn a Tn
– **Precisione della coppia**: ±15%
– **Sovracoppia transitoria**: 170…200%
– **Coppia di frenatura**: ≤170% con resistenza di frenatura
– **Profili di controllo per motori asincroni**: Rapporto tensione/frequenza (2 o 5 punti), Controllo vettoriale di flusso senza sensore, U/f quadratico per risparmio energetico
– **Profili di controllo per motori sincroni**: Controllo vettoriale senza sensore
– **Anello di regolazione**: Regolatore PID regolabile
– **Compensazione dello scorrimento del motore**: Automatica indipendentemente dal carico
– **Segnalazione locale**: LED per tensione del drive, errore CANopen, esecuzione CANopen e difetto del variatore
– **Tensione di uscita**: ≤ tensione di alimentazione
– **Livello di rumore**: 43 dB
– **Isolamento**: Elettrico tra alimentazione e controllo
– **Connessioni elettriche**: Terminali a vite per controllo (0,5…1,5 mm²), motore/resistenza di frenatura (1,5…2,5 mm²) e alimentazione potenza (1,5…4 mm²)
– **Coppia di serraggio**: 0,5 Nm per controllo, 0,6 Nm per motore/resistenza di frenatura, 1,2 Nm per alimentazione potenza
– **Alimentazione interna per potenziometro di riferimento**: 10,5 V CC ±5%, ≤10 mA con protezione da sovraccarico e cortocircuito
– **Numero di ingressi analogici**: 3
– **Tipo di ingressi analogici**: Tensione AI1 0…10 V CC (30 kΩ, 10 bit), Tensione differenziale bipolare AI2 ±10 V CC (30 kΩ, 10 bit), Corrente AI3 0…20 mA (250 Ω, 10 bit)
– **Durata di campionamento**: 2 ms per AI1, AI2, AI3
– **Tempo di risposta**: 8 ms ±0,7 ms per LI1…LI6, 2 ms per R1A, R1B, R1C, R2A, R2C
– **Precisione**: ±0,2% per AI1, AI2, AI3 da -10 a 60°C; ±0,5% per AI1, AI2, AI3 a 25°C; ±1% per AO1 a 25°C; ±2% per AO1 da -10 a 60°C
– **Errore di linearità**: ±0,2…0,5% del valore massimo per AI1, AI2, AI3; ±0,3% per AO1
– **Numero di uscite analogiche**: 1
– **Tipo di uscite analogiche**: Corrente AO1 0…20 mA (800 Ω, 10 bit), Tensione AO1 0…10 V (470 Ω, 10 bit)
– **Numero di uscite digitali**: 3
– **Tipo di uscite digitali**: Relè configurabile R1A, R1B, R1C (NA/NC, 100.000 cicli), Relè configurabile R2A, R2B (NA, 100.000 cicli), Logica LO
– **Corrente di commutazione minima**: 5 mA a 24 V CC per relè configurabile
– **Corrente di commutazione massima**: 3 A a 250 V CA resistivo (cos φ = 1) per R1; 4 A a 30 V CC resistivo (cos φ = 1) per R1; 2 A a 250 V CA induttivo (cos φ = 0,4) per R1, R2; 2 A a 30 V CC induttivo (cos φ = 0,4) per R1, R2; 5 A a 250 V CA resistivo (cos φ = 1) per R2; 5 A a 30 V CC resistivo (cos φ = 1) per R2
– **Numero di ingressi digitali**: 7
– **Tipo di ingressi digitali**: Programmabili PNP/NPN LI1…LI4 (24…30 V CC livello 1 PLC), Programmabili PNP/NPN LI5…LI6 (24…30 V CC livello 1 PLC), PNP/NPN LI7 (24…30 V CC livello 1 PLC)
– **Logica di ingresso digitale**: Logica negativa (sink) per LI1…LI6 (>19 V, 19 V, <13 V)
– **Rampe di accelerazione e decelerazione**: S, U, L, decelerazione automatica
– **Frenatura fino all'arresto**: Tramite iniezione di corrente continua
– **Tipo di protezione**: Interruzione fase di ingresso per il drive
– **Protocollo di comunicazione**: CANopen
– **Tipo di connettore**: 1 RJ45 per Modbus/CANopen sul frontale
– **Interfaccia fisica**: RS485 a 2 fili per Modbus
– **Frame di trasmissione**: RTU per Modbus
– **Tipo di polarizzazione**: Nessuna impedenza per Modbus
– **Numero di indirizzi**: 1…127 per CANopen
– **Metodo di accesso**: Slave per CANopen
– **Compatibilità elettromagnetica**: Immunità ai disturbi di livello 3 secondo IEC 61000-4-5
– **Larghezza**: 45 mm
– **Altezza**: 317 mm
– **Profondità**: 245 mm
– **Peso del prodotto**: 2,5 kg
– **Scheda opzionale**: Scheda di comunicazione CANopen Daisy Chain
– **Funzionalità**: MID
– **Applicazione specifica**: Altre applicazioni

Note

Il modello ATV32H037N4 è stato dichiarato obsoleto il 18 ottobre 2023. Il prodotto consigliato come sostituto è
