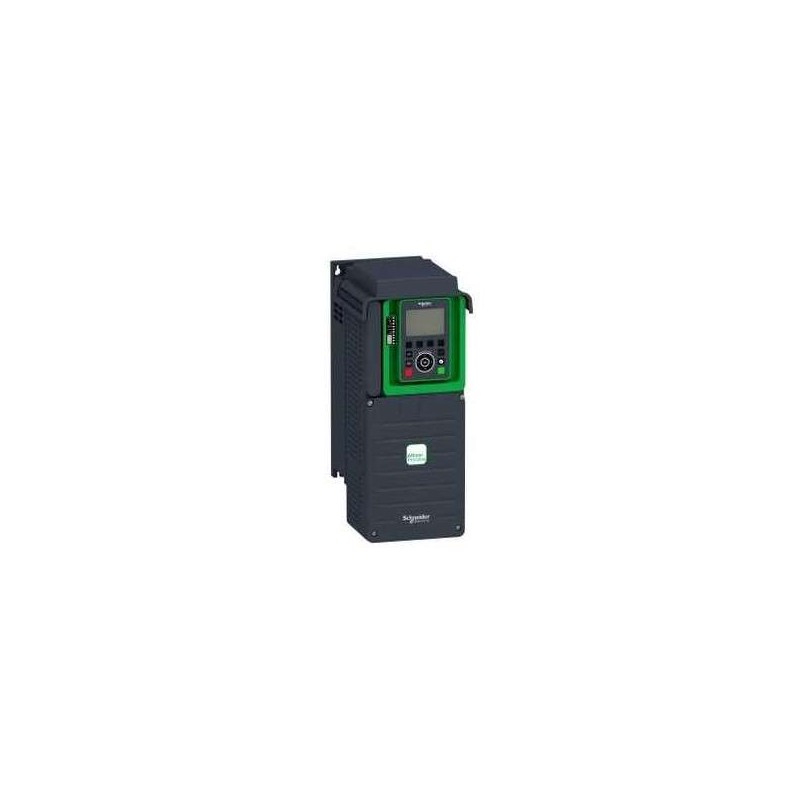

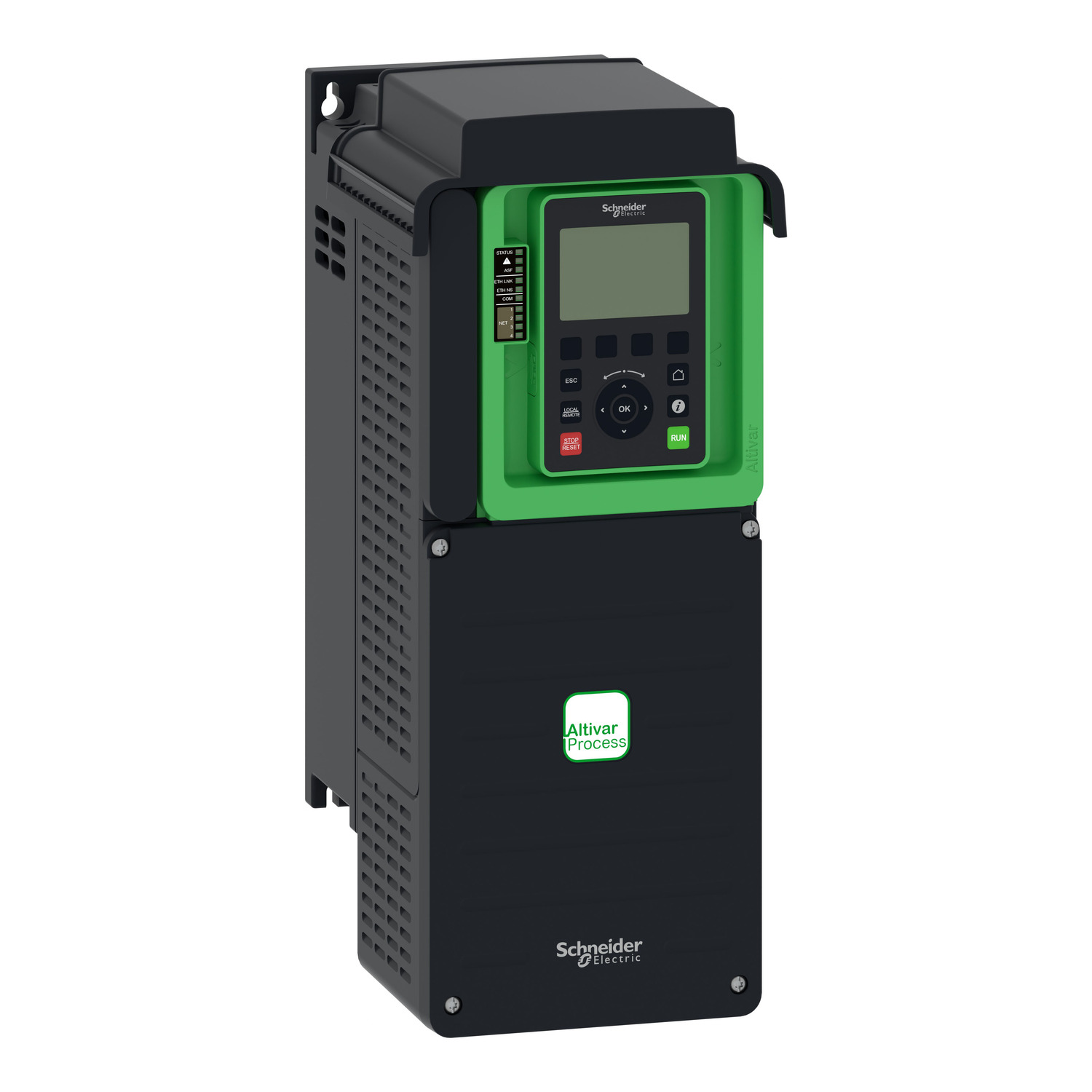

SCHNEIDER ATV630D11N4

Descrizione del Prodotto

Il variatore di velocità Altivar Process ATV630D11N4 di Schneider Electric è progettato per alimentare motori asincroni e sincroni trifase. È ideale per applicazioni nei settori del trattamento e gestione dei fluidi, come acqua e acque reflue, settore minerario, petrolio e gas, e alimenti e bevande. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Caratteristiche Principali

– Potenza nominale: 11 kW (15 hp) per impiego normale; 7,5 kW (10 hp) per impiego pesante. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Tensione di alimentazione: 380-480 V AC con tolleranza del -15%/+10%. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Frequenza di alimentazione: 50/60 Hz con tolleranza del ±5%. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Corrente di uscita nominale: 23,5 A per impiego normale; 16,5 A per impiego pesante. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Frequenza di uscita: da 0,1 a 500 Hz. ([it.rs-online.com](https://it.rs-online.com/web/p/inverter/1253264?utm_source=openai))

– Grado di protezione: IP21 conforme a IEC 60529. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Raffreddamento: convezione forzata. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Interfacce di Comunicazione

– Porte integrate: 1 Ethernet, 2 seriali, 3 RJ45. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Protocolli supportati: Modbus TCP, Ethernet/IP, Profinet, Profibus DP V1, DeviceNet, CANopen. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Ingressi/Uscite

– Ingressi analogici: 3. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Uscite analogiche: 2. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Ingressi digitali: 6. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Dimensioni e Peso

– Larghezza: 171 mm. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Altezza: 409 mm. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Profondità: 233 mm. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Peso: 7,7 kg. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Funzionalità Aggiuntive

– Funzione “Stop and Go” per ridurre il consumo energetico fino al 30% in standby. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Monitoraggio e controllo dei processi integrati. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Dashboard integrato per la misurazione dell’alimentazione e dell’energia. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Certificazioni

– Conformità a standard internazionali: CE, UL, CSA, EAC. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

– Etichetta Green Premium™ per prestazioni ambientali avanzate. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Applicazioni Tipiche

– Sistemi HVAC commerciali e industriali.

– Pompe industriali e trattamento delle acque.

– Sistemi di refrigerazione e raffreddamento di processo.

– Controllo di irrigazione e applicazioni agricole.

– Pannelli di controllo OEM che richiedono una gestione robusta dei motori. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Accessori e Opzioni

– Kit di ventole.

– Terminale display grafico.

– Moduli di espansione I/O.

– Moduli di comunicazione.

– Filtri di ingresso EMC. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric. ([se.com](https://www.se.com/it/it/product/ATV630D11N4/variatore-di-velocit%C3%A0-atv630-11-kw-380480-v-ip21-ul-tipo-1/?utm_source=openai))
