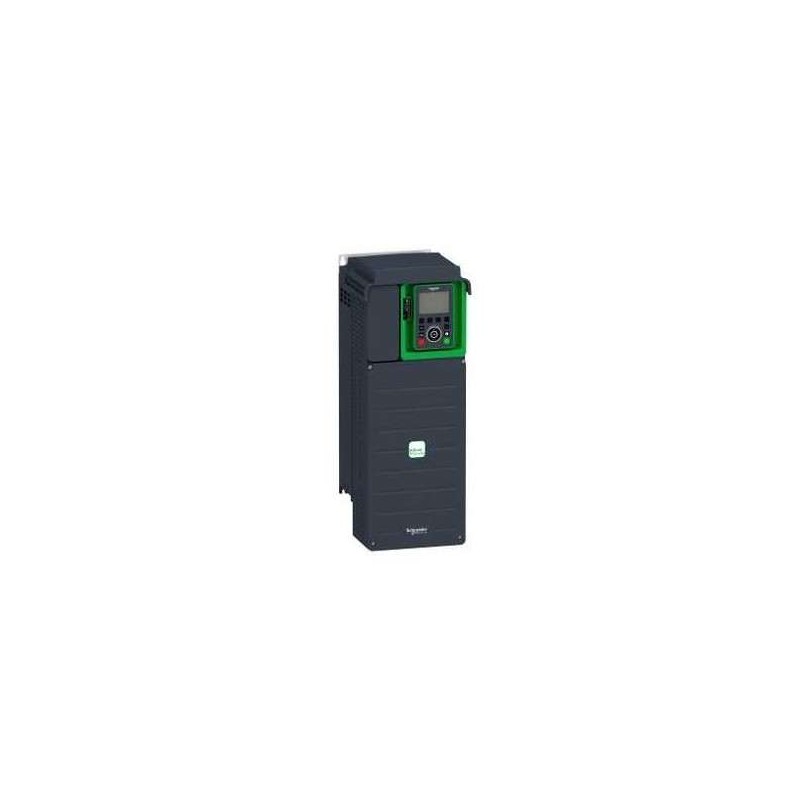

SCHNEIDER ATV630D15N4

Descrizione del Prodotto

Il variatore di velocità Altivar Process ATV630D15N4 di Schneider Electric è progettato per alimentare motori asincroni e sincroni trifase. È ideale per applicazioni nei settori dei processi e delle utilities, offrendo funzionalità avanzate per il monitoraggio e il controllo dei processi, nonché per la gestione dell’energia.

Caratteristiche Principali

– Potenza nominale: 15 kW (20 HP) per applicazioni a carico normale; 11 kW (15 HP) per applicazioni a carico pesante.

– Tensione di alimentazione: 380…480 V AC con tolleranza -15%/+10%.

– Frequenza di alimentazione: 50/60 Hz con tolleranza ±5%.

– Corrente di uscita nominale: 31,7 A a 4 kHz in modalità normale; 23,5 A a 4 kHz in modalità pesante.

– Frequenza di uscita: da 0,0001 a 500 Hz.

– Grado di protezione: IP21 conforme a IEC 60529.

– Modalità di raffreddamento: Convezione forzata.

– Dimensioni: 211 mm (larghezza) x 546 mm (altezza) x 232 mm (profondità).

– Peso: 13,6 kg.

Funzionalità Integrate

– Dashboard integrato per la misurazione dell’alimentazione e dell’energia.

– Monitoraggio e controllo dei processi integrati.

– Funzione Stop&Go per ridurre il consumo di energia in modalità standby.

– Monitoraggio e protezione degli asset.

– Monitoraggio delle derive.

Interfacce di Comunicazione

– 1 porta Ethernet RJ45 per Modbus TCP.

– 2 porte seriali RJ45 per Modbus.

– Slot per moduli di comunicazione opzionali: CANopen, DeviceNet, Profibus DP V1, Profinet, Ethernet IP/Modbus TCP/MD-Link.

Ingressi/Uscite

– 3 ingressi analogici.

– 6 ingressi digitali.

– 2 uscite analogiche.

– 3 uscite relè.

Protezione e Sicurezza

– Protezione termica del motore.

– Funzione Safe Torque Off (STO) con livello di sicurezza SIL 3.

– Protezione contro sovracorrenti, sovratensioni e cortocircuiti.

Applicazioni Tipiche

– Settore dell’acqua e delle acque reflue.

– Industria mineraria, dei minerali e dei metalli.

– Settore petrolifero e del gas.

– Industria alimentare e delle bevande.

Certificazioni e Conformità

– Conformità a EN/IEC 61800-3 categoria C2 per EMC.

– Conformità a UL 508C.

– Certificazione ATEX zona 2/22.

Note Aggiuntive

– Progettato per montaggio a parete in posizione verticale con inclinazione massima di ±10°.

– Accessori disponibili: kit di ventole, terminale display grafico.

– Opzioni disponibili: moduli di espansione I/O, moduli di comunicazione, filtri di ingresso EMC.
