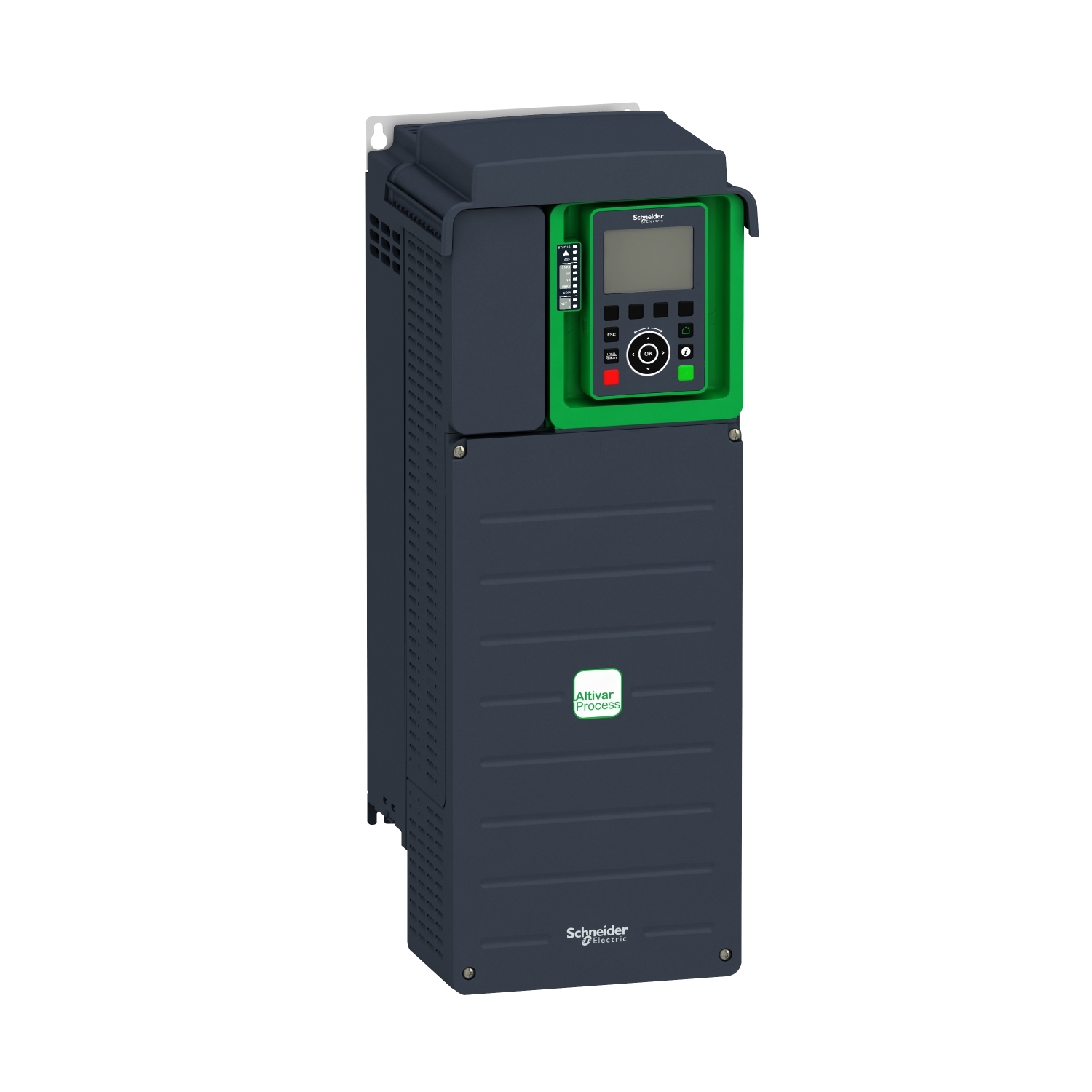

SCHNEIDER ATV930D18N4

Descrizione del Prodotto

Il variatore di velocità Schneider Electric ATV930D18N4 fa parte della serie Altivar Process ATV900, progettata per applicazioni industriali che richiedono un controllo preciso del motore e un’elevata efficienza energetica. Questo modello è adatto per motori asincroni e sincroni, offrendo funzionalità avanzate per la gestione dei processi.

Specifiche Tecniche

• Potenza Motore:

  18,5 kW (25 HP) per applicazioni standard.

• Tensione di Alimentazione:

  380…480 V con tolleranza -15%/+10%.

• Frequenza di Rete:

  50/60 Hz con tolleranza ±5%.

• Corrente di Uscita Nominale:

  39,2 A a 4 kHz per applicazioni standard.

• Frequenza di Uscita Massima:

  599 Hz.

• Frequenza di Commutazione:

  Regolabile da 2 a 16 kHz; nominale a 4 kHz.

• Grado di Protezione:

  IP21.

• Filtri EMC:

  Integrati, conformi alle categorie C2 e C3 secondo EN/IEC 61800-3.

• Unità di Frenatura:

  Integrata.

• Ingressi/Uscite:
  • Ingressi Analogici:

    3.

  • Ingressi Digitali:

    8.

  • Uscite Analogiche:

    2.

  • Uscite Digitali:

    1.

• Interfacce di Comunicazione:
  • Ethernet/IP:

    Sì.

  • Modbus TCP:

    Sì.

  • PROFINET IO:

    Sì.

  • CANopen:

    Sì.

  • DeviceNet:

    Sì.

  • Profibus DP V1:

    Opzionale.

• Dimensioni (L x A x P):

  211 mm x 545,9 mm x 235 mm.

• Peso:

  14,2 kg.

• Temperatura di Funzionamento:

  Da -15°C a +50°C senza derating.

• Altitudine Operativa:

  Fino a 1000 m senza derating.

Applicazioni Tipiche

• Trattamento Acque e Acque Reflue:

  Pompe e soffianti.

• Sistemi HVAC:

  Controllo variabile di ventilatori e compressori.

• Processi Industriali:

  Regolazione di flusso, coppia e pressione.

• Movimentazione Materiali e Produzione:

  Applicazioni con motori ad alta coppia.

Caratteristiche Principali

• Controllo Avanzato del Motore:

  Per risparmi energetici e maggiore efficienza operativa.

• Connettività Ethernet Integrata:

  Per IIoT e gestione remota.

• Design Compatto e Robusto:

  Affidabilità in ambienti industriali.

• Funzionalità di Comunicazione e Sicurezza Flessibili:

  Per sistemi complessi.

Certificazioni e Conformità

• Certificazioni:

  CE, UL, CSA.

• Conformità Ambientale:

  RoHS, REACh.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric.
