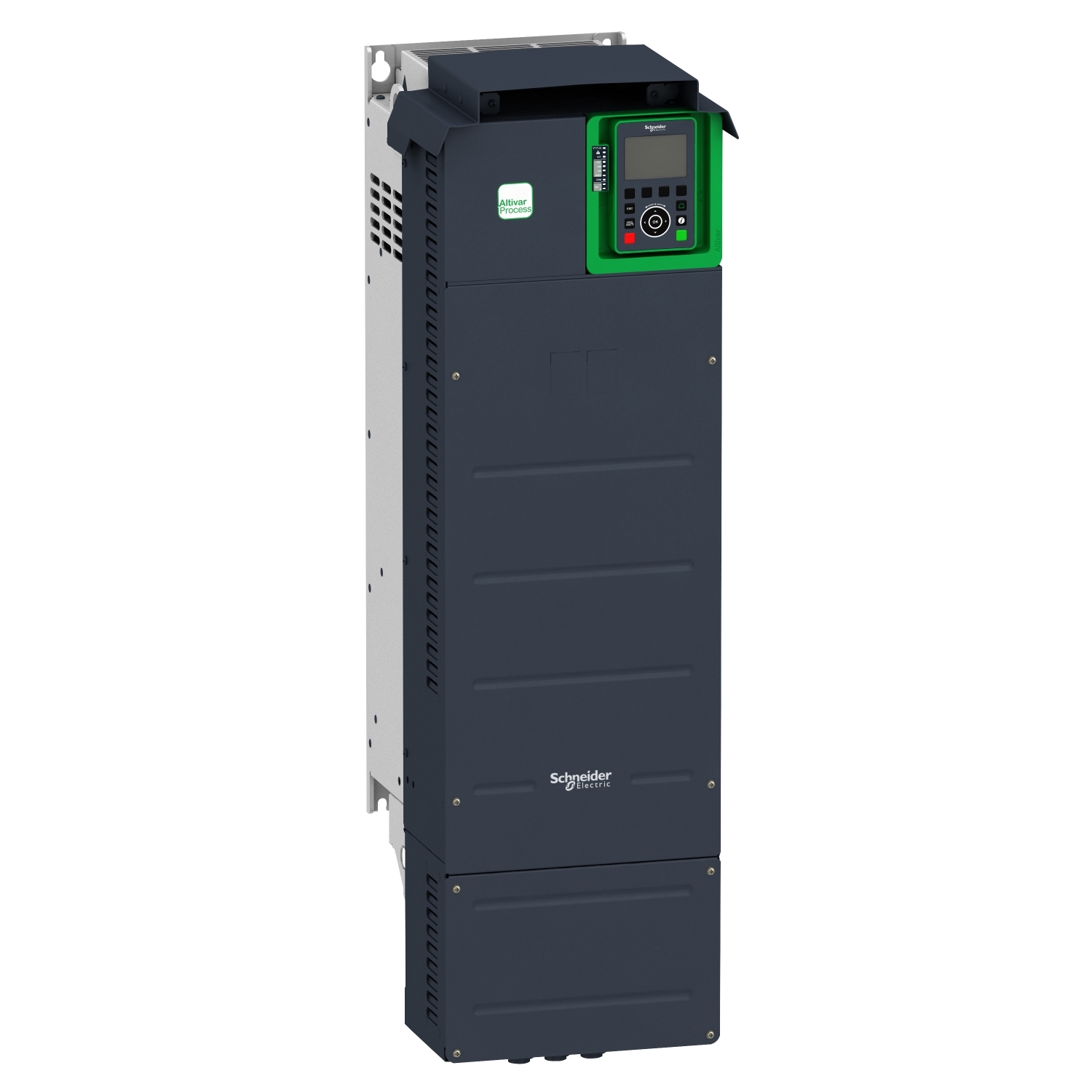

SCHNEIDER ATV930D75N4

Descrizione del Prodotto

Il variatore di velocità Schneider Electric ATV930D75N4 fa parte della serie Altivar Process ATV900, progettata per applicazioni industriali che richiedono un controllo preciso dei motori, efficienza energetica e connettività avanzata. Questo modello è adatto per motori sincroni e asincroni, offrendo prestazioni elevate in ambienti industriali esigenti.

Caratteristiche Principali

– Potenza Nominale: 75 kW (100 HP) per applicazioni con sovraccarico leggero (fino al 120%); 55 kW (75 HP) per applicazioni con sovraccarico elevato (fino al 150%).
– Tensione di Alimentazione: Trifase, 380–480 V ±10%.
– Tipi di Motori Supportati: Motori sincroni e asincroni.
– Frequenza di Uscita: 0,1–599 Hz.
– Modalità di Controllo: V/f (Tensione/Frequenza), Controllo vettoriale di flusso senza sensori (SFVC), Controllo vettoriale di flusso con encoder.
– Comunicazioni Integrate: Ethernet/IP, Modbus TCP, server web integrato per diagnostica remota.
– Filtro EMC Integrato: Conforme alla categoria C3 secondo EN/IEC 61800-3.
– Funzione di Sicurezza: Safe Torque Off (STO).
– Monitoraggio Energetico: Monitoraggio in tempo reale delle prestazioni e del consumo energetico.

Specifiche Tecniche

– Modello: ATV930D75N4.
– Serie: Altivar Process ATV930.
– Potenza del Motore: 75 kW (100 HP) per duty normale; 55 kW (75 HP) per duty pesante.
– Corrente di Uscita Nominale: 145 A per duty normale; 106 A per duty pesante a 2,5 kHz.
– Corrente Transitoria Massima: 174 A per 60 secondi (duty normale).
– Frequenza di Commutazione: Predefinita a 4 kHz (regolabile da 2,5 a 8 kHz).
– Grado di Protezione: IP21 conforme a IEC 61800-5-1.
– Temperatura di Funzionamento: -15°C a +50°C senza derating.
– Altitudine: Fino a 1000 m senza derating.
– Montaggio: A parete o su pannello.
– Dimensioni (L x A x P): 290 mm x 922 mm x 325,5 mm.
– Peso: 59 kg.

Applicazioni

– Settore Acqua e Acque Reflue: Stazioni di pompaggio e sistemi di trattamento.
– Sistemi HVAC: Ventilatori e compressori ad alta potenza.
– Petrolio e Gas, Miniere: Controllo motore robusto in condizioni difficili.
– Produzione Industriale: Controllo ottimizzato per sistemi di processo continuo.

Vantaggi

– Controllo Motore Avanzato: Supporta motori sincroni e asincroni con alta precisione.
– Ottimizzazione dei Processi: Funzioni integrate di monitoraggio e controllo per regolazioni in tempo reale.
– Connettività: Server web e registrazione dati per una rapida risoluzione dei problemi e manutenzione preventiva.
– Efficienza Energetica: La funzione Stop-and-Go riduce il consumo energetico durante i periodi di inattività.

Documentazione

Per ulteriori dettagli, consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
