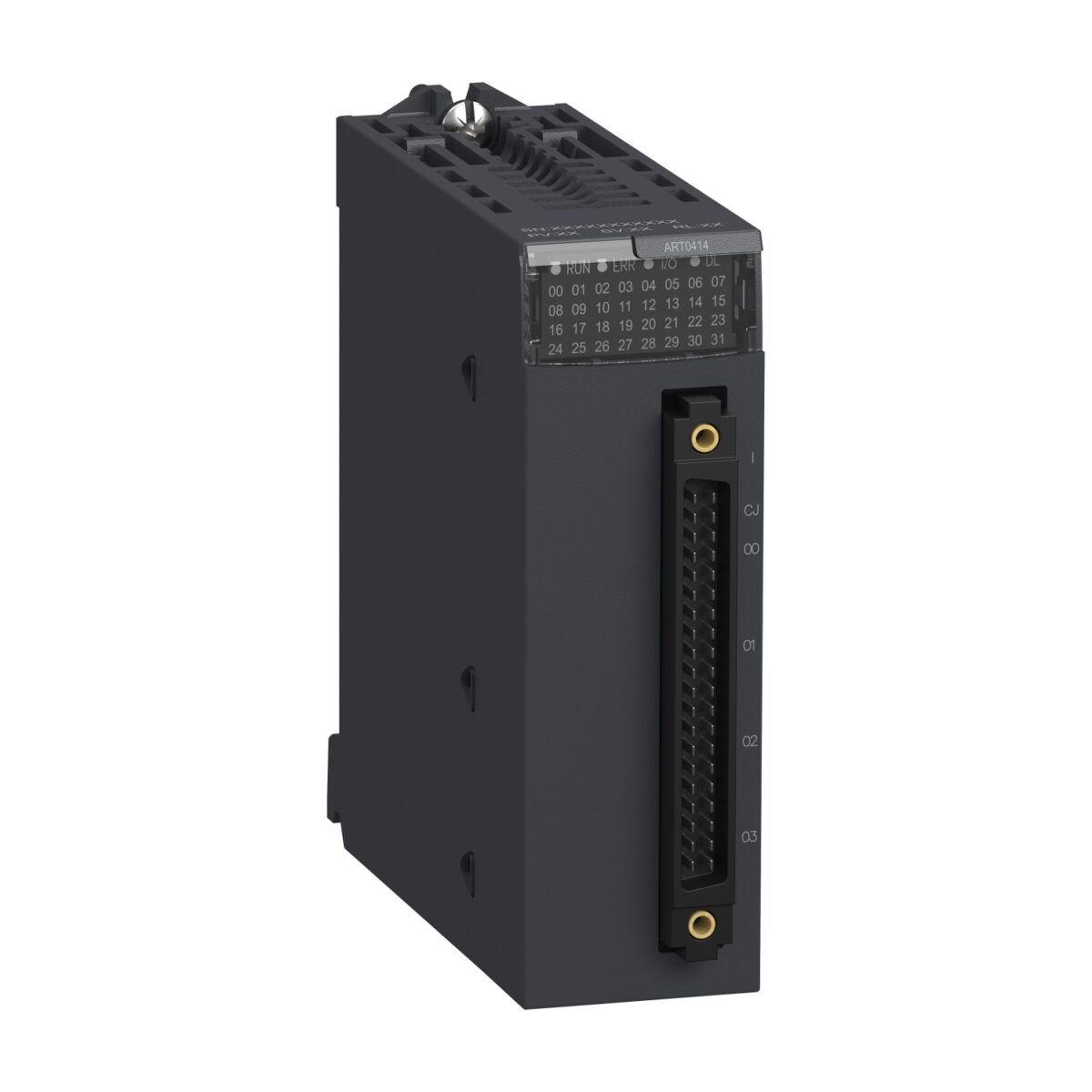

SCHNEIDER BMXART0414

Descrizione del Prodotto

Il modulo di ingressi analogici BMXART0414 fa parte della serie Modicon X80 di Schneider Electric. Questo modulo offre 4 ingressi isolati a bassa risoluzione (15 bit + segno) e supporta segnali di tensione, termocoppia, sonda di temperatura o resistenza, a seconda della configurazione scelta. Occupa un singolo slot nel rack e dispone di una custodia che fornisce protezione IP20 all’elettronica. ([spesaelettrica.it](https://www.spesaelettrica.it/schneider-modulo-ingressi-analogici-m340-4-ingressi-temperatura-SNRBMXART0414?utm_source=openai))

Specifiche Tecniche

– **Numero di ingressi analogici:** 4
– **Risoluzione degli ingressi analogici:** 16 bit
– **Tipi di segnali di ingresso supportati:** Tensione, termocoppia, sonda di temperatura, resistenza
– **Tensione di isolamento:** 1400 V DC tra canali e bus; 750 V DC tra canali; 750 V DC tra canali e terra
– **Consumo di corrente:** 150 mA a 3,3 V DC; 40 mA a 24 V DC
– **Dimensioni:** Altezza 100 mm, Larghezza 32 mm, Profondità 150 mm
– **Peso:** 0,135 kg
– **Temperatura operativa:** 0…60 °C
– **Altitudine operativa:** 0…2000 m; 2000…5000 m con fattore di declassamento
– **Categoria di protezione:** IP20
– **Certificazioni:** SIL secondo IEC 61508: Nessuna; Livello di performance secondo EN ISO 13849-1: Nessuno
– **Compatibilità:** Serie M340 di Schneider Electric
– **Connessione elettrica:** Raccordo a innesto
– **LED di stato:** RUN: 1 LED verde; Diagnostica via: 1 LED per via verde; ERR: 1 LED rosso; I/O: 1 LED rosso
– **Rifiuto modalità comune:** 120 dB a 50/60 Hz
– **Rifiuto modo differenziale:** 60 dB a 50/60 Hz
– **Compensazione a freddo:** Esterno con sonda Pt100
– **Tipo di filtro:** Filtraggio digitale primario
– **Tempo nominale ciclo lettura:** 400 ms con sonda di temperatura; 200 ms con termocoppia
– **Errore di misurazione:** Varia in base al tipo di sensore e alla temperatura; ad esempio, ±0,7°C per Ni 1000 a 25°C
– **Deriva di temperatura:** 25 ppm/°C per 400 Ohm; 30 ppm/°C per ±1,28 V
– **Ritaratura:** Interna
– **Tipo di rilevamento:** Circuito aperto per vari tipi di sensori
– **Max resistenza di cablaggio:** 20 Ohm per 2 fili Cu 10; 200 Ohm per 2 fili Ni 1000
– **Risoluzione misura:** 0,1°C per vari tipi di sensori
– **Valore di conversione max:** ±100% per 400 Ohm; ±102,5% per ±1,28 V
– **Altitudine di funzionamento:** 0…2000 m; 2000…5000 m con fattore di declassamento
– **LED di stato:** RUN: 1 LED verde; Diagnostica via: 1 LED per via verde; ERR: 1 LED rosso; I/O: 1 LED rosso
– **Peso prodotto:** 0,135 kg
– **Assorbimento di corrente:** 150 mA a 3,3 V DC; 40 mA a 24 V DC

Applicazioni

Il modulo BMXART0414 è ideale per applicazioni di controllo di processo che richiedono misurazioni precise e affidabili di segnali analogici, come la gestione di temperature tramite termocoppie o sonde di resistenza. ([godplc.com](https://www.godplc.com/product/schneider/schneider-bmxart0414-analog-input-modules/?utm_source=openai))

Compatibilità

Questo modulo è progettato per integrarsi facilmente nei sistemi PLC della serie M340 di Schneider Electric, offrendo flessibilità e scalabilità nelle applicazioni di automazione industriale. ([it.rs-online.com](https://it.rs-online.com/web/p/accessori-per-plc/0147994?utm_source=openai))

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric o contattare il supporto tecnico autorizzato.
