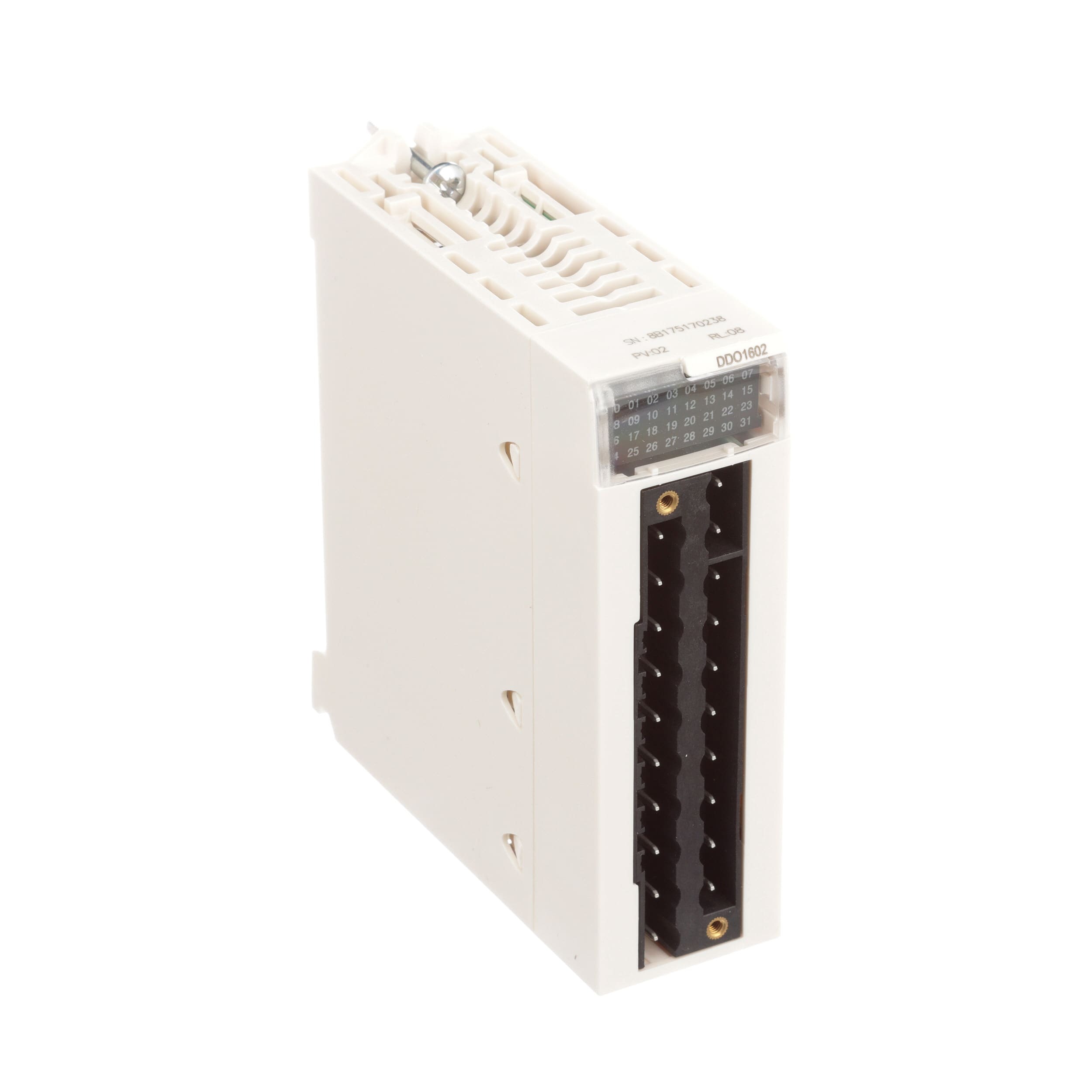

SCHNEIDER BMXDDO1602

Descrizione del Prodotto

Il modulo di uscita digitale BMXDDO1602 fa parte della gamma Modicon X80 di Schneider Electric. Offre 16 uscite a stato solido con logica positiva, operanti a 24 V CC. Questo modulo è progettato per applicazioni industriali che richiedono un controllo affidabile e preciso degli attuatori. ([se.com](https://www.se.com/it/it/product/BMXDDO1602/modulo-uscite-digitali-m340-16-uscite-stato-solido-24-v-cc-positiva/?utm_source=openai))

Specifiche Principali

– Gamma di prodotto: Modicon X80
– Tipo di prodotto: Modulo di uscita digitale
– Numero di uscite discrete: 16 conformi a EN/IEC 61131-2
– Tipo di uscita: Stato solido
– Logica di uscita: Positiva
– Tensione di uscita: 24 V CC (19…30 V CC)
– Corrente di uscita per canale: 0,5 A
– Corrente massima per modulo: 10 A
– Corrente di dispersione massima: 0,5 mA allo stato 0
– Caduta di tensione massima: <1,2 V allo stato 1
– Resistenza di isolamento: >10 MΩ a 500 V CC
– Dissipazione di potenza: 4 W
– Tempo di risposta in uscita: 1,2 ms
– Parallelizzazione delle uscite: Sì, massimo 2
– Consumo di corrente tipico: 79 mA a 3,3 V CC
– Affidabilità MTBF: 392.285 ore
– Protezione: Fusibile esterno, protezione da inversione di polarità, protezione da cortocircuito, protezione da sovraccarico, protezione da sovratensione
– Protezione da sovraccarico in uscita: Con interruttore elettronico (1,5 In < Id < 2 In) e limitatore di corrente
– Protezione da sovratensione in uscita: Con diodo transil
– Protezione da cortocircuito in uscita: Con fusibile esterno da 2 A
– Protezione da inversione di polarità: Diodo montato al contrario
– Soglia di rilevamento della tensione: 18 V CC per pre-attuatore allo stato 0
– Carico massimo di tungsteno: 6 W
– Frequenza di commutazione: 0,5/LI² Hz
– Impedenza di carico (ohmica): >48 Ω
– Indicatori LED: 1 LED verde per funzionamento del modulo (RUN), 1 LED verde per canale per diagnostica, 1 LED rosso per errore del modulo (ERR), 1 LED rosso per I/O del modulo
– Peso del prodotto: 0,12 kg

Specifiche Ambientali

– Grado di protezione IP: IP20
– Direttive: 2014/35/UE – direttiva bassa tensione; 2014/30/UE – compatibilità elettromagnetica
– Rigidità dielettrica: 1500 V CA a 50/60 Hz per 1 minuto tra uscita e terra; 1500 V CA a 50/60 Hz per 1 minuto tra uscita e logica interna
– Resistenza alle vibrazioni: 3 g
– Resistenza agli urti: 30 g
– Temperatura di stoccaggio: da -40 a 85 °C
– Temperatura di funzionamento: da 0 a 60 °C
– Umidità relativa: dal 5% al 95% a 55 °C senza condensa
– Altitudine operativa: da 0 a 2000 m; da 2000 a 5000 m con fattore di declassamento

Dimensioni e Peso

– Altezza: 100 mm
– Larghezza: 33 mm
– Profondità: 150 mm
– Peso netto: 0,12 kg

Conformità e Certificazioni

– Conformità alle direttive: 2014/35/UE (direttiva bassa tensione), 2014/30/UE (compatibilità elettromagnetica)
– Grado di protezione: IP20
– Certificazioni: CE

Applicazioni

Il modulo BMXDDO1602 è ideale per applicazioni di automazione industriale che richiedono il controllo di attuatori come valvole a solenoide, avviatori di motori e indicatori luminosi. La sua progettazione compatta e le funzionalità avanzate lo rendono adatto per l’integrazione in armadi di controllo con spazio limitato. ([se.com](https://www.se.com/it/it/product/BMXDDO1602/modulo-uscite-digitali-m340-16-uscite-stato-solido-24-v-cc-positiva/?utm_source=openai))
