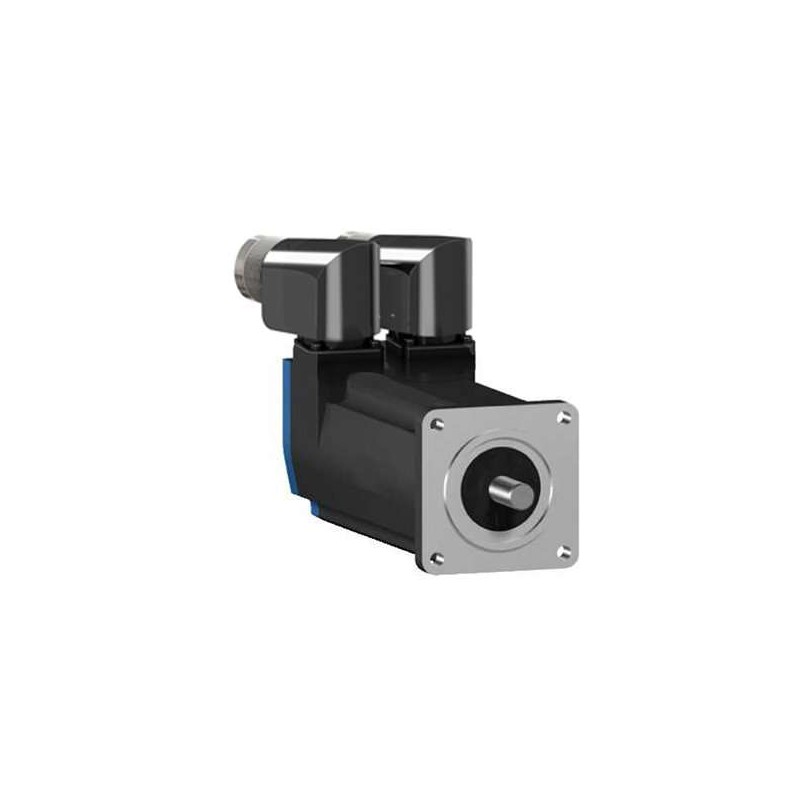

SCHNEIDER BSH0553P01A2A

Descrizione del Prodotto

Il servomotore BSH0553P01A2A fa parte della gamma Lexium di Schneider Electric, progettata per applicazioni di controllo del movimento che richiedono alta precisione e prestazioni dinamiche elevate. Questo motore sincrono trifase a 6 poli presenta un momento di inerzia basso e una velocità meccanica massima di 9000 giri/min. È dotato di un albero liscio senza freno di stazionamento e di un encoder assoluto ad alta risoluzione SinCos Hiperface® single-turn (131072 punti/giro), che garantisce una posizione angolare dell’albero precisa a meno di ±1,3 minuti d’arco. ([se.com](https://www.se.com/in/en/product/BSH0553P01A2A/servo-motor-bsh-lexium-05-1-3n-m-3000rpm-55mm-untapped-shaft-sincos-single-turn-without-brake-3-phases-ip50/?utm_source=openai))

Specifiche Tecniche

• Tensione nominale: 480 V
• Corrente di stallo continua: 1,7 A
• Potenza continua massima: 0,97 kW
• Coppia nominale: 1,3 Nm
• Velocità nominale: 3000 giri/min
• Velocità massima meccanica: 9000 giri/min
• Numero di poli: 6
• Grado di protezione: IP50
• Metodo di raffreddamento: Convezione naturale
• Classe di isolamento: Secondo IEC
• Temperatura di esercizio: 0 – 20 °C

Dimensioni e Peso

• Lunghezza: 176,5 mm
• Larghezza: 55 mm
• Diametro dell’albero: 9 mm
• Lunghezza dell’albero: 20 mm
• Dimensioni del collare di centraggio: 2 mm (profondità) x 40 mm (diametro)
• Diametro del cerchio dei fori di montaggio: 63 mm
• Peso: 1,76 kg

Caratteristiche Aggiuntive

• Encoder: SinCos Hiperface® single-turn ad alta risoluzione (131072 punti/giro)
• Connettori: Connettori a 90° ruotabili per il collegamento elettrico
• Compatibilità: Compatibile con i servoazionamenti Lexium 32, Lexium 05 e Lexium 15
• Montaggio: Flangia standard internazionale da 55 mm
• Materiale della custodia: Verniciatura protettiva nera opaca RAL 9005
• Magneti: Neodimio-ferro-boro (NdFeB)

Note

I cavi e i connettori devono essere ordinati separatamente. ([se.com](https://www.se.com/in/en/product/BSH0553P01A2A/servo-motor-bsh-lexium-05-1-3n-m-3000rpm-55mm-untapped-shaft-sincos-single-turn-without-brake-3-phases-ip50/?utm_source=openai))
