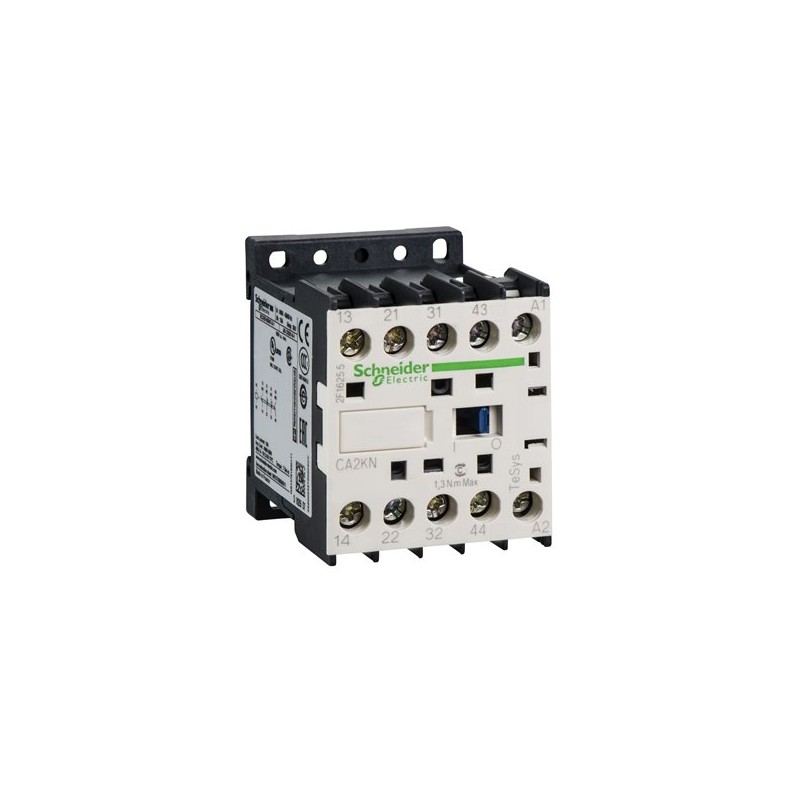

SCHNEIDER CA2KN22F7

Descrizione del Prodotto

Il CA2KN22F7 è un relè di controllo industriale della serie TeSys K di Schneider Electric. Questo relè a 4 poli presenta una configurazione di contatti 2NO (normalmente aperti) e 2NC (normalmente chiusi), con una tensione operativa fino a 690 V e una bobina standard da 110 V AC. È progettato per applicazioni nei circuiti di controllo, offrendo affidabilità e durata elevate.

Caratteristiche Principali

– **Configurazione dei contatti:** 2NO + 2NC

– **Tensione operativa nominale:** fino a 690 V

– **Tensione della bobina:** 110 V AC a 50/60 Hz

– **Corrente termica nominale (Ith):** 10 A a 50°C

– **Capacità di chiusura nominale (Irms):** 110 A conforme a IEC 60947

– **Durata meccanica:** 10 milioni di cicli

– **Frequenza operativa massima:** 10.000 cicli/ora

– **Montaggio:** su guida DIN da 35 mm o fissaggio a pannello

– **Terminali:** morsetti a vite

– **Dimensioni:** 58 mm (altezza) x 45 mm (larghezza) x 57 mm (profondità)

– **Peso netto:** 0,18 kg

Specifiche Tecniche

– **Categoria di utilizzo:** AC-15, DC-13

– **Tensione di isolamento nominale (Ui):** 690 V conforme a IEC 60947

– **Tensione di tenuta a impulso (Uimp):** 6 kV

– **Consumo di potenza all’eccitazione:** 30 VA a 20°C

– **Consumo di potenza al mantenimento:** 4,5 VA a 20°C

– **Tempo di risposta:**

– Chiusura NO: 10-20 ms

– Apertura NO: 10-20 ms

– Chiusura NC: 15-25 ms

– Apertura NC: 5-15 ms

– **Resistenza di isolamento:** > 10 MΩ

– **Distanza di non sovrapposizione:** 0,5 mm

– **Immunità ai microinterruzioni:** 2 ms

– **Coppia di serraggio:** 1,3 Nm per morsetti a vite

– **Sezione dei cavi supportata:**

– Filo solido: 1,5-4 mm²

– Filo flessibile con capocorda: 0,75-4 mm²

– Filo flessibile senza capocorda: 0,34-1,5 mm²

Certificazioni e Conformità

– **Standard:** IEC 60947, VDE 0660, BS 5424, CSA C22.2 No 14

– **Certificazioni:** UL, CSA, UKCA

– **Grado di protezione:** IP2x

– **Trattamento protettivo:** TC conforme a IEC 60068

– **Temperatura ambiente di funzionamento:** da -25°C a +50°C

– **Temperatura ambiente di stoccaggio:** da -50°C a +80°C

– **Altitudine operativa:** fino a 2000 m senza declassamento

– **Resistenza alle vibrazioni:**

– Contattore aperto: 2 Gn; 5-300 Hz conforme a IEC 60068-2-6

– Contattore chiuso: 4 Gn; 5-300 Hz conforme a IEC 60068-2-6

– **Resistenza agli urti:**

– Contattore aperto: 10 Gn per 11 ms conforme a IEC 60068-2-27

– Contattore chiuso: 15 Gn per 11 ms conforme a IEC 60068-2-27

Informazioni Ambientali

– **Conformità RoHS:** Sì

– **Conformità REACh:** Privo di sostanze SVHC sopra la soglia

– **Profilo ambientale del prodotto:** Green Premium

– **Smaltimento:** Il prodotto deve essere smaltito secondo le normative locali e non deve essere gettato nei rifiuti domestici.

Garanzia

Il prodotto è coperto da una garanzia di 18 mesi.

Note

Per ulteriori dettagli tecnici e istruzioni di montaggio, consultare la scheda tecnica fornita dal produttore.
