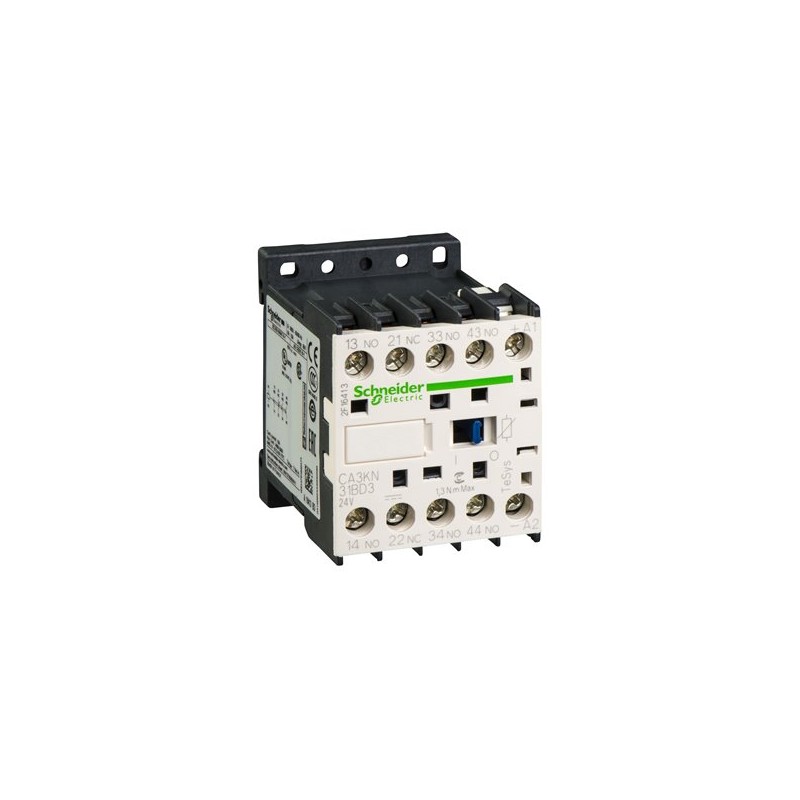

SCHNEIDER CA3KN31BD3

Descrizione del Prodotto

Il CA3KN31BD3 è un relè di controllo della serie TeSys K di Schneider Electric, progettato per applicazioni industriali che richiedono alta affidabilità e durata. È dotato di 3 contatti normalmente aperti (NO) e 1 contatto normalmente chiuso (NC), con una bobina a 24 V DC e un dispositivo di soppressione integrato. Il collegamento avviene tramite morsetti a vite, e il relè è adatto per montaggio su guida DIN o a pannello. È conforme a numerosi standard internazionali, tra cui IEC, UL, CSA, CCC ed EAC, ed è certificato Green Premium per la conformità a RoHS/REACh.

Specifiche Tecniche

– Gamma: TeSys K
– Tipo di Prodotto: Relè di controllo
– Composizione dei Contatti: 3 NO + 1 NC
– Tensione Operativa Nominale [Ue]: Fino a 690 V AC a 400 Hz
– Tipo di Circuito di Controllo: DC standard
– Tensione del Circuito di Controllo [Uc]: 24 V DC
– Corrente Termica Nominale in Aria Libera [Ith]: 10 A a 50 °C
– Capacità di Chiusura Nominale [Irms]: 110 A conforme a IEC 60947
– Fusibile Associato: 10 A gG conforme a IEC 60947 e VDE 0660
– Tensione di Isolamento Nominale [Ui]: 690 V conforme a IEC 60947, 750 V conforme a VDE 0110 gruppo C
– Supporto di Montaggio: Guida DIN o piastra
– Connessioni – Terminali: Morsetti a vite per cavi solidi da 1,5 a 4 mm², cavi flessibili con capicorda da 0,75 a 4 mm², cavi flessibili senza capicorda da 0,34 a 1,5 mm²
– Coppia di Serraggio: 1,3 N·m con cacciavite a taglio Ø 6 mm, Philips No 2 o Pozidriv No 2
– Limiti di Tensione del Circuito di Controllo: Operativo: 0,8…1,15 Uc (a <50 °C); Rilascio: 0,1…0,75 Uc (a <50 °C)
– Tempo di Funzionamento: 10 ms per diseccitazione della bobina e apertura NO; 30…40 ms per eccitazione della bobina e chiusura NO; 15 ms per diseccitazione della bobina e chiusura NC; 25…35 ms per eccitazione della bobina e apertura NC
– Durata Meccanica: 20 milioni di cicli
– Frequenza Massima di Operazione: 10.000 cicli/ora
– Immunità alle Microinterruzioni: 2 ms
– Potenza di Spunto: 3 W a 20 °C
– Potenza di Mantenimento: 3 W a 20 °C
– Dissipazione Termica: 3 W
– Tensione Minima di Commutazione: 17 V
– Corrente Minima di Commutazione: 5 mA
– Distanza di Non Sovrapposizione: 0,5 mm
– Resistenza di Isolamento: > 10 MΩ
– Dimensioni (H x L x P): 58 mm x 45 mm x 57 mm
– Peso Netto: 0,225 kg

Ambiente

– Standard: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1
– Certificazioni del Prodotto: CB Scheme, CCC, UL, CSA, EAC, CE, UKCA
– Grado di Protezione IP: IP2X
– Trattamento Protettivo: TC conforme a IEC 60068
– Temperatura Ambiente per il Funzionamento: -25…50 °C
– Temperatura Ambiente per lo Stoccaggio: -50…80 °C
– Altitudine Operativa: 2000 m senza declassamento
– Resistenza alla Fiamma: V1 conforme a UL 94; Requisito 2 conforme a NF F 16-101 e NF F 16-102
– Robustezza Meccanica: Vibrazioni con contattore aperto: 2 Gn, 5…300 Hz conforme a IEC 60068-2-6; Vibrazioni con contattore chiuso: 4 Gn, 5…300 Hz conforme a IEC 60068-2-6; Urti con contattore aperto: 10 Gn per 11 ms conforme a IEC 60068-2-27; Urti con contattore chiuso: 15 Gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di Unità di Imballaggio 1: PCE
– Numero di Unità per Imballaggio 1: 1
– Dimensioni Imballaggio 1 (H x L x P): 6,5 cm x 6,0 cm x 4,8 cm
– Peso Imballaggio 1: 213 g
– Tipo di Unità di Imballaggio 2: S02
– Numero di Unità per Imballaggio 2: 40
– Dimensioni Imballaggio 2 (H x L x P): 15,0 cm x 30,0 cm x 40,0 cm
– Peso Imballaggio 2: 9,242 kg

Garanzia Contrattuale

18 mesi

Sostenibilità

Il prodotto è conforme alla direttiva RoHS e al regolamento REACh, privo di metalli pesanti tossici e mercurio. È certificato Green Premium, garantendo un impatto ambientale ridotto e una maggiore efficienza energetica.
