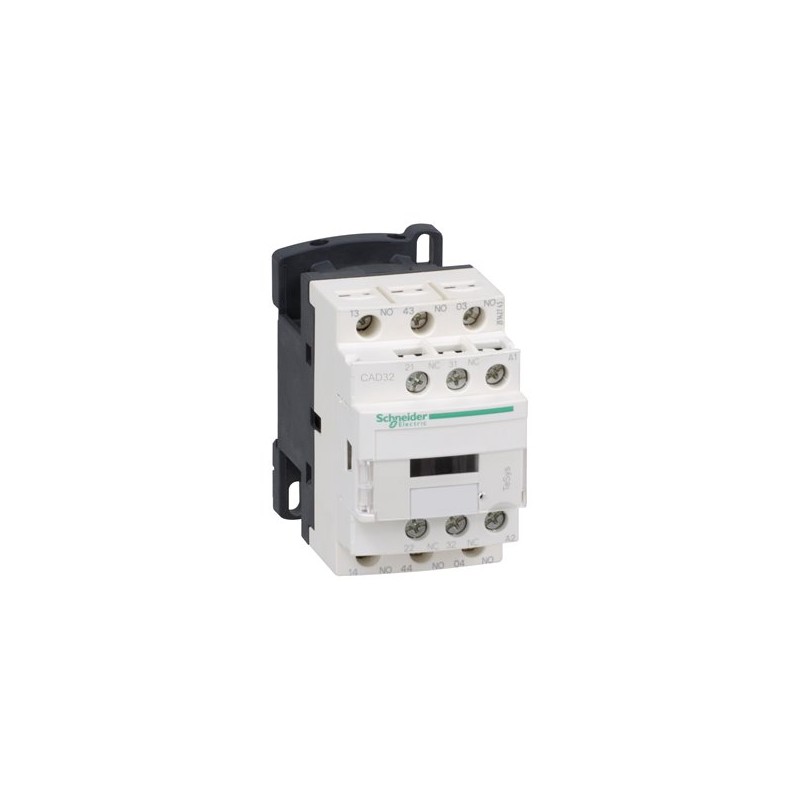

SCHNEIDER CAD32B7

Descrizione del Prodotto

Il CAD32B7 è un relè di controllo della serie TeSys D di Schneider Electric, progettato per applicazioni di controllo circuitale. È dotato di 3 contatti normalmente aperti (NO) e 2 contatti normalmente chiusi (NC), con una tensione operativa fino a 690 V AC e una bobina standard a 24 V AC 50/60 Hz.

Caratteristiche Principali

– **Composizione dei Poli:** 3 NO + 2 NC

– **Tensione Operativa Nominale ([Ue]):** Fino a 690 V AC (25…400 Hz)

– **Tensione del Circuito di Comando ([Uc]):** 24 V AC 50/60 Hz

– **Categoria di Utilizzo:** AC-14, AC-15, DC-13

– **Corrente Termica Convenzionale ([Ith]):** 10 A a ≤ 60 °C

– **Tensione di Isolamento Nominale ([Ui]):** 690 V secondo IEC 60947-5-1

– **Tensione Nominale di Tenuta agli Impulsi ([Uimp]):** 6 kV secondo IEC 60947

Prestazioni Elettriche

– **Capacità di Chiusura Nominale (Irms):** 140 A AC secondo IEC 60947-5-1; 250 A DC secondo IEC 60947-5-1

– **Corrente di Breve Durata Ammissibile ([Icw]):** 100 A per 1 s; 120 A per 500 ms; 140 A per 100 ms

– **Fusibile Associato:** 10 A gG secondo IEC 60947-5-1

Caratteristiche Meccaniche

– **Durata Meccanica:** 30 milioni di cicli

– **Velocità Massima di Funzionamento:** 180 cicli/minuto

– **Tempo di Funzionamento:** 12…22 ms per eccitazione bobina e chiusura NO; 4…12 ms per diseccitazione bobina e apertura NO; 4…19 ms per eccitazione bobina e apertura NC; 6…17 ms per diseccitazione bobina e chiusura NC

Connessioni e Montaggio

– **Supporto di Montaggio:** Piastra o guida DIN

– **Tipo di Terminali:** Morsetti a vite

– **Capacità dei Terminali:** 1 cavo da 1…4 mm² flessibile con o senza capocorda; 2 cavi da 1…4 mm² flessibili senza capocorda; 2 cavi da 1…2,5 mm² flessibili con capocorda; 1 cavo da 1…4 mm² rigido senza capocorda; 2 cavi da 1…4 mm² rigidi senza capocorda

– **Coppia di Serraggio:** 1,2 N·m con cacciavite Philips n. 2 o piatto Ø 6 mm

Consumi e Prestazioni della Bobina

– **Potenza di Spunto:** 70 VA a 20 °C (50 Hz)

– **Potenza di Mantenimento:** 8 VA a 20 °C (50 Hz)

– **Tensione Minima di Commutazione:** 17 V

– **Corrente Minima di Commutazione:** 5 mA

Dimensioni e Peso

– **Altezza:** 77 mm

– **Larghezza:** 45 mm

– **Profondità:** 84 mm

– **Peso Netto:** 0,58 kg

Ambiente e Certificazioni

– **Temperatura di Funzionamento:** -40…60 °C (fino a 70 °C con derating)

– **Temperatura di Stoccaggio:** -60…80 °C

– **Altitudine Operativa:** 0…3000 m

– **Grado di Protezione IP:** IP2X sul frontale secondo VDE 0106

– **Certificazioni:** CE, UL, CSA, CCC, EAC, UKCA

– **Standard di Conformità:** IEC 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1

Note

Il CAD32B7 è progettato per applicazioni di controllo industriale, offrendo affidabilità e durata elevate. È adatto per l’uso in ambienti con temperature estreme e offre una lunga durata meccanica, rendendolo ideale per applicazioni con cicli di funzionamento frequenti.
