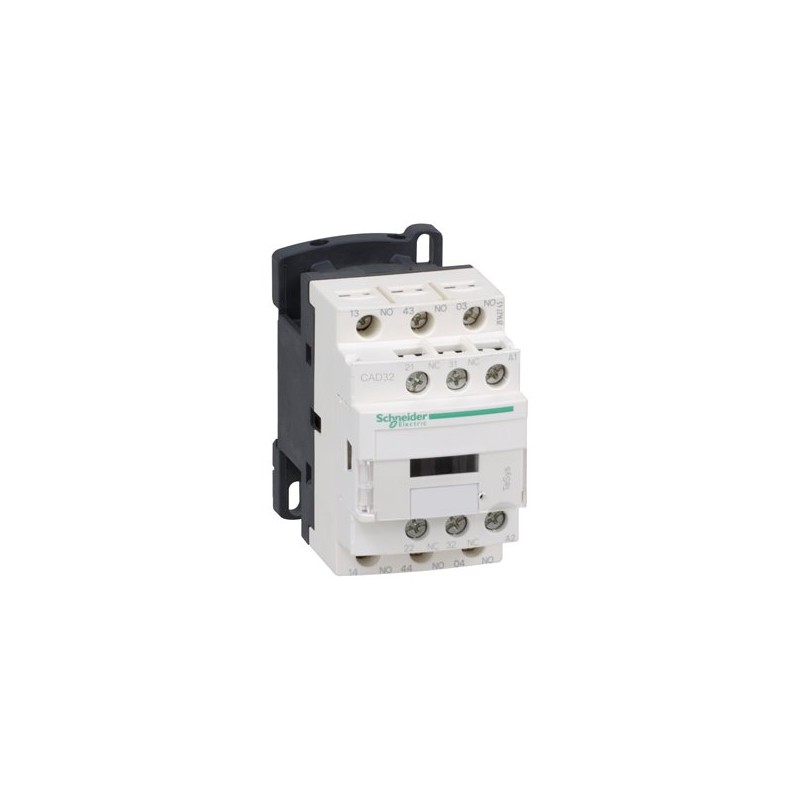

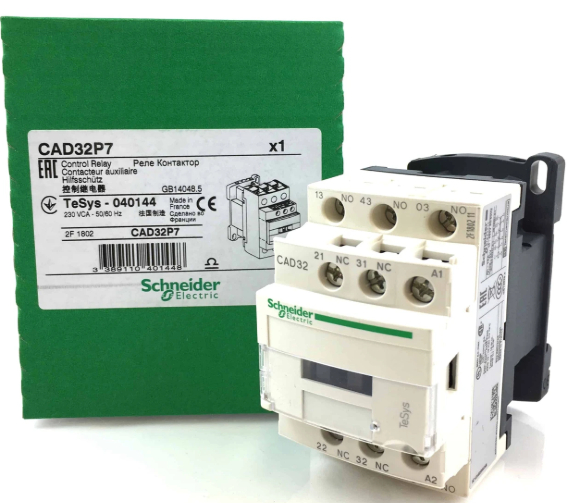

SCHNEIDER CAD32P7

Descrizione del Prodotto

Il CAD32P7 di Schneider Electric è un relè di controllo della serie TeSys D, progettato per applicazioni industriali. Questo relè offre una configurazione di contatti 3NO + 2NC e una bobina standard con tensione di controllo di 230 V AC a 50/60 Hz. È ideale per il controllo di circuiti in ambienti industriali.

Caratteristiche Principali

– **Configurazione dei Contatti:** 3 poli normalmente aperti (3NO) e 2 poli normalmente chiusi (2NC).

– **Tensione di Bobina:** 230 V AC a 50/60 Hz.

– **Corrente Termica Convenzionale in Aria Libera (Ith):** 10 A a 60°C.

– **Tensione Nominale di Isolamento (Ui):** 690 V conforme a IEC 60947-5-1.

– **Tensione Nominale di Impulso (Uimp):** 6 kV conforme a IEC 60947.

– **Potenza di Spunto:** 70 VA a 50 Hz e 20°C.

– **Potenza di Mantenimento:** 8 VA a 50 Hz e 20°C.

– **Durata Meccanica:** 30 milioni di cicli.

– **Montaggio:** Su guida DIN o piastra.

– **Terminali:** Morsetti a vite per cavi flessibili e rigidi.

Specifiche Tecniche

– **Corrente di Contatto:** 10 A.

– **Tensione di Contatto:** Fino a 690 V AC.

– **Categoria di Utilizzo:** AC-15, DC-13.

– **Tempo di Funzionamento:**

– Eccitazione bobina e chiusura NO: 12…22 ms.

– Diseccitazione bobina e apertura NO: 4…12 ms.

– Eccitazione bobina e apertura NC: 4…19 ms.

– Diseccitazione bobina e chiusura NC: 6…17 ms.

– **Resistenza di Isolamento:** > 10 MΩ.

– **Robustezza Meccanica:**

– Urti con relè aperto: 10 Gn per 11 ms (IEC 60068-2-27).

– Urti con relè chiuso: 15 Gn per 11 ms (IEC 60068-2-27).

– Vibrazioni con relè aperto: 2 Gn, 5…300 Hz (IEC 60068-2-6).

– Vibrazioni con relè chiuso: 4 Gn, 5…300 Hz (IEC 60068-2-6).

Dimensioni e Peso

– **Altezza:** 77 mm.

– **Larghezza:** 45 mm.

– **Profondità:** 84 mm.

– **Peso:** 0,36 kg.

Certificazioni e Conformità

– **Certificazioni:** UL, CSA, EAC, CE, UKCA.

– **Conformità Normativa:** IEC 60947-5-1, GB/T 14048.5, UL 60947-5-1, CSA C22.2 No 60947-5-1, JIS C8201-5-1.

– **Conformità RoHS:** Sì.

Note Aggiuntive

Il CAD32P7 è progettato per garantire affidabilità e durata in applicazioni industriali, offrendo una soluzione efficiente per il controllo dei circuiti. La sua compatibilità con accessori e moduli aggiuntivi lo rende versatile per diverse configurazioni.
