SCHNEIDER GV2ME02

Descrizione del Prodotto

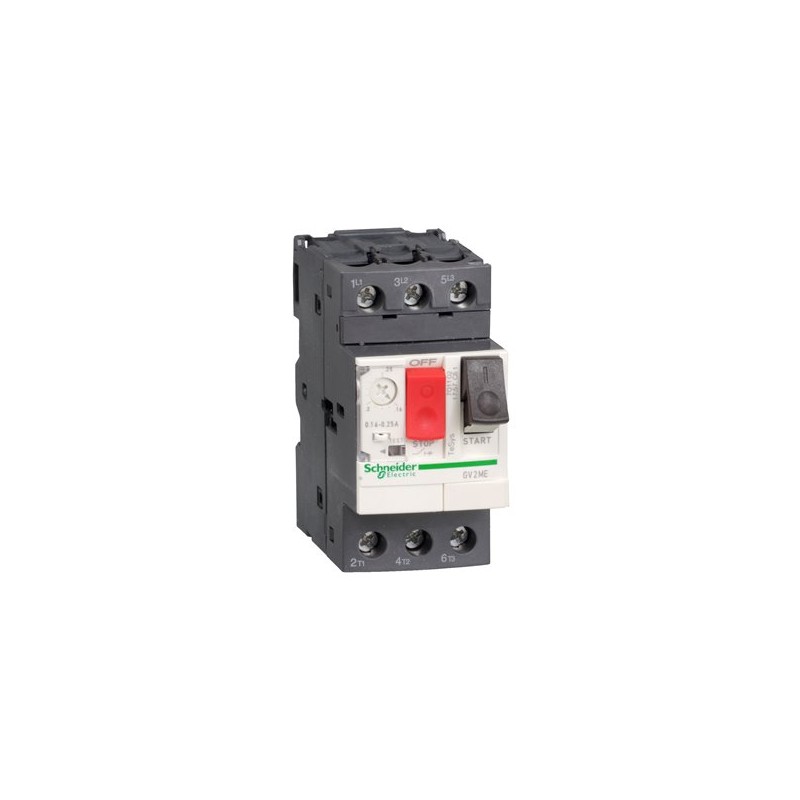

L’interruttore automatico TeSys GV2 modello GV2ME02 di Schneider Electric è progettato per la protezione magnetotermica dei motori. È adatto per motori con potenza fino a 0,06 kW a 400 V e offre un elevato potere di interruzione di 100 kA. Il controllo start-stop avviene tramite pulsanti, garantendo una durata meccanica di 100.000 cicli in AC-3 a 415 V. ([se.com](https://www.se.com/it/it/product/GV2ME02/int-autom-tesys-gv2-magnterm-pulsante-016025a-viti-serrafilo/?utm_source=openai))

Caratteristiche Principali

– Protezione completa del motore in un unico dispositivo: cortocircuito, sovraccarico e sezionamento.

– Compatibile con contattori TeSys per soluzioni di avviamento motore di tipo 1 o 2.

– Design compatto con larghezza di 45 mm, adatto per montaggio su guida DIN o pannello.

– Controllo manuale con pulsanti Start/Stop, lucchettabile.

– Possibilità di montare contatti ausiliari anteriori o laterali per segnalazione di stato e sgancio. ([se.com](https://www.se.com/it/it/product/GV2ME02/int-autom-tesys-gv2-magnterm-pulsante-016025a-viti-serrafilo/?utm_source=openai))

Specifiche Tecniche

– Gamma di regolazione della protezione termica: 0,16…0,25 A.

– Sgancio magnetico a 12 x In.

– Potere di interruzione Icu: 100 kA a 400 V.

– Tensione nominale di esercizio: 690 V AC 50/60 Hz.

– Tensione nominale di isolamento: 690 V AC 50/60 Hz.

– Tensione nominale di tenuta all’impulso: 6 kV.

– Sensibilità alla mancanza di fase conforme a IEC 60947-4-1.

– Adatto per isolamento conforme a IEC 60947-1 § 7-1-6.

– Dissipazione di potenza per polo: 2,5 W.

– Durata meccanica: 100.000 cicli.

– Durata elettrica: 100.000 cicli per AC-3 a 415 V In.

– Servizio nominale: continuo conforme a IEC 60947-4-1.

– Coppia di serraggio: 1,7 N·m sui terminali a vite.

– Larghezza: 45 mm.

– Altezza: 89 mm.

– Profondità: 78,5 mm.

– Peso netto: 0,26 kg.

– Colore: grigio scuro. ([develop.electrika.com](https://develop.electrika.com/catalogues/schneider-electric-industrial-control-automation/power-switching/switches/gv2me02/part/188065?utm_source=openai))

Certificazioni e Conformità

– Conformità agli standard: EN/IEC 60947-2, EN/IEC 60947-4-1.

– Certificazioni del prodotto: CCC, UL, CSA, EAC, ATEX, LROS (Lloyd’s Register of Shipping), BV, RINA, DNV-GL, UKCA.

– Grado di protezione IK: IK04.

– Grado di protezione IP: IP20 conforme a IEC 60529.

– Resistenza climatica conforme a IACS E10.

– Temperatura ambiente per lo stoccaggio: -40…80 °C.

– Resistenza al fuoco: 960 °C conforme a IEC 60695-2-11.

– Temperatura ambiente per il funzionamento: -20…60 °C.

– Robustezza meccanica: urti: 30 Gn per 11 ms; vibrazioni: 5 Gn, 5…150 Hz.

– Altitudine operativa: 2000 m. ([develop.electrika.com](https://develop.electrika.com/catalogues/schneider-electric-industrial-control-automation/power-switching/switches/gv2me02/part/188065?utm_source=openai))

Informazioni Ambientali

– Etichetta Green Premium™ che attesta l’impegno di Schneider Electric per prestazioni ambientali avanzate.

– Conforme alle normative RoHS/REACh.

– Senza mercurio.

– Profilo ambientale del prodotto disponibile.

– Smaltimento conforme alle direttive WEEE nell’Unione Europea. ([se.com](https://www.se.com/it/it/product/GV2ME02/int-autom-tesys-gv2-magnterm-pulsante-016025a-viti-serrafilo/?utm_source=openai))

Accessori Compatibili

– Contatti ausiliari frontali: GVAE1, GVAE11, GVAE20, GVAE203.

– Contatti ausiliari laterali: GVAD0101, GVAD0110, GVAD1001, GVAD1010, GVAN11, GVAN113, GVAN20.

– Contatti di segnalazione: GVAM11. ([tme.eu](https://www.tme.eu/html/IT/interruttori-per-motori-gv2me-schneider-electric/ramka_17183_IT_pelny.html?utm_source=openai))

Documentazione

– Scheda tecnica.

– Manuale d’uso.

– Dichiarazione di conformità CE.

– Dichiarazione ambientale del prodotto (EPD).

– Manuale d’installazione. ([sacchi.it](https://www.sacchi.it/catalog/it-it/products/schneider-electric-int-autom-tesys-gv2-magnterm-pulsante-0-16-0-25a-viti-serrafilo-000000000000218551?utm_source=openai))
