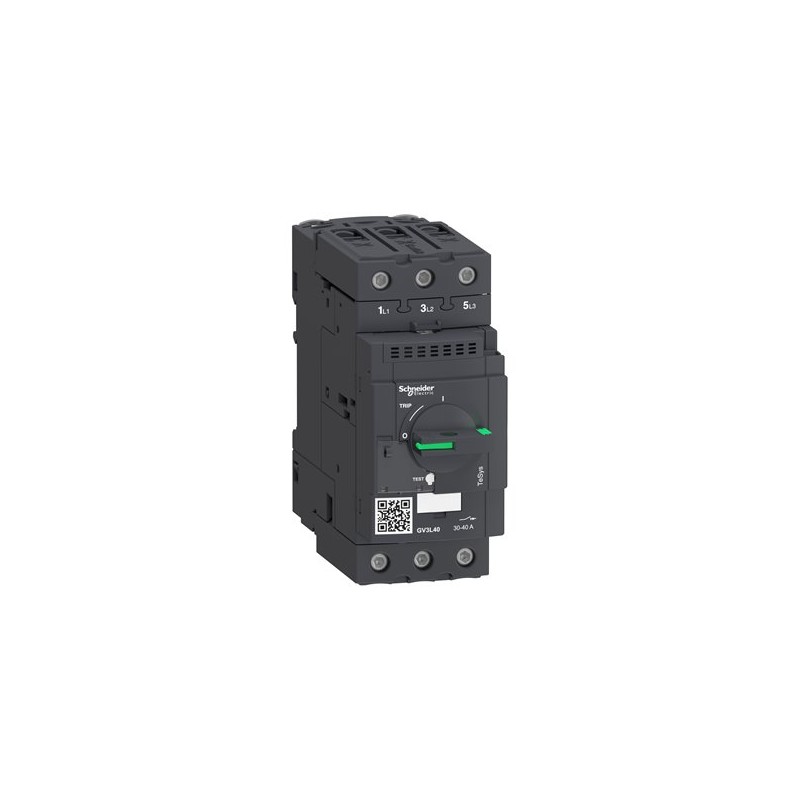

SCHNEIDER GV3L40

Descrizione del Prodotto

L’interruttore automatico magnetico SCHNEIDER GV3L40 è progettato per la protezione dei motori trifase fino a 18,5 kW a 400 V. Offre una protezione magnetica con un livello di intervento a 14 volte la corrente nominale (14 x In) e una capacità di interruzione elevata di 50 kA a 400 V. Il collegamento avviene tramite terminali a vite EverLink BTR, garantendo connessioni affidabili nel tempo. Il controllo Start-Stop è gestito tramite una manopola rotativa, con una durata garantita di 50.000 cicli in AC-3. Per una protezione completa del motore, è consigliato l’uso in combinazione con un relè di sovraccarico termico LRD340 (da ordinare separatamente). Il prodotto è certificato secondo diverse norme internazionali, tra cui IEC, CCC, EAC e Marine.

Caratteristiche Tecniche

– Corrente Nominale Permanente (Iu): 40 A
– Numero di Poli: 3
– Tensione Nominale di Esercizio (Ue): 690 V AC 50/60 Hz
– Potenza Nominale di Esercizio per AC-3: 18,5 kW a 400/415 V AC 50/60 Hz
– Capacità di Interruzione al Corto Circuito (Icu): 50 kA a 400/415 V AC 50/60 Hz
– Corrente di Sgancio Magnetico: 560 A
– Durata Meccanica: 50.000 cicli
– Durata Elettrica: 50.000 cicli per AC-3 a 415 V
– Tipo di Controllo: Manopola rotativa
– Tipo di Collegamento del Circuito Principale: Terminali a vite EverLink BTR
– Dimensioni (L x A x P): 55 mm x 132 mm x 136 mm
– Peso Netto: 0,96 kg
– Grado di Protezione (IP): IP20
– Temperatura Ambiente di Funzionamento: da -20°C a 60°C
– Temperatura Ambiente di Stoccaggio: da -40°C a 80°C
– Altitudine Massima di Funzionamento: 3000 m
– Conformità alle Norme: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
– Certificazioni di Prodotto: CCC, UL, CSA, EAC, LROS (Lloyd’s Register of Shipping), BV, ABS, DNV-GL, UKCA
– Resistenza al Fuoco: 960°C conforme a IEC 60695-2-11
– Robustezza Meccanica: Urti: 15 Gn per 11 ms (contattore aperto), 30 Gn per 11 ms (contattore chiuso); Vibrazioni: 4 Gn, 5…300 Hz
– Idoneità per l’Isolamento: Sì, conforme a IEC 60947-1
– Trattamento di Protezione: TH
– Colore: Grigio scuro
– Conformità Ambientale: Prodotto Green Premium, conforme alla direttiva RoHS UE, senza mercurio
– Garanzia: 18 mesi

Applicazioni Tipiche

– Protezione di motori fino a 40 A
– Quadri di controllo industriali e circuiti di avviamento motore
– Applicazioni che richiedono commutazione manuale affidabile
– Sistemi di distribuzione elettrica in ambienti industriali o commerciali
– Sistemi che necessitano di protezione da cortocircuito compatta senza sgancio termico

Informazioni del Produttore

– Indirizzo: SCHNEIDER ELECTRIC S.P.A., VIA CIRCONVALLAZIONE EST, 1, 24040 STEZZANO (BG)
– Sito del Produttore: https://www.se.com/it/it/

Documentazione

– Scheda Tecnica: Disponibile sul sito del produttore
– Manuale d’Installazione: Disponibile sul sito del produttore
– Manuale d’Uso: Disponibile sul sito del produttore
– Dichiarazione di Conformità CE: Disponibile sul sito del produttore
– Dichiarazione Ambientale di Prodotto (EPD): Disponibile sul sito del produttore

Note

Per una protezione completa del motore, si consiglia l’uso in combinazione con un relè di sovraccarico termico LRD340, da ordinare separatamente.
