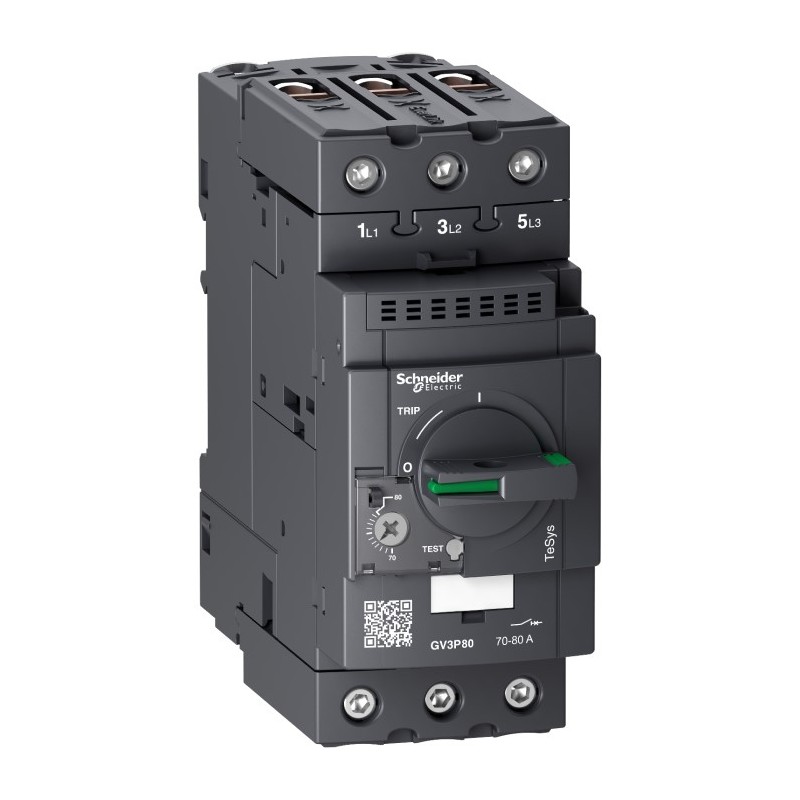

SCHNEIDER GV3P80

Descrizione del Prodotto

L’interruttore magnetotermico per motori TeSys GV3P80 di Schneider Electric è progettato per la protezione dei motori trifase fino a 45 kW a 400 V. Offre protezione termica e magnetica con una regolazione termica da 70 a 80 A e uno scatto magnetico a 14 volte la corrente nominale. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))

Caratteristiche Principali

– **Protezione Magnetotermica**: Regolazione termica da 70 a 80 A; scatto magnetico a 14 x In. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))
– **Capacità di Interruzione**: Icu di 50 kA a 400 V. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))
– **Collegamento**: Terminali a vite EverLink BTR. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))
– **Controllo**: Manopola rotativa per operazioni Start-Stop, garantita per 20.000 cicli AC-3. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))
– **Certificazioni**: Conforme a norme IEC, UL, CSA, CCC, EAC, Marine, ATEX. ([se.com](https://www.se.com/it/it/product/GV3P80/tesys-gv3p-thermalmagn-motor-circuit-breaker-7080a-everlink/?utm_source=openai))

Specifiche Tecniche

– **Numero di Poli**: 3
– **Tensione Nominale di Esercizio**: 690 V AC 50/60 Hz
– **Corrente Nominale**: 80 A
– **Potenza Nominale del Motore**: 45 kW a 400/415 V AC 50/60 Hz
– **Frequenza di Rete**: 50/60 Hz
– **Categoria di Utilizzazione**: AC-3 conforme a IEC 60947-4-1
– **Durata Meccanica**: 50.000 cicli
– **Durata Elettrica**: 20.000 cicli per AC-3 a 415 V In
– **Grado di Protezione**: IP20 conforme a IEC 60529
– **Dimensioni**: Altezza 132 mm, Larghezza 55 mm, Profondità 136 mm
– **Peso**: 0,96 kg

Applicazioni Tipiche

– Protezione di motori trifase in ambienti industriali.
– Pannelli elettrici per pompe, compressori, nastri trasportatori e ventilatori.
– Sistemi di automazione che richiedono protezione da sovraccarichi e cortocircuiti.
– Installazioni in ambienti con vibrazioni elevate o condizioni difficili.

Documentazione

– Scheda Tecnica: [Link alla scheda tecnica]
– Manuale di Installazione: [Link al manuale di installazione]
– Dichiarazione di Conformità: [Link alla dichiarazione di conformità]
– Dichiarazione RoHS: [Link alla dichiarazione RoHS]

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric o di contattare un rappresentante autorizzato.
