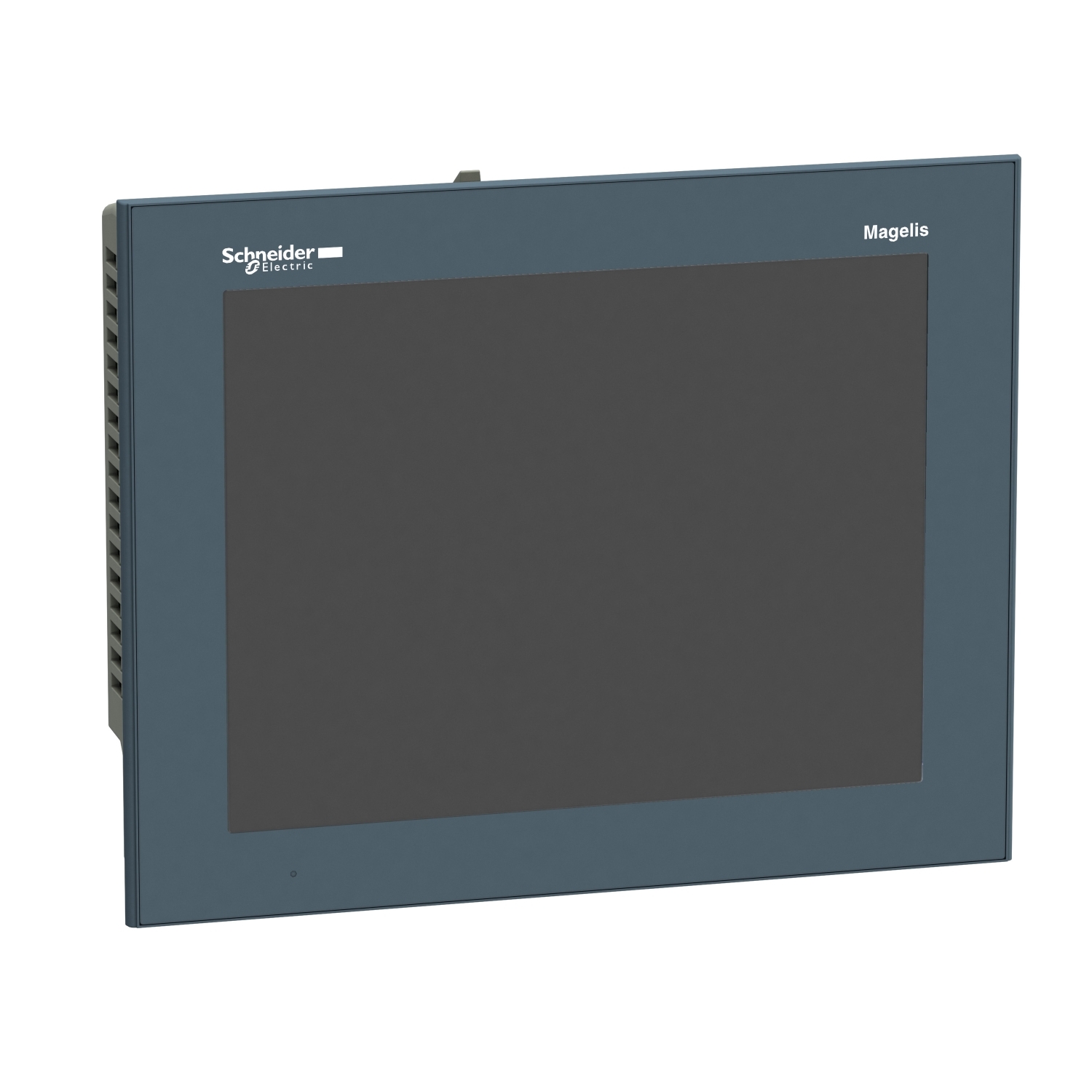

SCHNEIDER HMIGTO5310

Descrizione del Prodotto

L’HMIGTO5310 è un pannello operatore touchscreen avanzato della serie Harmony GTO di Schneider Electric. È dotato di un display LCD TFT a colori da 10,4 pollici con risoluzione VGA (640 x 480 pixel) e supporta 65.536 colori. Questo dispositivo è progettato per ottimizzare l’interazione uomo-macchina in applicazioni industriali, offrendo un’interfaccia intuitiva per il controllo e il monitoraggio dei processi.

Caratteristiche Principali

– **Display:** LCD TFT a colori da 10,4 pollici con risoluzione 640 x 480 pixel (VGA) e supporto per 65.536 colori.

– **Touchscreen:** Tecnologia resistiva con una durata di 1.000.000 di cicli.

– **Memoria:** 96 MB di memoria interna Flash EPROM per l’applicazione.

– **Alimentazione:** Tensione nominale di 24 V CC, con limiti di tensione da 19,2 V a 28,8 V.

– **Interfacce di Comunicazione:**

– Porta seriale COM1: RS232C (SUB-D 9 pin), velocità di trasmissione da 2.400 a 115.200 bps.

– Porta seriale COM2: RS485 (RJ45), velocità di trasmissione da 2.400 a 115.200 bps; compatibile con Siemens MPI a 187,5 kbps.

– Ethernet: Due porte RJ45 10BASE-T/100BASE-TX conformi a IEEE 802.3.

– USB: Una porta USB 2.0 di tipo A e una porta USB 2.0 mini-B.

– **Protocolli Supportati:** Modbus, Modbus TCP/IP, Uni-TE, oltre a protocolli di terze parti come Mitsubishi Melsec, Omron Sysmac, Rockwell Automation Allen-Bradley e Siemens Simatic.

– **Memoria di Backup:** 512 kB di RAM interna (SRAM) per il backup dei dati.

– **Slot per Schede di Memoria:** Supporta schede SD e SDHC fino a 32 GB.

– **Batteria:** Batteria al litio per la RAM interna con un’autonomia di 100 giorni, tempo di ricarica di 5 giorni e durata di 10 anni.

Specifiche Fisiche

– **Dimensioni Esterne:** Larghezza 272,5 mm x Altezza 214,5 mm x Profondità 57 mm.

– **Dimensioni dell’Apertura del Pannello:** Larghezza 259 mm x Altezza 201 mm; spessore del pannello da 1,6 mm a 5 mm.

– **Peso:** Circa 2 kg.

Condizioni Ambientali

– **Temperatura di Funzionamento:** Da 0°C a 55°C.

– **Temperatura di Stoccaggio:** Da -20°C a 60°C.

– **Umidità Relativa:** Dal 10% al 90% senza condensazione.

– **Altitudine Operativa:** Fino a 2.000 metri.

– **Grado di Protezione:**

– Pannello frontale: IP65 conforme a IEC 60529; NEMA 4X per uso interno.

– Pannello posteriore: IP20 conforme a IEC 60529.

Certificazioni e Conformità

– **Certificazioni:** CE, cULus, KCC, C-Tick.

– **Conformità Normativa:**

– Direttiva RoHS UE: Conformità proattiva.

– Regolamento REACh: Dichiarazione REACh disponibile.

– Regolamento RoHS della Cina: Dichiarazione RoHS della Cina disponibile.

Accessori Compatibili

– **Fogli di Protezione Schermo:**

– XBTZG65: Monouso, copertura resistente alla polvere per lo schermo (set di 5 coperture).

– **Fogli di Protezione UV:**

– HMIUV5: Pellicola di protezione del display dalla luce ultravioletta.

– **Guarnizione di Installazione:**

– HMIZG55: Offre resistenza a polvere e umidità quando installato in un pannello pieno.

– **Connettore per Alimentatore CC (Angolo Retto):**

– HMIZGPWS2: Connettore ad angolo retto per collegare i cavi dell’alimentatore CC (set di 5 pezzi).

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
